56 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
7
7
7.3.4.1
Типы отказов
Отказы инвертора NX подразделяются на четыре типа. В зависимости от типа отказа,
инвертор предпринимает те или иные действия при его возникновении. См. Табл.
7-2.

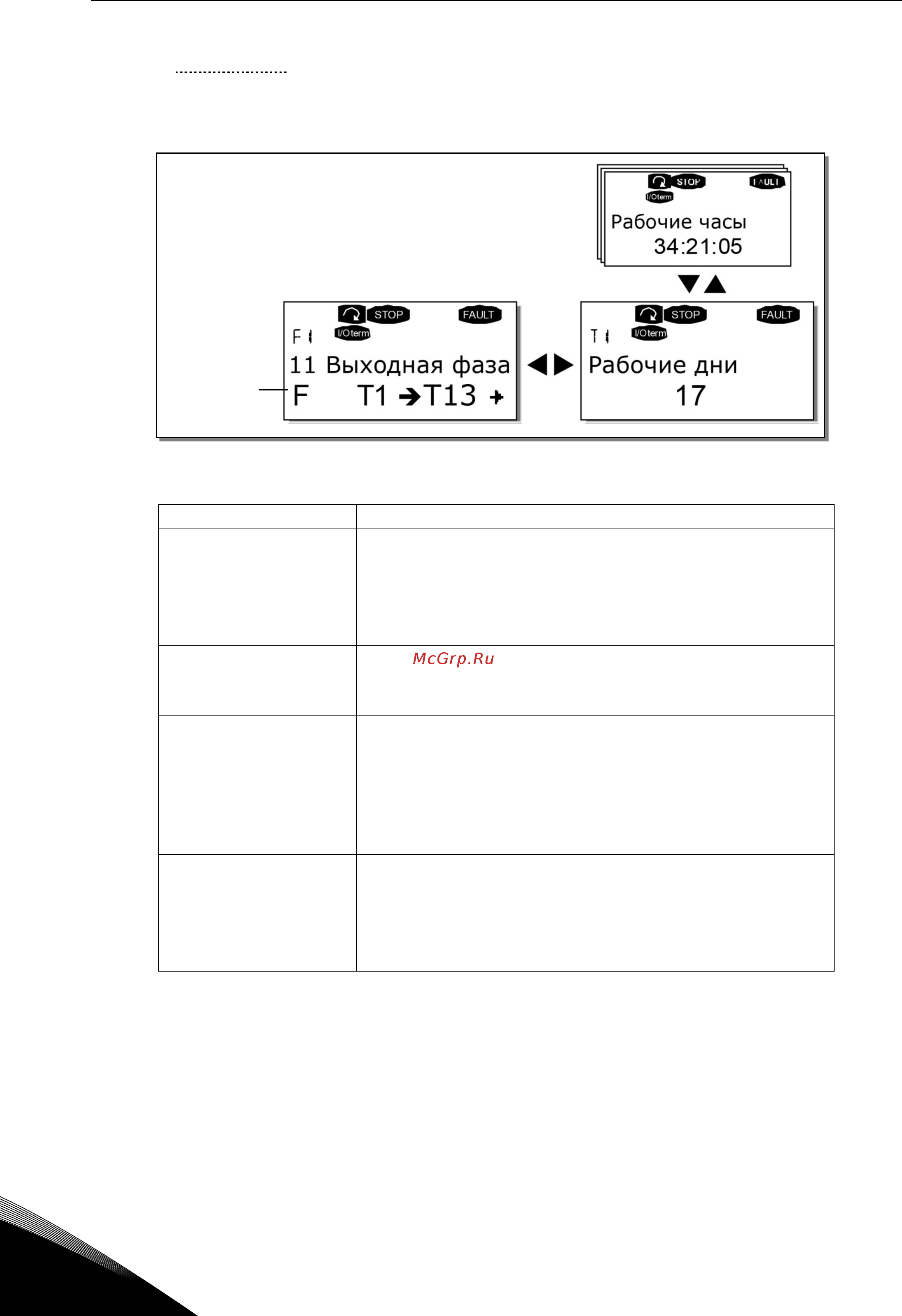

Рис.
7-7. Индикация отказа
Символ типа отказа
Значение
A
(Тревога)
Этот тип отказа является признаком необычного
рабочего состояния. Он не приводит к остановке
преобразователя частоты и не требует каких-либо
специальных действий. Сообщение об отказе типа
«A» отображается на экране около 30 секунд.
F
(Отказ)
При отказе типа «F» преобразователь частоты
прекращает работу. Для его перезапуска требуется
предпринять определенные действия.
AR
(Отказ с автосбросом)
Если возникает отказ типа «AR», преобразователь
частоты немедленно останавливается. Отказ
сбрасывается автоматически, и преобразователь
частоты пытается перезапустить двигатель. Если
перезапустить двигатель не удастся, произойдет
аварийное отключение по отказу (FT, см. ниже).
FT
(Отключение
по отказу)
Если преобразователю частоты не удается
перезапустить двигатель после отказа типа «AR»,
возникает отказ «FT». Отказ типа «FT» по существу
приводит к тому же результату, что и отказ типа «F»:
привод останавливается.
Табл.
7-2. Типы отказов
Символ типа
отказа
Содержание
