38 • vacon КАБЕЛИ И СОЕДИНЕНИЯ
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
6
6
6.2.1
Цепи управления
Подключение основных цепей управления для плат A1 и A2/A3 показано в разделе 6.2.2.
Сигналы, используемые для стандартной прикладной программы, описаны в главе 2 руководства
по применению «Все в одном». Описание сигналов для
других прикладных программ можно
найти в руководстве по применению Vacon NX.

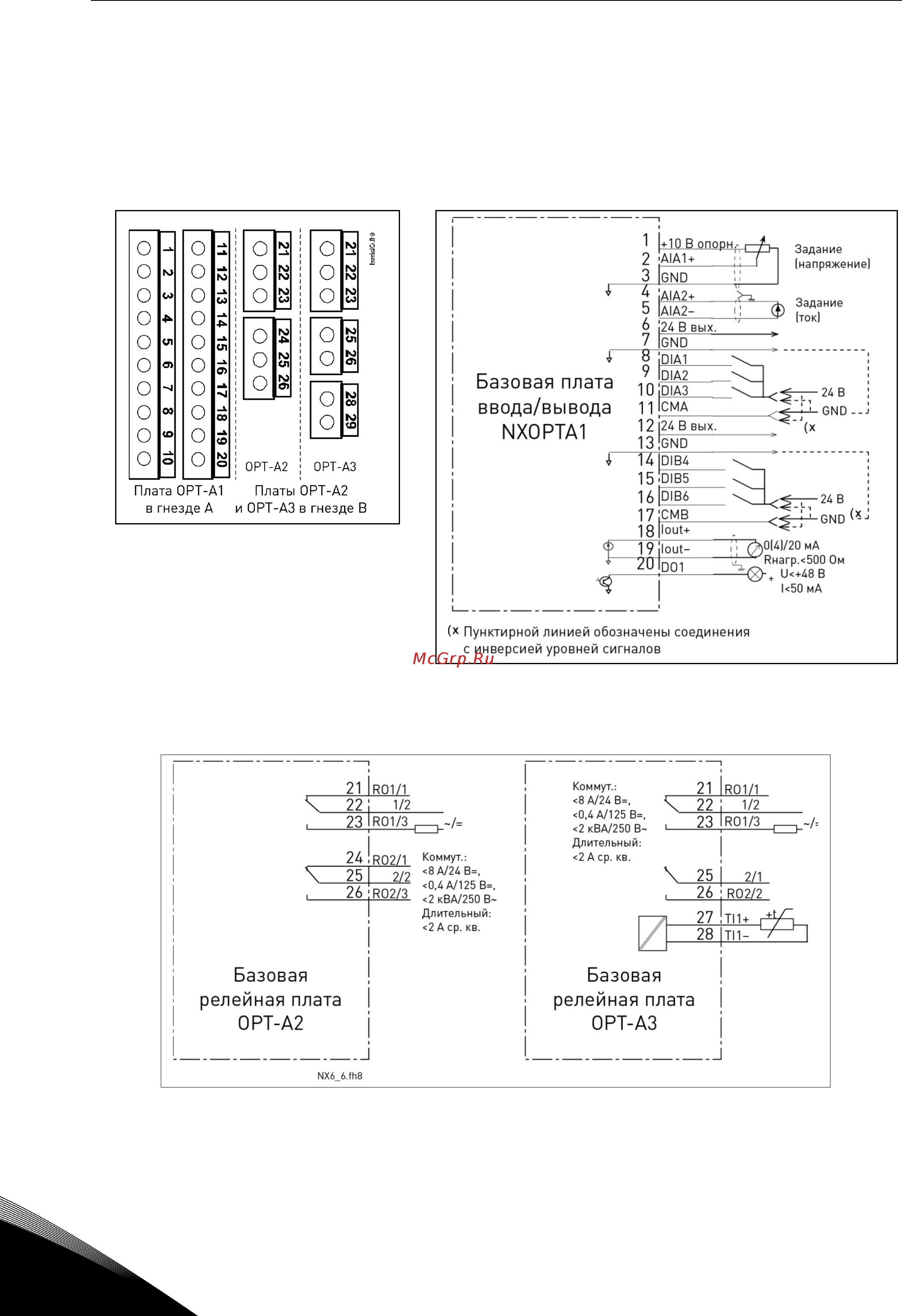

Рис.
6-9. Клеммы ввода/вывода двух
базовых плат
Рис.
6-10. Общая схема подключения цепей базовой платы
ввода/вывода (NXOPTA1)
Рис. 6-11. Общая схема подключения цепей базовых релейных плат (NXOPTA2/NXOPTA3)
