ПАНЕЛЬ УПРАВЛЕНИЯ vacon • 53
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
7
7.3.3
Меню управления с панели (M3)
С помощью
Меню управления с панели
можно выбрать источник сигналов управления, изменить
задание частоты и поменять направление вращения двигателя. Для перехода к уровню подменю
следует нажать
кнопку перемещения по меню «вправо»
.
7.3.3.1
Выбор источника сигналов управления
Для управления инвертором можно выбрать один из трех возможных источников сигналов
управления. Выбранный источник индицируется соответствующим символом на буквенно-
цифровом дисплее.
Источник сигналов
управления
Символ
Клеммы ввода/вывода
Клавиатура (панель)
Сеть передачи данных
Для смены источника сигналов управления следует войти в режим редактирования, нажав
кнопку перемещения по меню «вправо»
. Доступные параметры можно просмотреть с помощью
кнопок просмотра меню
. Выберите требуемый источник управления с помощью кнопки
enter
.
См. диаграмму на следующей странице.
См. также раздел
7.3.3 выше.
Рис.

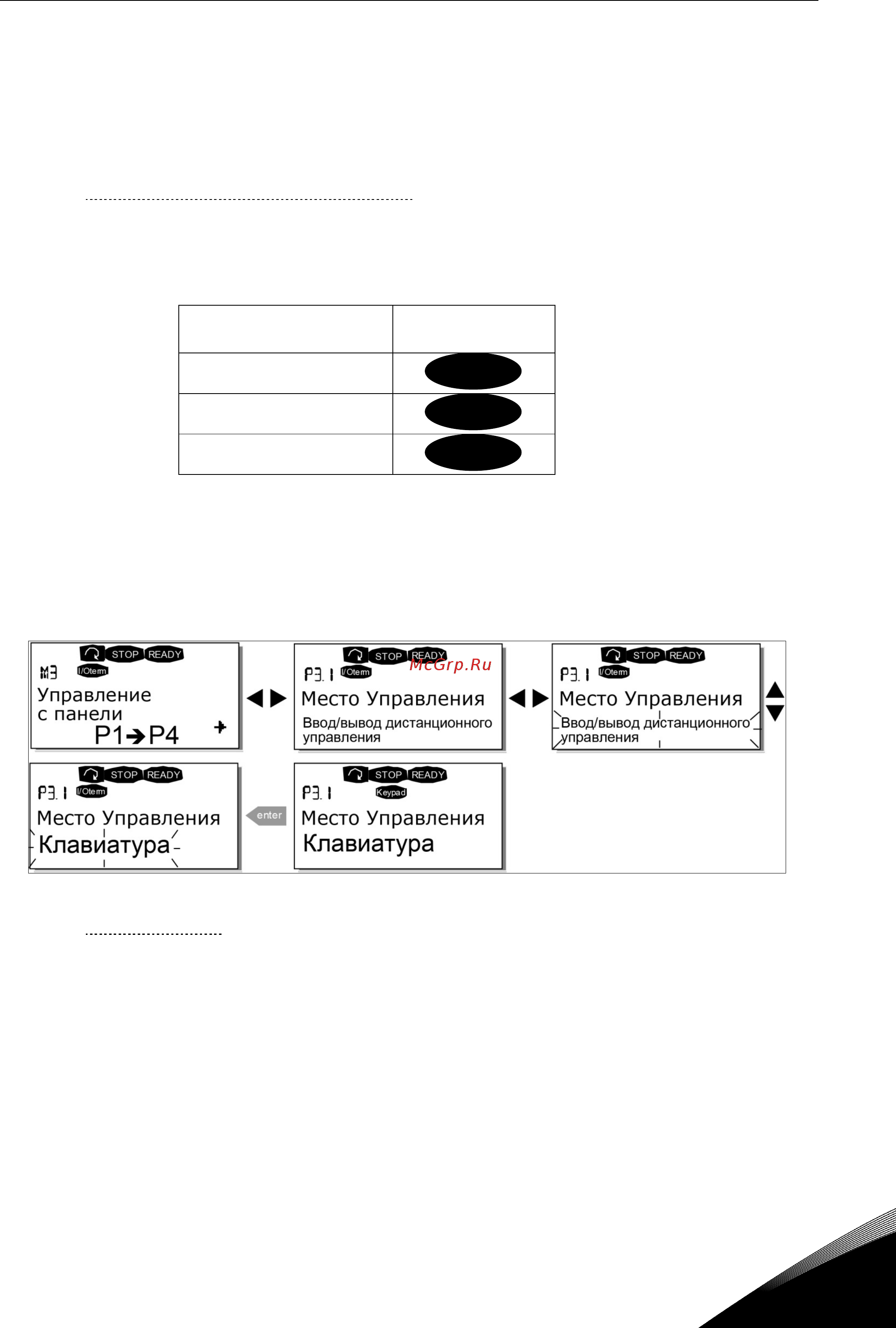

7-6. Выбор источника сигналов управления
7.3.3.2
Задание панели
Подменю ввода задания с панели (P3.2) отображает задание частоты и позволяет оператору
изменять его. Изменения вступают в силу немедленно.
Новое задание, однако, не влияет
на скорость вращения двигателя, если панель управления не выбрана в качестве текущего
источника сигналов управления.
ПРИМЕЧАНИЕ. Максимальная разность между выходной частотой и заданием, введенным
с
панели, в режиме RUN (РАБОТА) составляет 6 Гц. Программа автоматически контролирует
значение задания, введенное с помощью панели управления.
См. также главу
7.3.3.
Порядок изменения задания показан на Рис.
7-5 (нажимать кнопку
enter
не обязательно).
I/O term
Keypad
(Клавиатура
Bus/Comm
