ПАНЕЛЬ УПРАВЛЕНИЯ vacon • 47
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
7
7.2 Кнопки панели управления
На буквенно-числовой панели управления инвертора Vacon имеется 9 кнопок, служащих для
управления инвертором (и двигателем), настройки параметров и отображения контролируемых
значений.

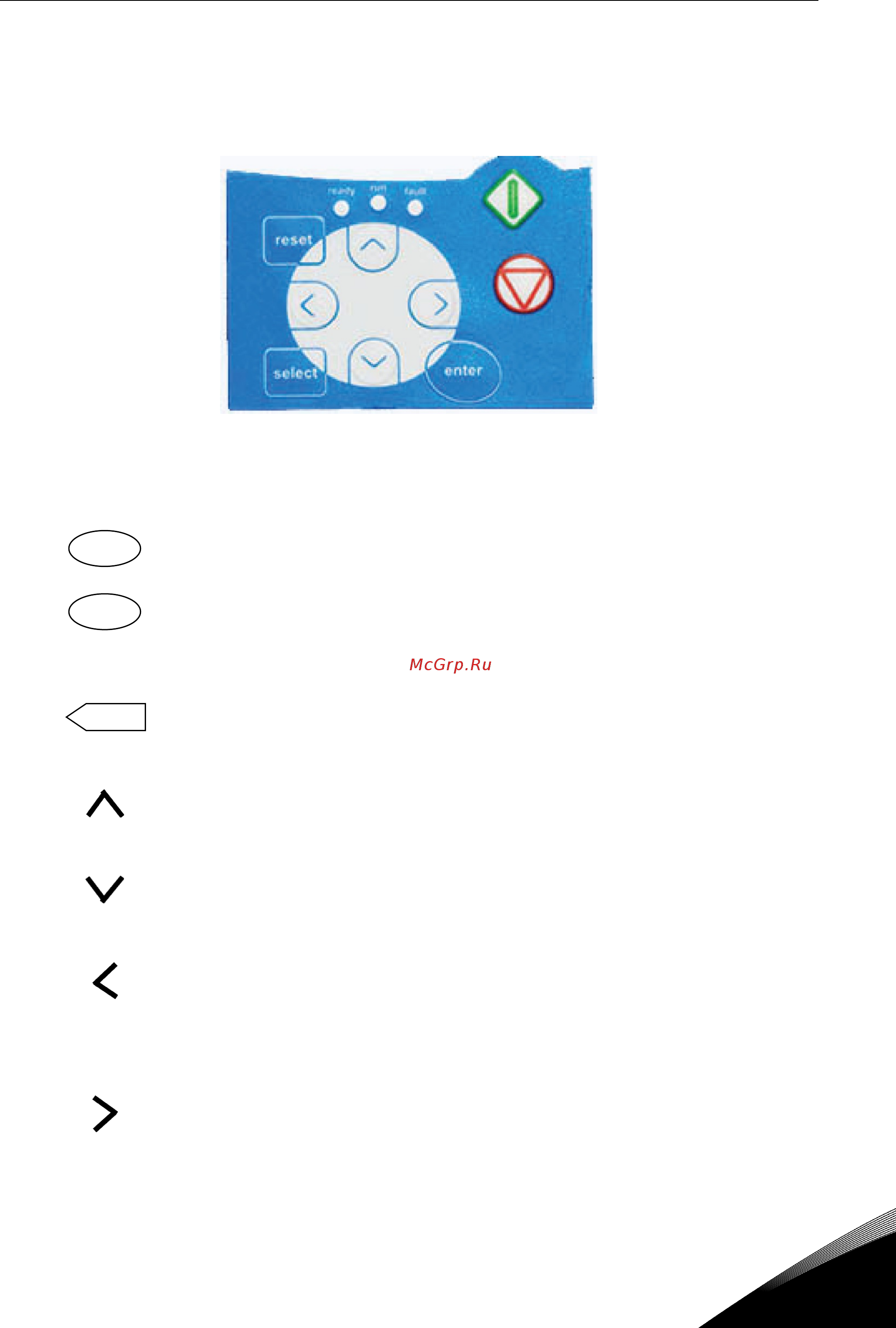

Рис.
7-2. Кнопки панели управления
7.2.1
Описание кнопок
= Кнопка «Сброс». Эта кнопка предназначена для сброса активных
отказов (см. раздел 7.3.3.4).
= Кнопка «Выбор». Эта кнопка используется для переключения между
двумя последними состояниями дисплея. Например, ее можно
использовать, чтобы посмотреть, как новое значение какого-
либо
параметра повлияло на значение другого параметра.
= Кнопка «Ввод». Эта кнопка служит для:
1) подтверждения выбора;
2) сброса истории отказов (нажимать 2...3 секунды).
= Кнопка просмотра меню «вверх»
Служат для просмотра главного меню и страниц разных подменю.
Позволяют изменять значения.
= Кнопка просмотра меню «вниз»
Служат для просмотра главного меню и страниц разных подменю.
Позволяют изменять значения.
= Кнопка перемещения по меню «влево»
Перемещение по меню назад.
Перемещение курсора влево (в меню параметров).
Выход из режима редактирования.
Для возврата в главное меню нажимайте от 2 до 3 секунд.
= Кнопка перемещения по меню «вправо»
Перемещение по меню вперед.
Перемещение курсора вправо (в меню параметров).
Вход в режим редактирования.
reset
select
enter
