48 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ

Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

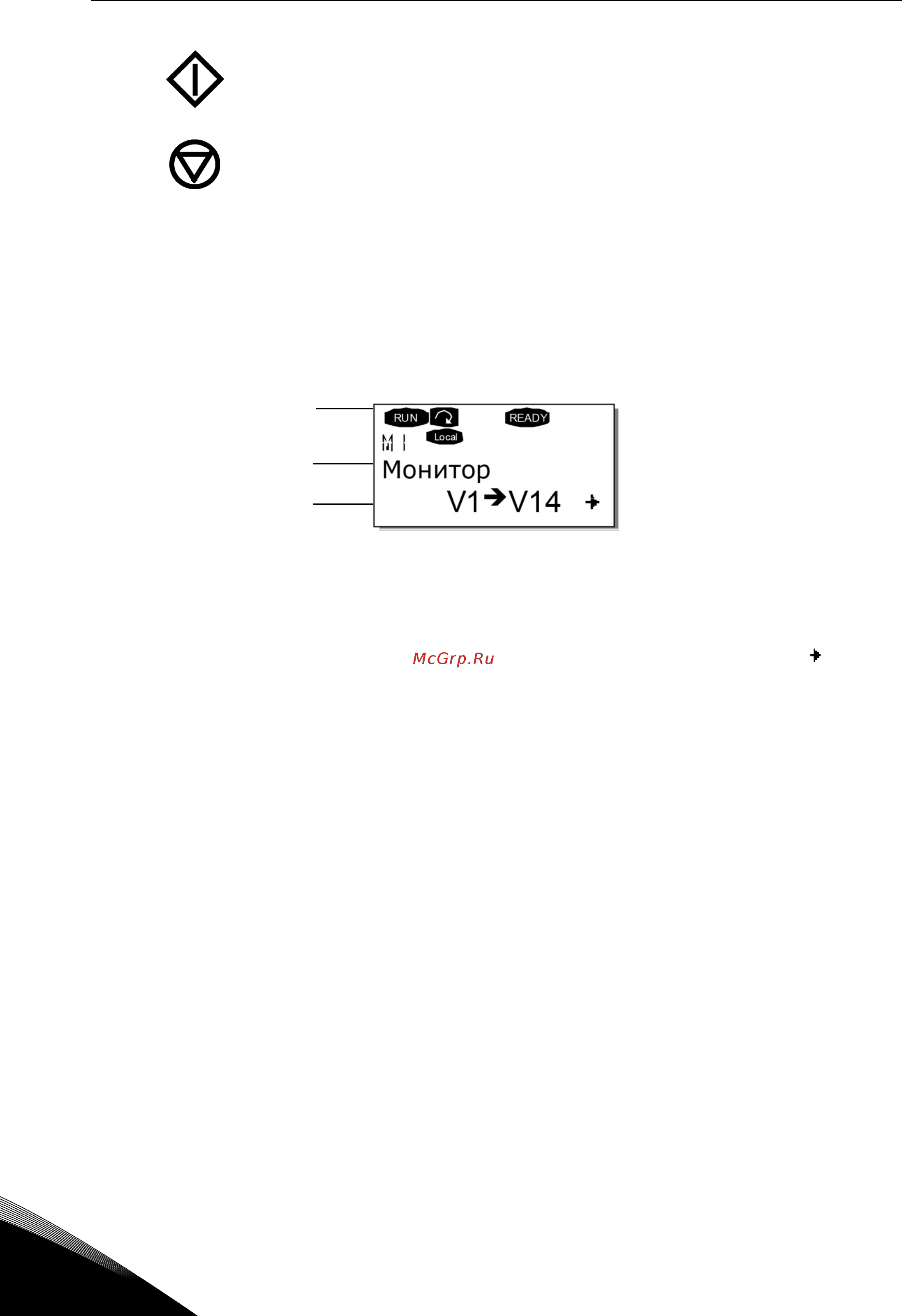

= Кнопка пуска

Если источником сигналов управления является панель управления,

нажатие этой кнопки запускает двигатель. См. главу

7.3.3.

= Кнопка останова

Нажатие этой кнопки останавливает двигатель (если она

на отключена параметром R3.4/R3.6). См. главу 7.3.3.

7.3 Навигация по меню панели управления

Данные, отображаемые на дисплее панели управления, подразделяются на различные

меню и подменю. Предусмотрены меню для отображения измеренных значений и сигналов

управления, меню для настройки параметров (см. раздел

7.3.2) и ввода заданий, а также меню

для отображения отказов (см. раздел

7.3.3.4). Также имеется меню для настройки контрастности

дисплея (см. раздел

7.3.6.6).

Первый уровень меню включает меню с M1 по M7. Этот уровень называется

Главное меню

Пользователь может перемещаться по главному меню с помощью

кнопок просмотра меню

«вверх» и «вниз». Из главного меню можно перейти к требуемому подменю с помощью

кнопок

перемещения по меню

. Если под уровнем текущего отображаемого меню или страницы всё

еще имеются другие страницы, в правом нижнем углу дисплея отображается стрелка ( ). Для

перехода к следующему уровню меню нужно нажать

кнопку перемещения по меню «вправо»

На следующей странице показана схема перемещения по меню панели управления. Обратите

внимание, что в нижнем левом углу показано меню

. Из этого меню можно перейти к любому

нужному меню с помощью кнопок просмотра и перемещения по меню.

Каждое меню будет подробно рассмотрено далее в этой главе.

Местопо

ложение

Описание

Число доступных

пунктов меню
