46 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
7
7
7.1.3

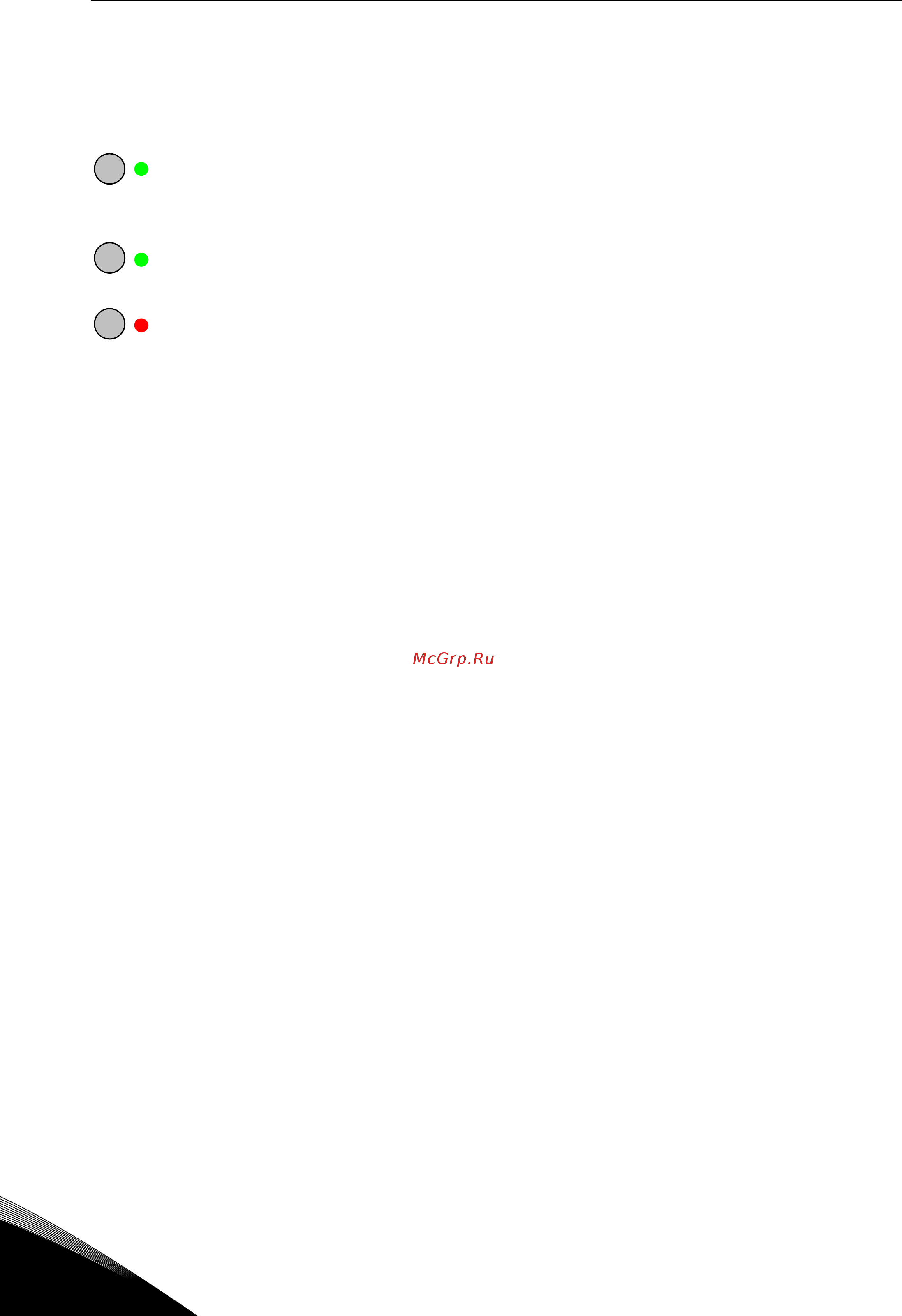

Светодиодные индикаторы состояния (зеленый, зеленый и красный)
Светодиодные индикаторы состояния включаются и выключаются синхронно с индикаторами
состояния READY (ГОТОВ), RUN (РАБОТА) и FAULT (ОТКАЗ) на дисплее.
= Горит, когда на преобразователь частоты подано напряжение
питания переменного тока. Вместе с этим индикатором также
светится индикатор READY (ГОТОВ).
= Горит во время работы преобразователя частоты. Мигает во время
линейного уменьшения скорости после нажатия кнопки останова.
= Горит, если работа преобразователя частоты была остановлена из-за
наличия каких-либо опасных условий работы (отключение по отказу).
Вместе с этим индикатором также мигает индикатор состояния FAULT
(ОТКАЗ) на дисплее и отображается описание отказа (см. раздел
7.3.3.4
«Активные отказы»).
7.1.4
Текстовые строкиИзображение
Три текстовых строки (•, ••, •••) предоставляют пользователю информацию о текущем
местоположении в структуре меню панели управления, а также информацию, связанную
с работой преобразователя частоты.
•
= Индикатор местоположения: отображает символ и номер меню,
параметра и т. п.
Пример
M2
= Меню 2 (Параметры);
P2.1.3
= Время разгона
••
= Строка описания: содержит описание меню, значения или отказа.
•••
= Строка значения: здесь отображаются числовые и текстовые значения
заданий, параметров и т. д., а также количество подменю, имеющихся
в
том или ином меню.
I
II
III
