42 • vacon КАБЕЛИ И СОЕДИНЕНИЯ
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
6
6
6.2.2.2
Выбор перемычек на базовой плате NXOPTA1
Пользователь может настраивать функции инвертора с учетом требований решаемой задачи,
выбирая те или иные положения перемычек на плате NXOPTA1. От положения перемычек
зависит тип сигнала аналоговых и дискретных входов.
На базовой плате A1 предусмотрено четыре блока перемычек (X1, X2, X3 и X6), каждый из которых
содержит по восемь контактов и по две перемычки. Возможные положения перемычек и их
значение показаны на стр. 43 (Рис.
6-15).

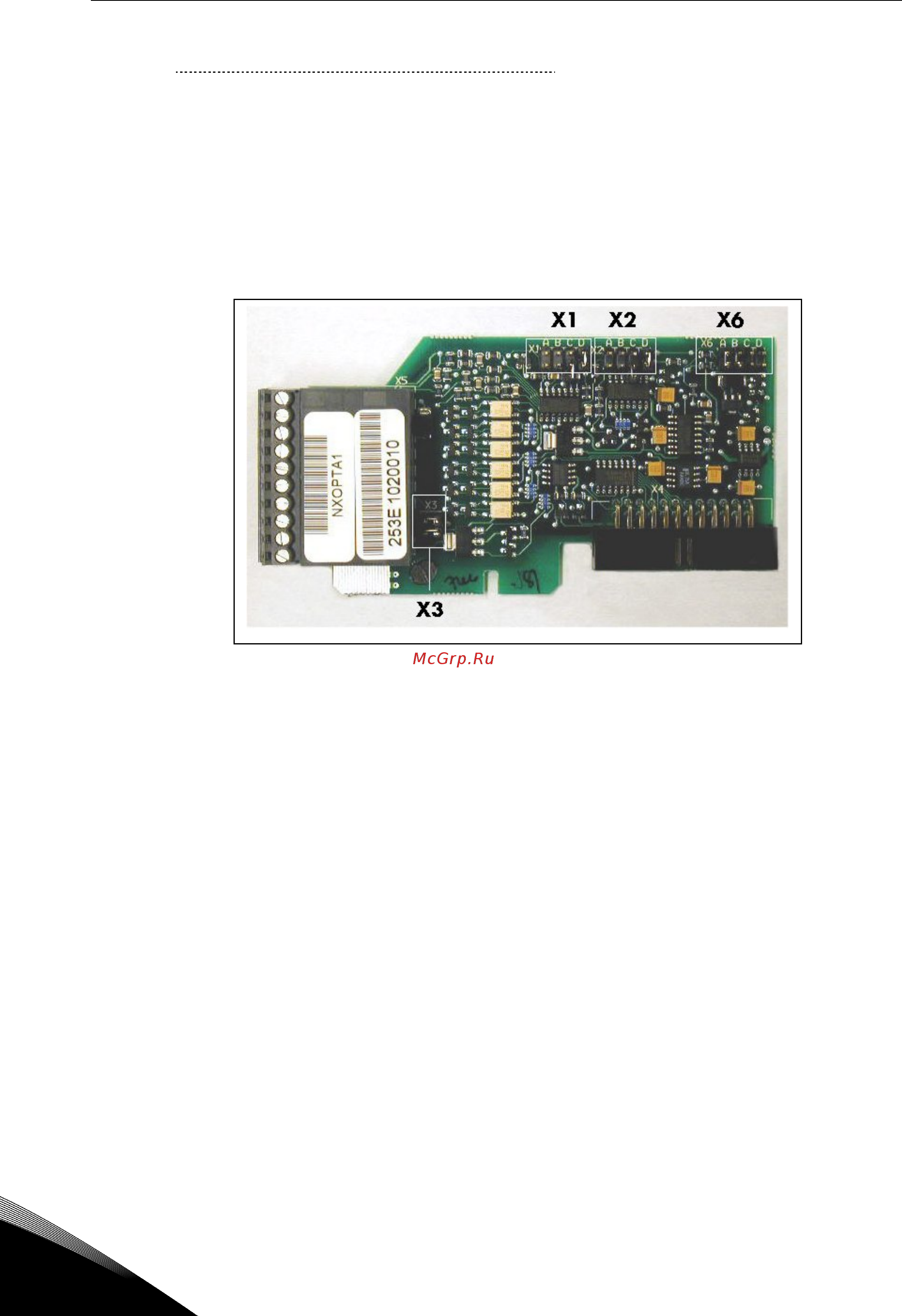

Рис.
6-14. Блоки перемычек на плате NXOPTA1
