КАБЕЛИ И СОЕДИНЕНИЯ vacon • 43
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
6
Рис.

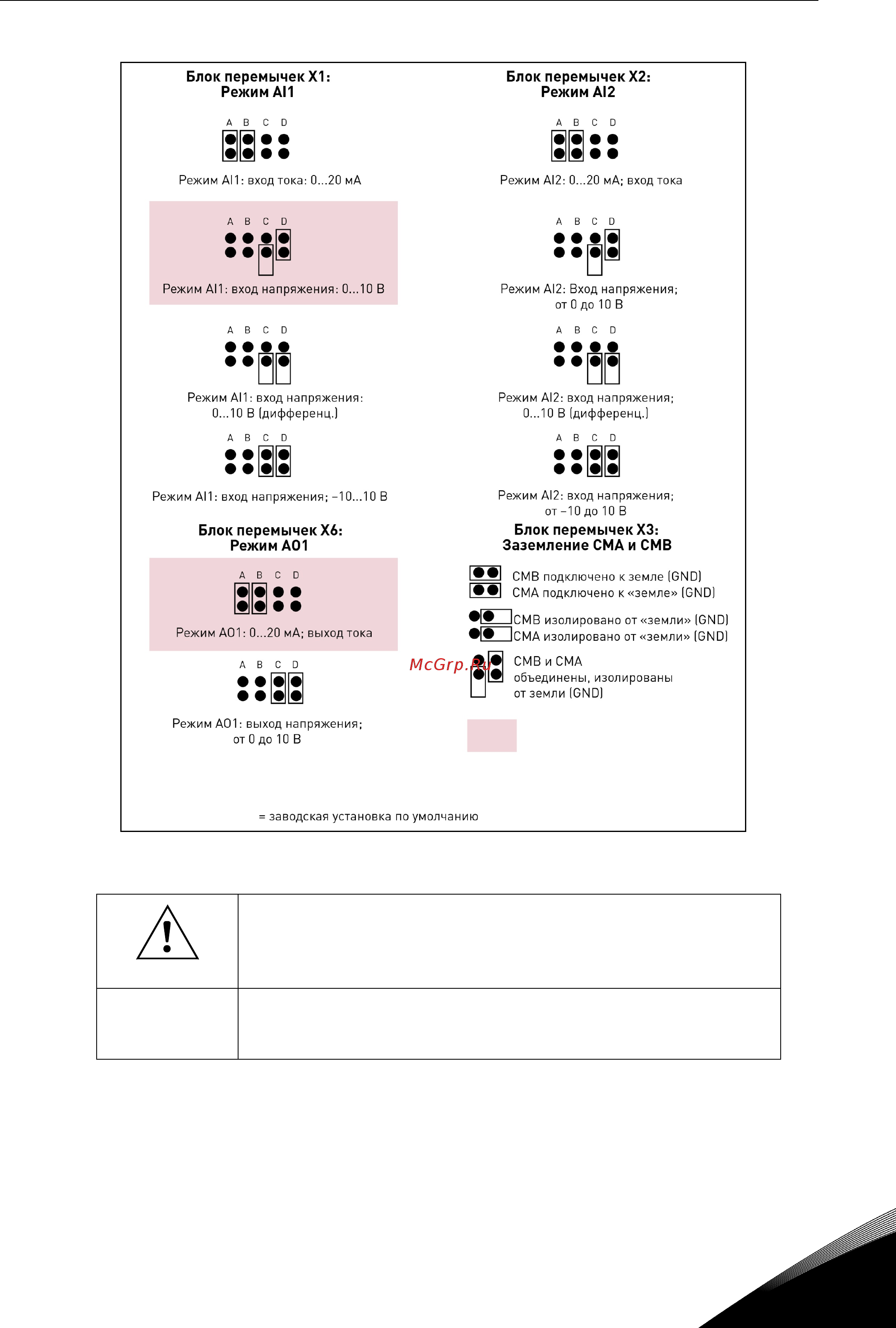

6-15. Выбор положений перемычек для NXOPTA1
Проверьте правильность установки перемычек. Управление
двигателем с использованием сигналов, не соответствующих
положениям перемычек, не приведет к поломке инвертора,
но может привести к повреждению двигателя.
ПРИМЕЧАНИЕ.
При изменении содержания сигнала аналогового входа
или выхода также обязательно измените соответствующий
параметр платы в меню M7.
WARNING
ПРЕДУПРЕЖДЕНИЕ
