66 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
7
7
7.3.6.2
Выбор прикладной программы
Пользователь может выбрать нужную прикладную программу на
странице выбора приложения
(S6.2)
. Для перехода на эту страницу нажмите
кнопку перемещения по меню «вправо»
на первой
странице
Системного меню
. Чтобы поменять прикладную программу, нажмите
кнопку перемещения
по меню «вправо»<
еще раз. Название приложения начнет мигать. Теперь можно просмотреть
приложения с помощью
кнопок просмотра меню
и выбрать нужное с помощью кнопки
enter
.
После смены прикладной программы отобразится запрос, хотите ли вы, чтобы в панель
управления были загружены параметры
новой прикладной программы. Если да, нажмите
кнопку
enter.
Если нажать любую другую кнопку, в панели управления останутся параметры
прежней прикладной программы. Более подробную информацию см. в главе .
Дополнительную информацию о пакете прикладных программ можно найти в руководстве
по применению Vacon NX.

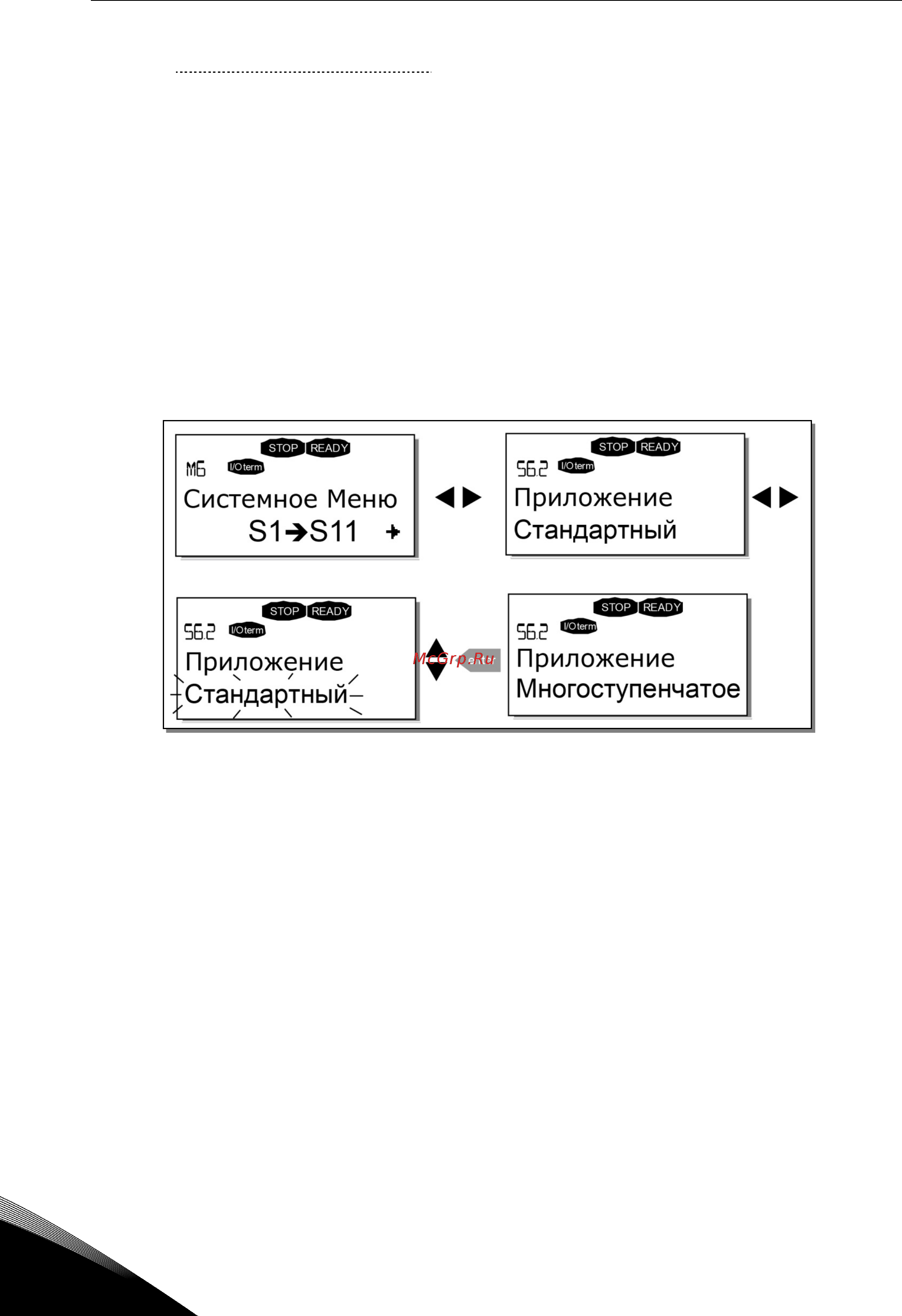

Рис.
7-10. Смена прикладной программы
