ПАНЕЛЬ УПРАВЛЕНИЯ vacon • 69
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
7
Если вы хотите, чтобы параметры нового приложения автоматически считывались в панель
управления, необходимо один раз выполнить считывание параметров нового приложения
на
странице 6.3.2 в соответствии с инструкциями. Иначе панель всегда будет запрашивать
разрешение на считывание параметров.
Примечание. При смене приложения установки параметров, сохраненные на странице S6.3.1,
удаляются. Для переноса параметров из одного приложения в другое сначала необходимо
считать параметры в панель управления.
7.3.6.4
Сравнение параметров
В подменю
ParamComparison (Сравнение параметров)
(S6.4) можно произвести сравнение
фактических значений параметров со значениями параметров из пользовательских наборов
параметров, а также со значениями параметров, загруженных в панель управления.
Чтобы выполнить сравнение параметров, нажмите
кнопку перемещения по меню «вправо»
в
подменю ParamComparison (Сравнение параметров)
. Фактические значения параметров
сначала сравниваются со значениями пользовательского набора параметров 1 (Set1). Если
отличий не обнаруживается, в самой нижней строке отображается «0». При обнаружении
отличий отображается символ
P и количество найденных отличий (например, P1P5 означает,
что отличаются пять значений). Нажав еще раз
кнопку перемещения по меню «вправо»
, можно
перейти на страницы, отображающие одновременно фактическое значение и значение, с которым
оно сравнивалось. На этих страницах в
строке описания (средней строке) отображается значение
по умолчанию, а в строке значения (нижней строке) — измененное значение. Более того, здесь
также можно изменить фактическое значение с помощью
кнопок просмотра меню
, перейдя
в
режим редактирования
однократным нажатием
кнопки перемещения по меню «вправо»
.

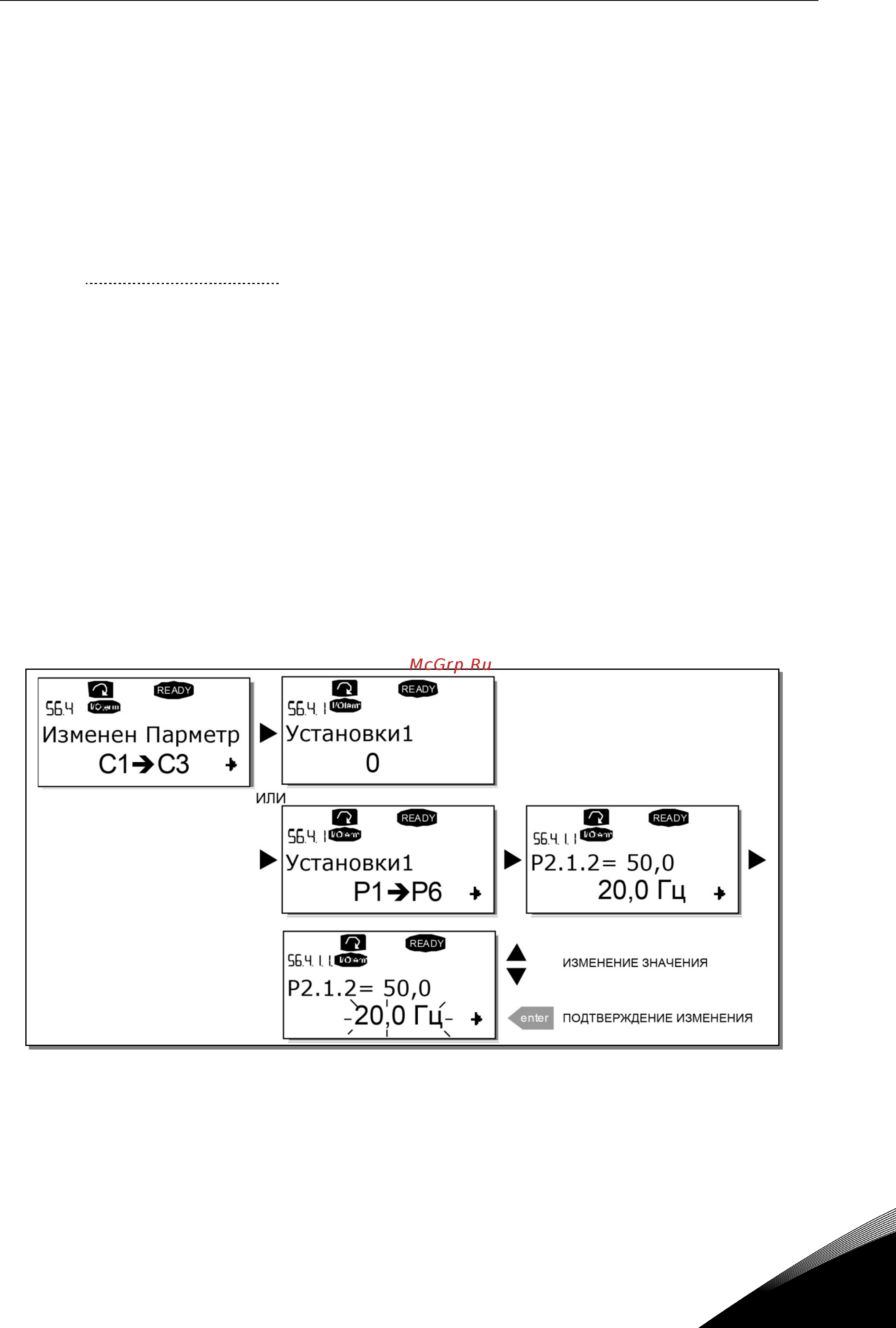

Рис.
7-13. Сравнение параметров
