ПАНЕЛЬ УПРАВЛЕНИЯ vacon • 71
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
7
Войдите в режим редактирования, нажав
кнопку перемещения по меню «вправо».
С помощью
кнопок просмотра меню
измените состояние блокировки параметров. Подтвердите изменение
кнопкой
enter
или вернитесь на предыдущий уровень, нажав
кнопку перемещения по меню «влево».

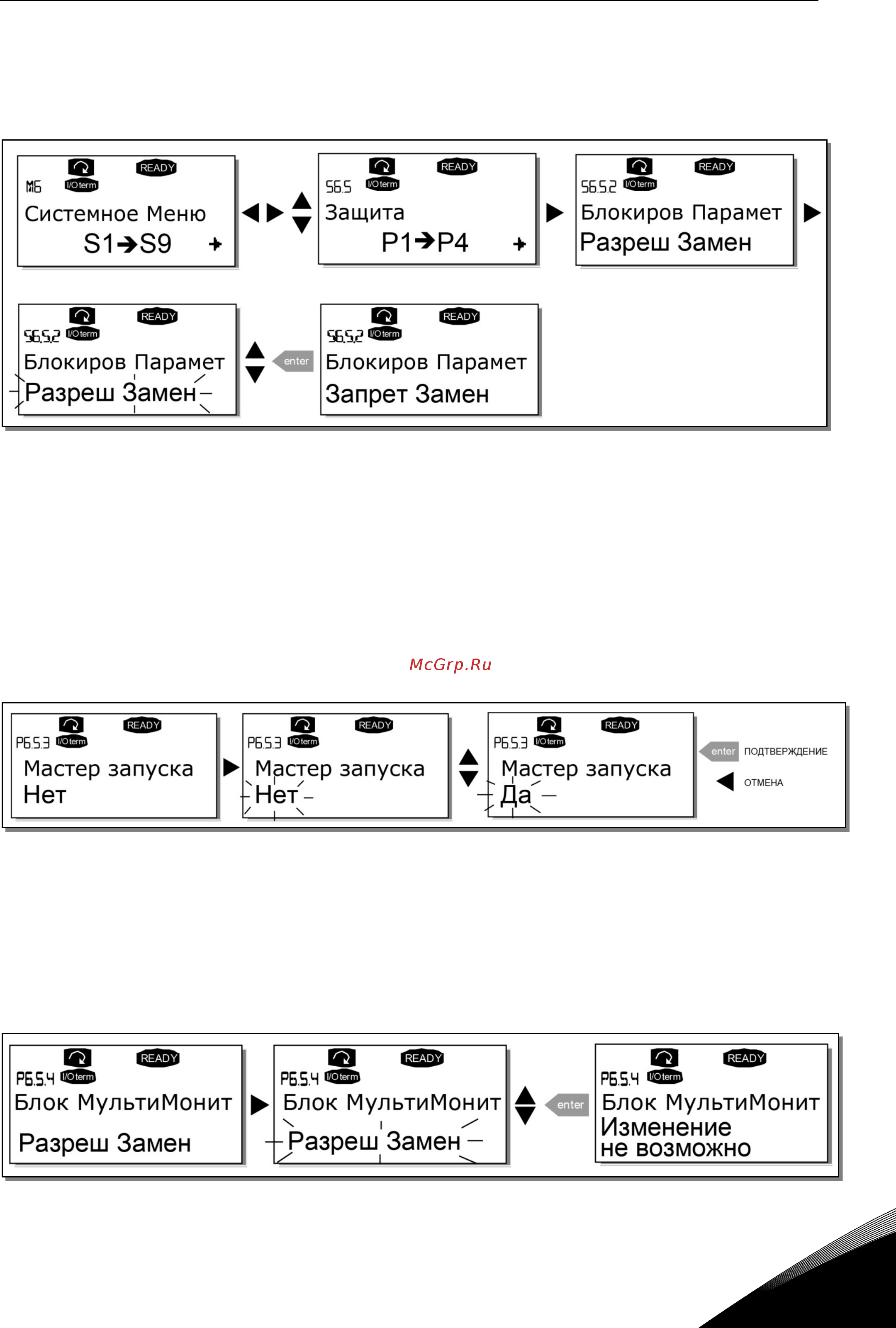

Рис.
7-15. Блокировка параметров
Мастер запуска (Startup wizard, P6.5.3)
Мастер запуска упрощает ввод инвертора в эксплуатацию. Если мастер запуска активен, он
предлагает оператору выбрать язык и требуемую прикладную программу, после чего отображает
первое меню или страницу.
Активация мастера запуска. В Системном меню найдите страницу P6.5.3. Нажмите один раз
кнопку перемещения по меню «вправо»
, чтобы войти в режим редактирования. Используя
кнопки
просмотра меню
, выберите
Yes (Да)
и подтвердите выбор нажатием кнопки
enter
.
Для отключения
этой функции выполните те же действия, но выберите для параметра значение
No (Нет)
.
Рис.
7-16. Активация мастера запуска
Контроль нескольких параметров (Multimon. items, P6.5.4)
На дисплее буквенно-цифровой панели управления Vacon можно наблюдать фактические
значения одновременно трех параметров (см. раздел
7.3.1 и раздел
Контролируемые значения
в руководстве по используемой прикладной программе). На странице P6.5.4 системного меню
можно указать, может ли оператор вместо одних контролируемых значений выбирать другие
значения. См. ниже.
Рис.
7-17. Запрет изменения одновременно контролируемых параметров
