78 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
7
7
Аппаратное обеспечение (Hardware, S6.8.5)
Страница
Hardware (АппаратнОбеспеч)
содержит подстраницы со следующими данными об
аппаратном обеспечении инвертора:
Стр.
Содержание
6.8.5.1
Номинальная мощность модуля
6.8.5.2
Номинальное напряжение модуля
6.8.5.3
Тормозн Прерыват
6.8.5.4
Тормозной резистор
Табл.
7-10. Страницы информации об аппаратном обеспечении
Платы расширения (Expander boards, S6.8.6)
Подменю
Expander boards (Платы Расширения)
содержит информацию о базовых и дополнительных
платах (см. раздел
6.2).
Чтобы проверить состояние каждого гнезда платы, перейдите на страницу «Expander boards»
(«Платы Расширения»), нажав
кнопку перемещения по меню «вправо».
С помощью
кнопок
просмотра меню
просмотрите состояние каждого гнезда платы. В строке описания указывается
тип платы расширения, а под ней отображается слово
«Run» («Работа»)
. Если плата в гнездо не
установлена, отображается текст
«No board» («Нет Плат»)
. Если плата установлена, но с ней по
какой-либо причине утрачена связь, отображается текст
«No conn.» («Нет Соедин»)
. Более
подробную информацию см. в разделе 6.2, Рис. 6-7.
Дополнительную информацию о параметрах, связанных с платами расширения, см в разделе
7.3.7

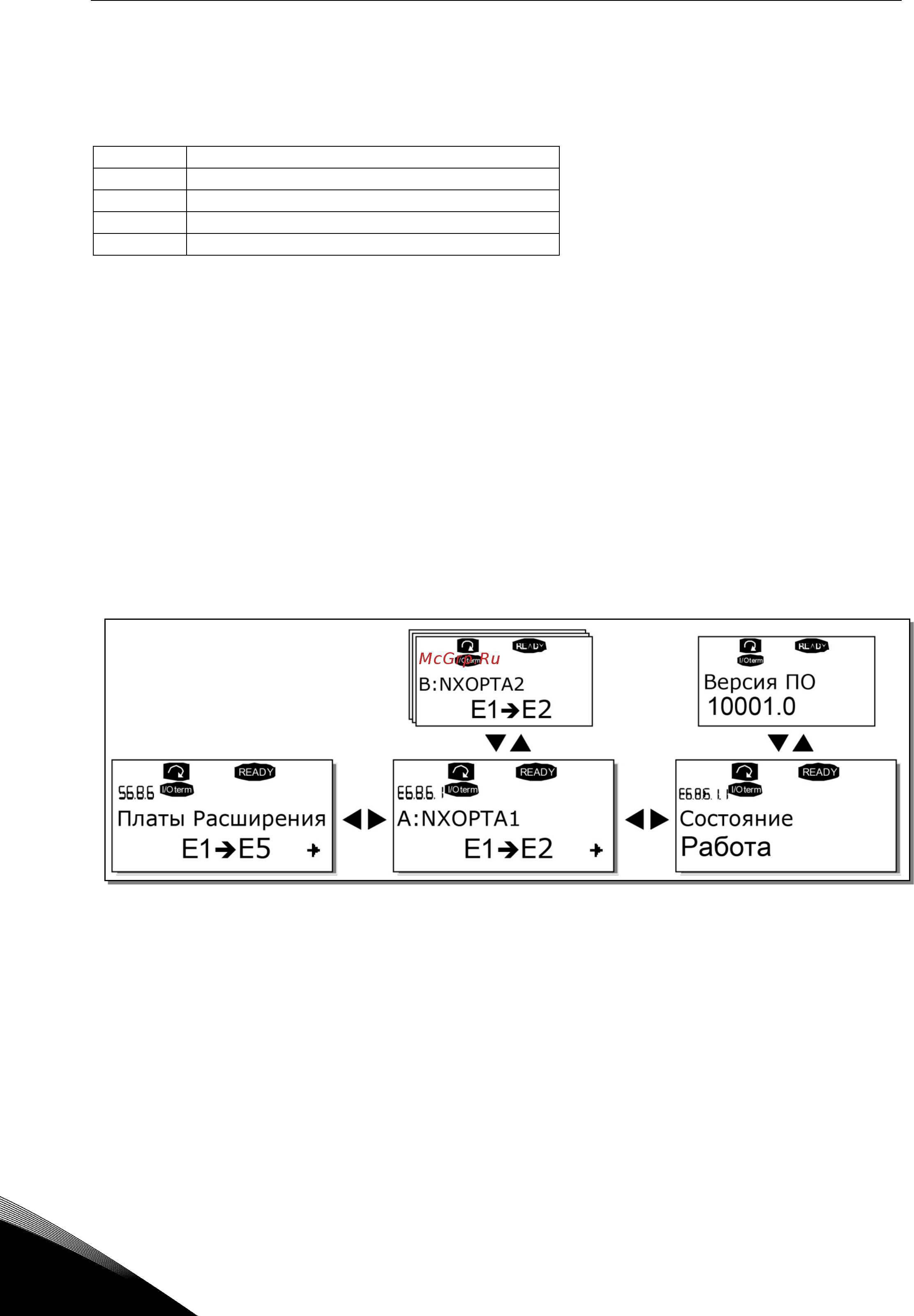

Рис.
7-26. Меню информации о платах расширения
