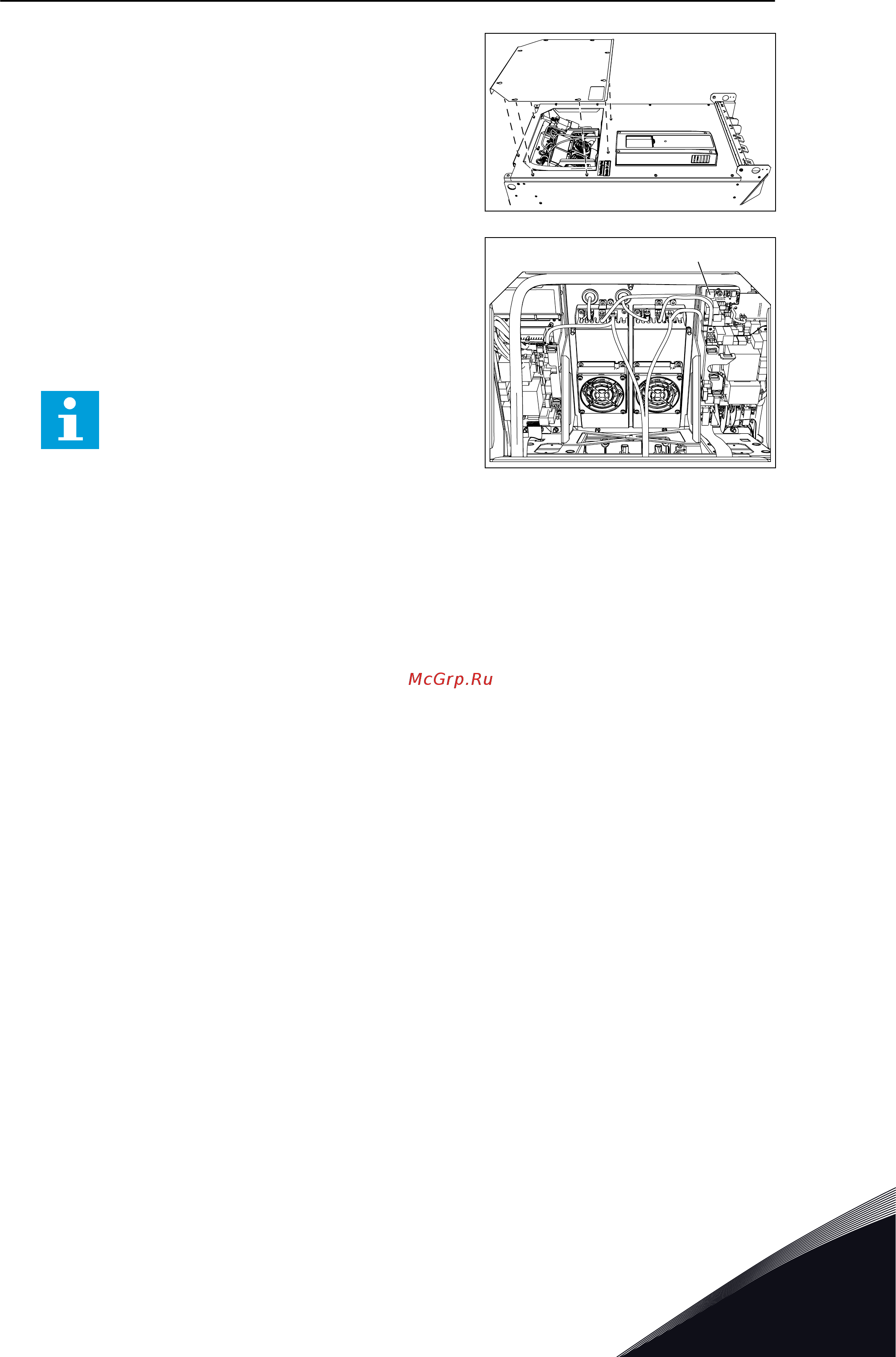

2 В MR10 и MR12 выкрутите винты крышки
обслуживания и снимите ее.
•
В MR12 установлено два блока питания.
Выполните шаги 2 и 3 для двух блоков
питания.
3 В MR10 и MR12 подключите внешнее питание 24
В пост. тока на разъем X50 на плате измерения.
Контакты разъема X50-22 (+) и X50-23 (-).
•
В MR12 подключите внешнее питание 24 В
пост. тока к двум разъемам X50.
ПРИМЕЧАНИЕ!
Площадь провода блока питания для
внешнего питания 24 В пост. тока
должна быть не менее 1 мм
2
. Длина
провода от источника питания 24 В пост.
тока к разъемам X50 и разъемам блока
управления не должна превышать 3
метров.
X50
4 Для всех вариантов размера корпуса подключите
внешний источник питания 24 В пост. тока.
5 Снимите панель управления. Подключите ПК к
разъему панели управления в блоке управления
с помощью кабеля CAB-USB/RS485.
6 Запустите приложение Vacon Loader PC tool.
7 Начните загрузку ПО.
8 После завершения загрузки отключите ПК и
подключите панель управления к блоку
управления.
9 Отключите внешний источник питания 24 В пост.
тока.
10 В MR8 и MR9 отсоедините провода внешнего
блока питания 24 В пост тока от клемм. (За
исключением случаев, когда привод стандартно
подключен к питанию 24 В пост. тока.)
11 В MR10 и MR12 отсоедините провода внешнего
питания 24 В пост. тока от разъема X50 на плате
измерения. В MR12 имеется два разъема X50.
12 В MR10 и MR12 установите крышку
обслуживания. В MR12 имеется две крышки
обслуживания.
13 После завершения процедуры загрузки запустите
Мастер запуска (см. Руководство по
применению).
ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ VACON · 101
