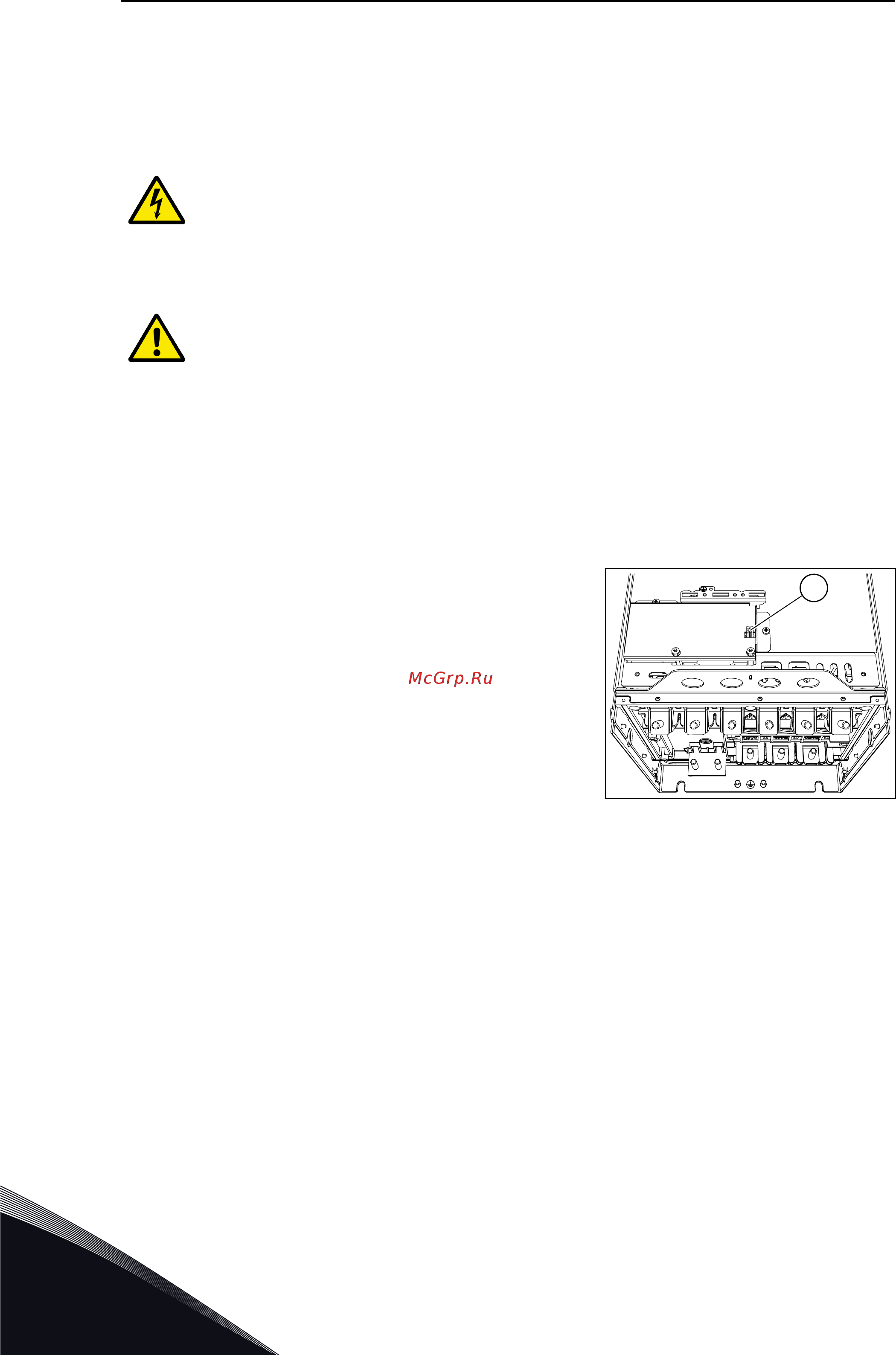

8.4 МОНТАЖ В СИСТЕМЕ ТИПА IT
Если используется питающая сеть электроснабжения типа IT (с заземлением через
импеданс), преобразователь частоты должен иметь защиту от электромагнитных помех
класса C4. Если привод имеет защиту от электромагнитных помех класса C3, необходимо
изменить эту защиту на C4. Для этого снимите электромагнитную перемычку.
ПРЕДУПРЕЖДЕНИЕ!
Не вносите какие-либо изменения в конфигурацию преобразователя частоты,
если он подключен к сети электроснабжения. Если привод подключен к сети
электроснабжения, на компонентах преобразователя частоты будет
присутствовать напряжение.
ОСТОРОЖНО!
Перед подключением преобразователя частоты к сети электроснабжения
убедитесь, что используется правильный уровень электромагнитных помех.
Несоответствующий уровень электромагнитных помех может привести к
повреждению привода.
8.4.1 ЭЛЕКТРОМАГНИТНАЯ ПЕРЕМЫЧКА В MR8
Измените уровень защиты от электромагнитных помех преобразователя частоты на C4.
1 Снимите крышку преобразователя частоты.
2 Найдите коробку регулирования ЭМС. Отвинтите
винты с крышки коробки для доступа к
электромагнитной перемычке, регулирующей
степень защиты по ЭМС.
A
A. Электромагнитная
перемычка
3 Снимите электромагнитную перемычку.
Установите на место крышку коробки для доступа
к перемычке, регулирующей степень защиты по
ЭМС.
VACON · 88 ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ
