5.1.2 ОБЩАЯ ИНФОРМАЦИЯ ПО МОНТАЖУ, MR10
W1V1U1PE
M
B
A
C
L1 L2 L3
PE W/T3V/T2U/T1
W/T3V/T2U/T1
PE
L1 L2 L3PE
DC-DC+
COM
STO

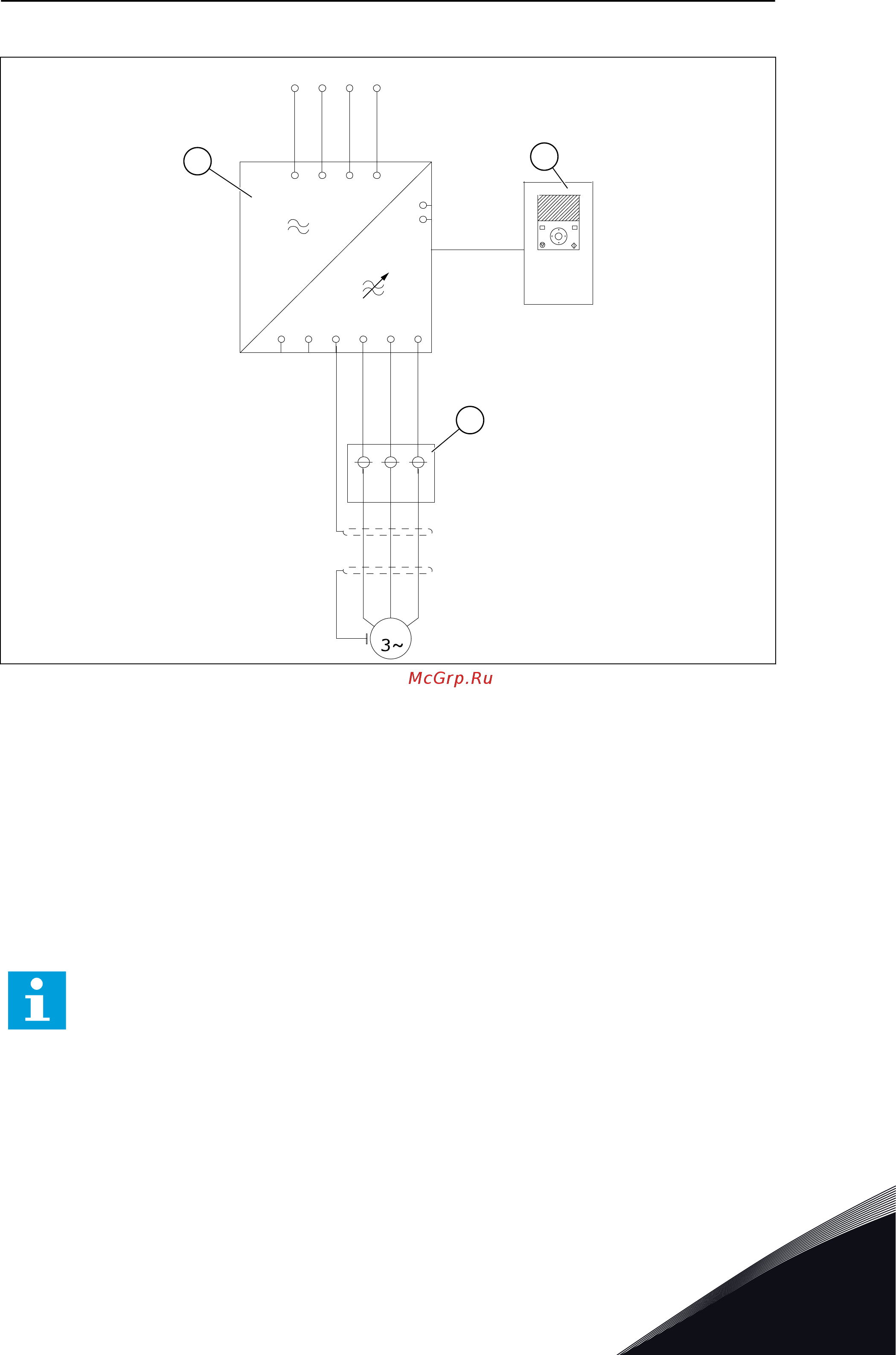

Рис. 9: Схема сети электроснабжения, MR10 без дополнительного модуля и дополнительных
функций
A. Блок питания
B. Блок управления
C. Дополнительный внешний блок
подключения питания (+PCTB)
Дополнительный внешний блок подключения питания позволяет подключать три кабеля
двигателя к одной клемме. Эта функция упрощает подключение больших кабелей
двигателя.
Внешний блок подключения питания не имеет предназначенного для него места,
установите его рядом приводным модулем IP00. Кабели между клеммами кабелей
двигателя привода и внешним блоком подключения питания не включены в комплект
поставки.
ПРИМЕЧАНИЕ!
Дополнительный внешний блок подключения питания не требуется, если у вас
есть дополнительный модуль.
МОНТАЖ В ШКАФ VACON · 27
