Vacon VACON0100-3L-0087-5-FLOW+IP54 [67/130] Требуется противодействующий момент
![Vacon VACON0100-3L-0087-5-FLOW+IP54 [67/130] Требуется противодействующий момент](/views2/1564323/page67/bg43.png)

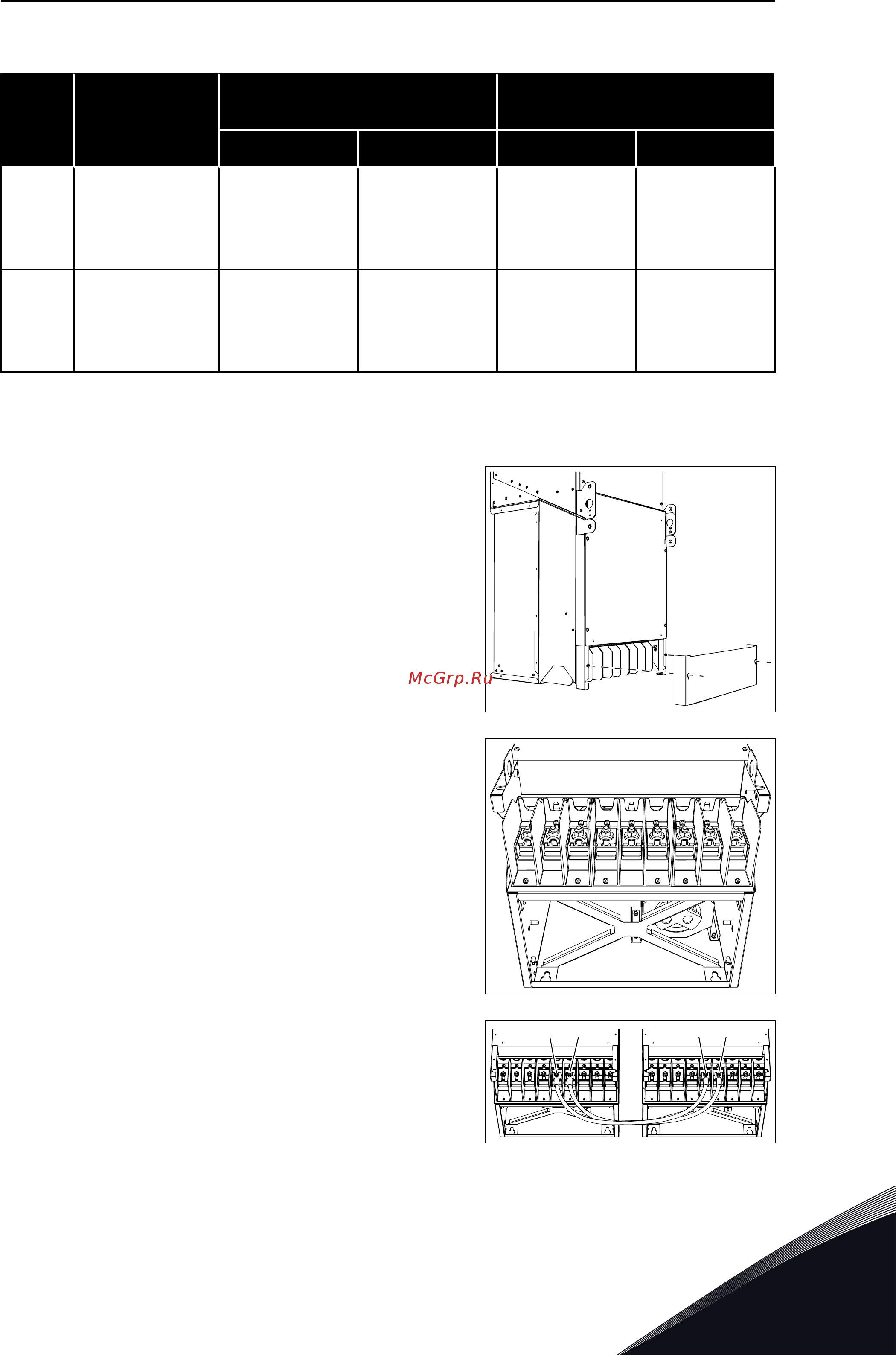

Табл. 22: Моменты затяжки клемм, MR10 или MR12 без дополнительного модуля
Размер
ы
корпуса
Тип
Момент затяжки: клеммы кабелей
двигателя и сети электроснабжения
Момент затяжки: клеммы
заземления
[Н·м] фунт-дюймы [Н·м] фунт-дюймы
MR10
0385 5-0590 5
0261 6-0416 6
0261 7-0461 7
55-70 * 490-620 * 20 177
MR12
0650 5-1180 5
0460 6-0820 6
0460 7-0820 7
55-70 * 490-620 * 20 177
* Требуется противодействующий момент.
МОНТАЖ КАБЕЛЕЙ С ДОПОЛНИТЕЛЬНЫМ МОДУЛЕМ
1 Выкрутите винты крышки клеммного отсека и
снимите ее.
2 Найдите клеммы кабелей двигателя.
DC+
R+
DC-R-L1 L2 L3
U/
T1
V/
T2
W/
T3
3 В MR12 подключите клеммы постоянного тока
двух блоков питания с помощью кабеля звена
постоянного тока. Подключите друг к другу
клеммы DC+ и подключите друг к другу клеммы
DC-.
DC+ DC- DC+ DC-
СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ VACON · 67
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
