Кабель звена постоянного тока входит в
комплект поставки.

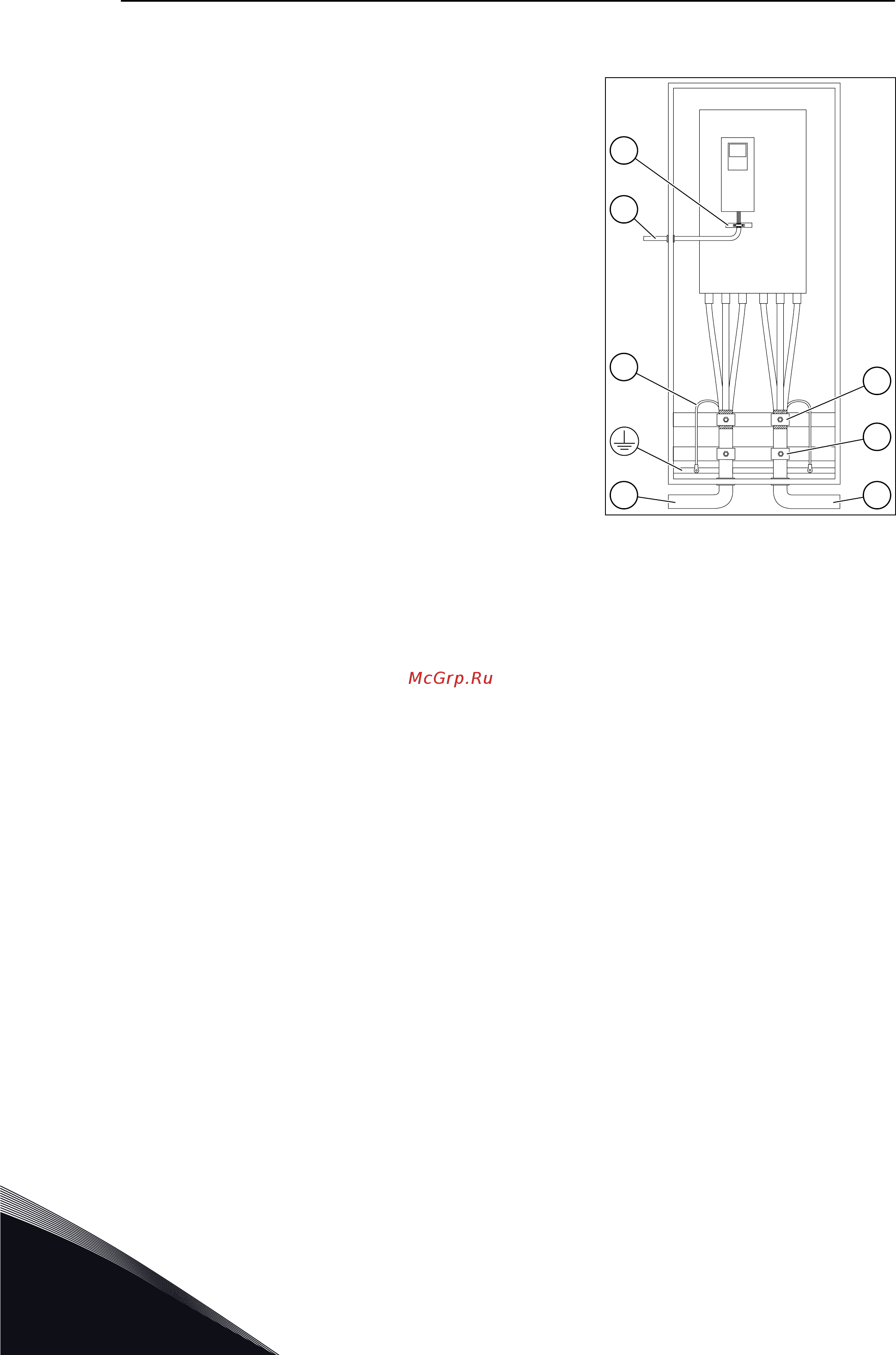

4 Подсоедините кабели. На рисунке изображен
пример правильной прокладки кабелей.
a)
Подсоедините (фазные) провода кабеля сети
электроснабжения, тормоза и двигателя к
соответствующим клеммам. Если
используется кабель тормозного резистора,
подключите его провода к соответствующим
клеммам.
b)
Подключите провод заземления каждого
кабеля к клемме заземления с
использованием зажима заземления провода
заземления.
c)
Убедитесь в том, что внешний провод
заземления подсоединен к шине заземления.
См. главу 2.4 Заземление и защита от
замыкания на землю.
d)
Усилия затяжки см. в Табл. 23.
L1 L2 L3 U V W
B
A
C
E
F
G
D
A. Кабели сети
электроснабжения
B. Кабели двигателей
C. Провод заземления
D. Ослабление натяжения
E. Зажим заземления экрана
кабеля, заземление 360°
F. Кабель управления
G. Заземляющая пластина
кабеля управления
VACON · 68 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
