A B
A
B
C
D
E
AI2
U
I
AI1
U
I
RS-485
OFF
ON
AO1
U
I

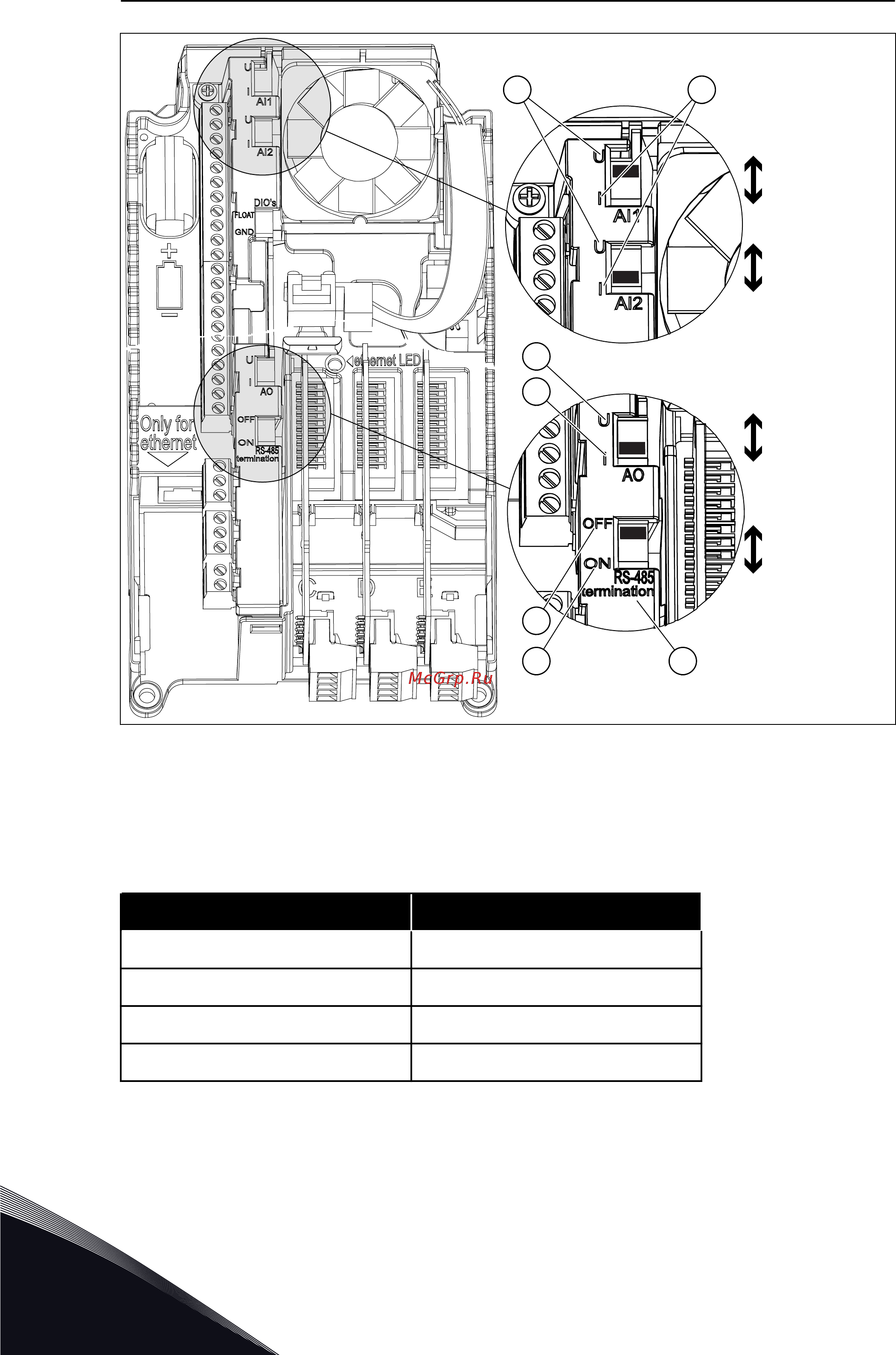

Рис. 22: Положения DIP-переключателей
A. Сигнал напряжения (U), вход 0–10 В
B. Сигнал тока (I), вход 0–20 мА
C. ВЫКЛ.
D. ВКЛ.
E. Окончание шины RS-485
Табл. 26: Положения DIP-переключателей по умолчанию
DIP-переключатель Положение по умолчанию
AI1 U
AI2 I
AO1 I
Окончание шины RS485 ВЫКЛ.
VACON · 76 БЛОК УПРАВЛЕНИЯ
