6 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
6.1 ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ И ВЫБОР КАБЕЛЕЙ
6.1.1 СЕЧЕНИЯ КАБЕЛЕЙ И ДАННЫЕ ПРЕДОХРАНИТЕЛЕЙ
В качестве предохранителей сети электроснабжения (-F1) рекомендуется использовать
предохранители типа gG/gL (IEC 60269-1). Следует использовать предохранители с
достаточным номинальным напряжением в соответствии с напряжением электросети. Не
используйте предохранители с номиналом выше рекомендуемого в Табл. 8.
Предохранители подбираются исключительно для защиты от коротких замыканий.
ПРИМЕЧАНИЕ!
Защиту от перегрузки по току для параллельных кабелей необходимо
обеспечивать с помощью отдельных предохранителей.
Убедитесь, что время срабатывания предохранителя меньше 0,4 секунды. Время
срабатывания должно соответствовать типу предохранителя и импедансу цепи питания.
Привод необходимо защитить с помощью быстродействующих предохранителей типа aR
(-FC1) (см. Табл. 10 и Табл. 12). Не используйте предохранители других типов.
Предохранители не входят в комплект поставки (-F1 или -FC1).
В таблице также показаны стандартные симметрично экранированные типы медных и
алюминиевых кабелей, которые можно использовать с преобразователем частоты.
ПРИМЕЧАНИЕ!
Размеры кабелей электросети и предохранителей подходят для кабелей длиной
100 м, с силой тока в сети электроснабжения I
K
= 20 кА.
B
A
33 3
3
3
-F1
3
-FC1 -TA1-T1

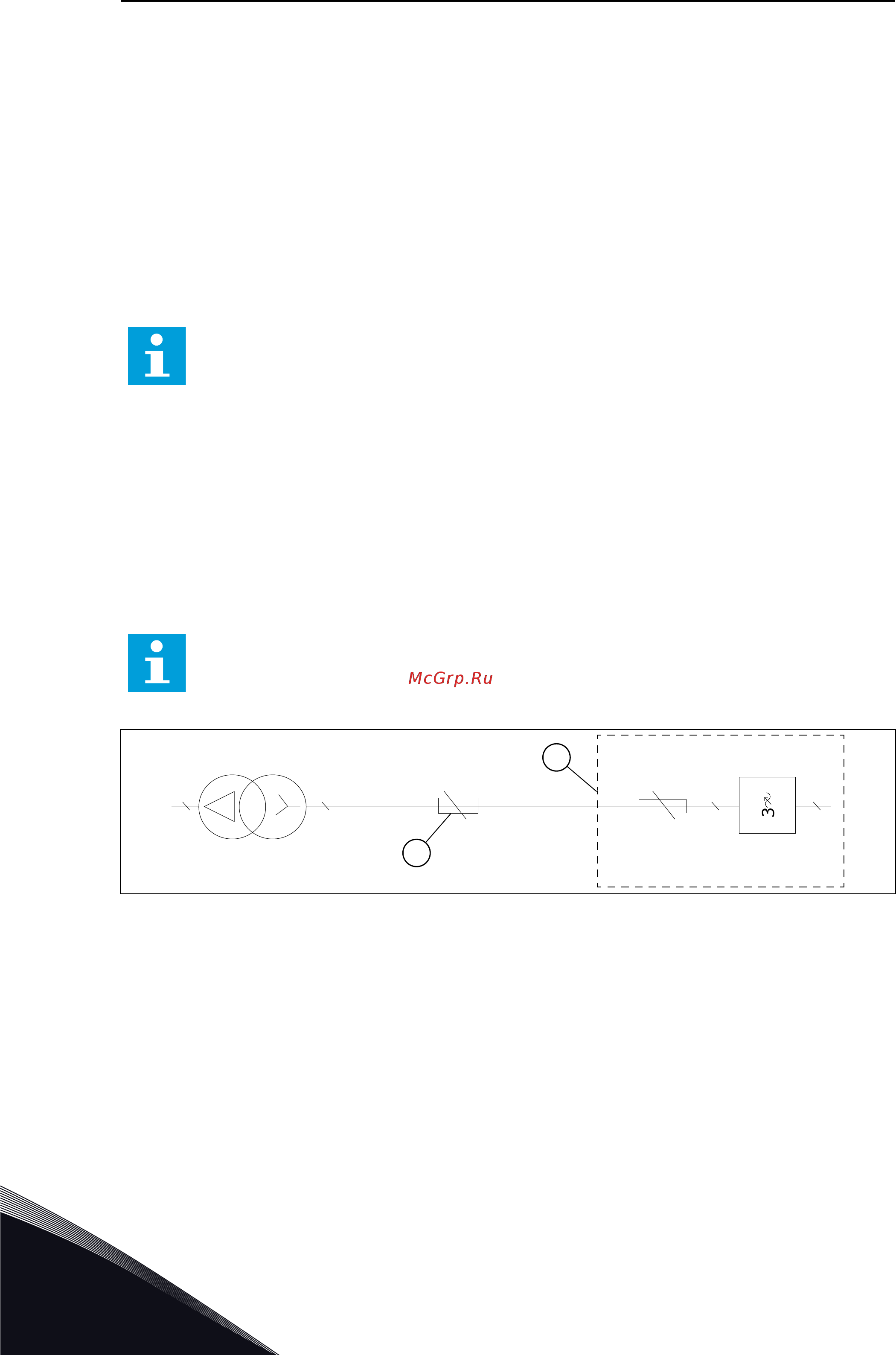

Рис. 16: Расположение предохранителей
A. Предохранители сети
электроснабжения
B. Шкаф
VACON · 38 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
