5.1.3 ОБЩАЯ ИНФОРМАЦИЯ ПО МОНТАЖУ, MR12
B
C C
E
A
D
2L1 2L22L3
PE
PE PE
W/T3V/T2U/T1
W/
T3
V/
T2
U/
T1
W/
T3
V/
T2
U/
T1
PE
L1 L2 L3PE
1L11L2 1L3PE
L1 L2 L3PE
DC-DC+ PE W/T3V/T2U/T1DC-DC+
COM
STO
COM
STO
M
W1V1U1PE

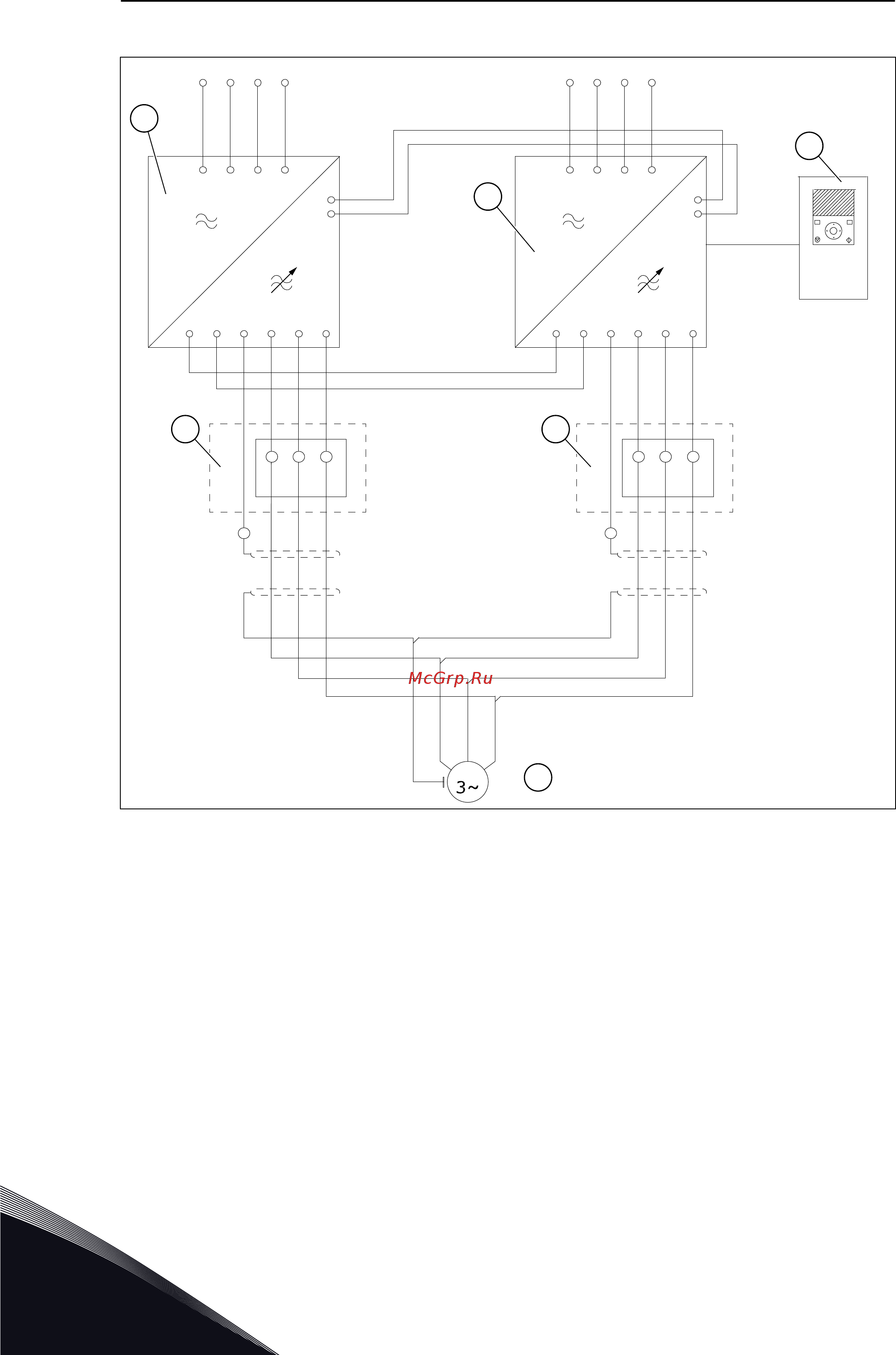

Рис. 11: Схема сети электроснабжения, MR12 без дополнительного модуля и дополнительных
функций
A. Блок питания 1
B. Блок питания 2
C. Дополнительные внешние блоки
подключения питания (+PCTB)
D. Блок управления
E. Симметричное подключение
двигателя. Кабели между блоком
питания и общей точкой соединения
должны иметь одинаковую длину.
Минимальная длина кабелей двигателя между блоком питания и общей точкой
соединения составляет 10 м. При использовании фильтра du/dt кабели могут иметь длину
менее 10 метров.
Дополнительный внешний блок подключения питания позволяет подключать три кабеля
двигателя к одной клемме. Эта функция упрощает подключение больших кабелей
двигателя.
VACON · 30 МОНТАЖ В ШКАФ
5
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
