C
D
B
A

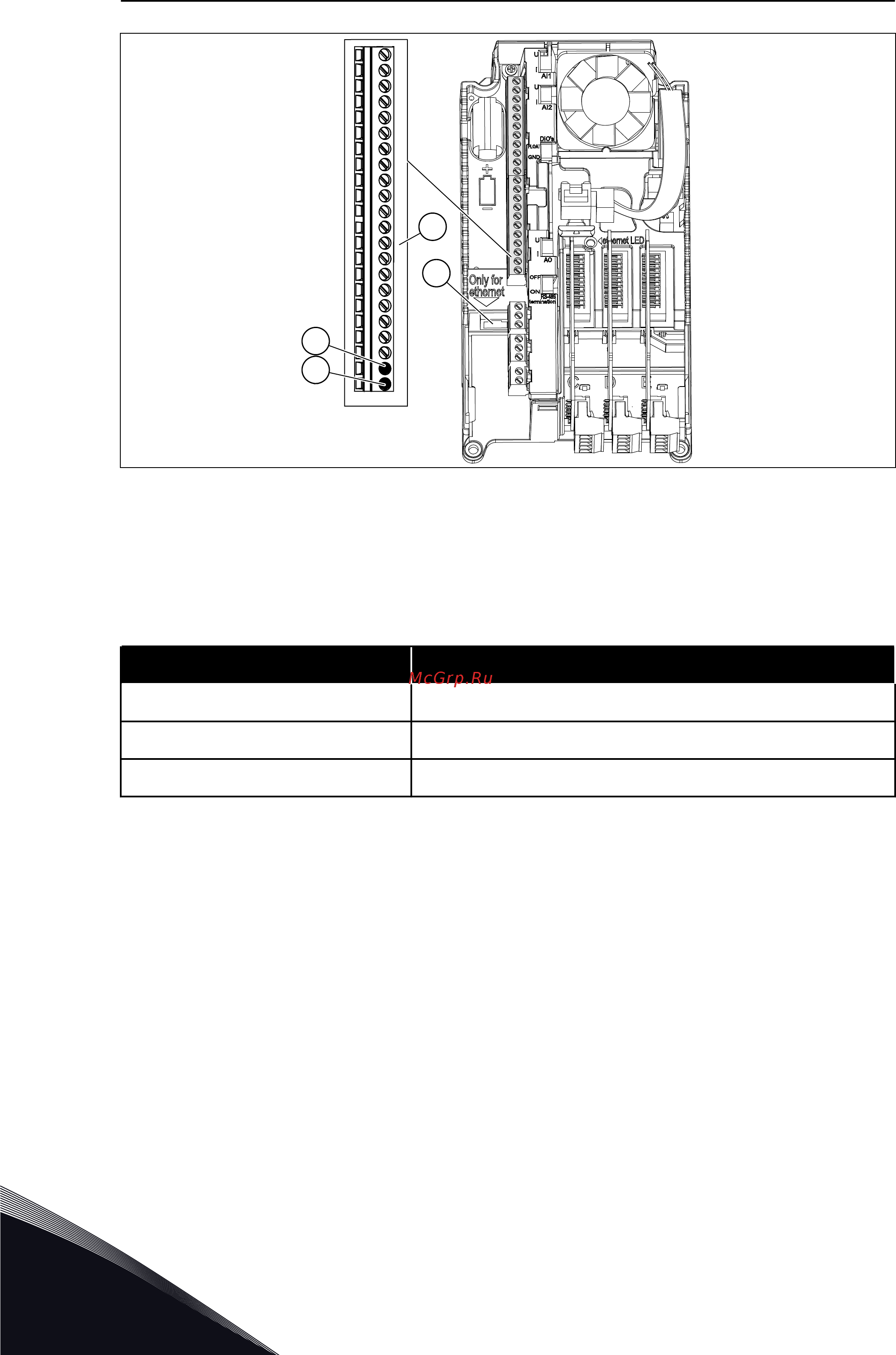

Рис. 24: Разъемы Ethernet и RS485
A. RS485 клемма A = данные -
B. RS485 клемма B = данные +
C. Разъем Ethernet
D. Клеммы управления привода
7.3.1 ПОДКЛЮЧЕНИЕ К ШИНЕ FIELDBUS С ИСПОЛЬЗОВАНИЕМ КАБЕЛЯ ETHERNET
Табл. 27: Данные кабеля Ethernet
Компонент Описание
Тип разъема Экранированный разъем RJ45, максимальная длина: 40 мм
Тип кабеля CAT5e STP
Длина кабеля Максимум 100 м
КАБЕЛИ ETHERNET
1 К этому разъему подключается кабель Ethernet.
2 Установите крышку на заднюю часть привода.
Расстояние между кабелем Ethernet и кабелем
двигателя должно быть не менее 30 см.
Более подробные сведения см. в руководстве по монтажу используемой шины fieldbus.
VACON · 78 БЛОК УПРАВЛЕНИЯ
