Табл. 30: Интервалы между операциями технического обслуживания и выполняемые
действия
Интервал между операциями Действия по техническому обслуживанию
Регулярно Проверьте моменты затяжки клемм.
Проверьте фильтры.
от 6 до 24 месяцев (периодичность будет разной для
разных условий).
Проверьте клеммы кабелей двигателя и сети элек-
троснабжения, а также клеммы управления привода.
Убедитесь в правильности работы вентилятора
охлаждения.
Убедитесь в том, что на клеммах, шинах или на дру-
гих поверхностях нет следов коррозии.
Проверьте фильтры в дверцах шкафа.
Проверьте внутренний фильтр блока питания.
24 месяца (периодичность будет разной для разных
условий).
Очистите радиатор и охлаждающий туннель.
6–10 лет Замените главный вентилятор.
Замените внутренние вентиляторы, при наличии
таковых на приводе.
Замените блок питания вентилятора.
10 лет Замените батарею в часах реального времени (RTC).
Батарея устанавливается дополнительно.
Данная таблица подходит для компонентов Vacon. Для проведения технического
обслуживания компонентов сторонних производителей следуйте указаниям в
соответствующих руководствах.
8.5.2 ЗАМЕНА ВЕНТИЛЯТОРОВ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ
8.5.2.1 Замена вентиляторов в MR8
Ниже приведены указания по замене вентиляторов привода.

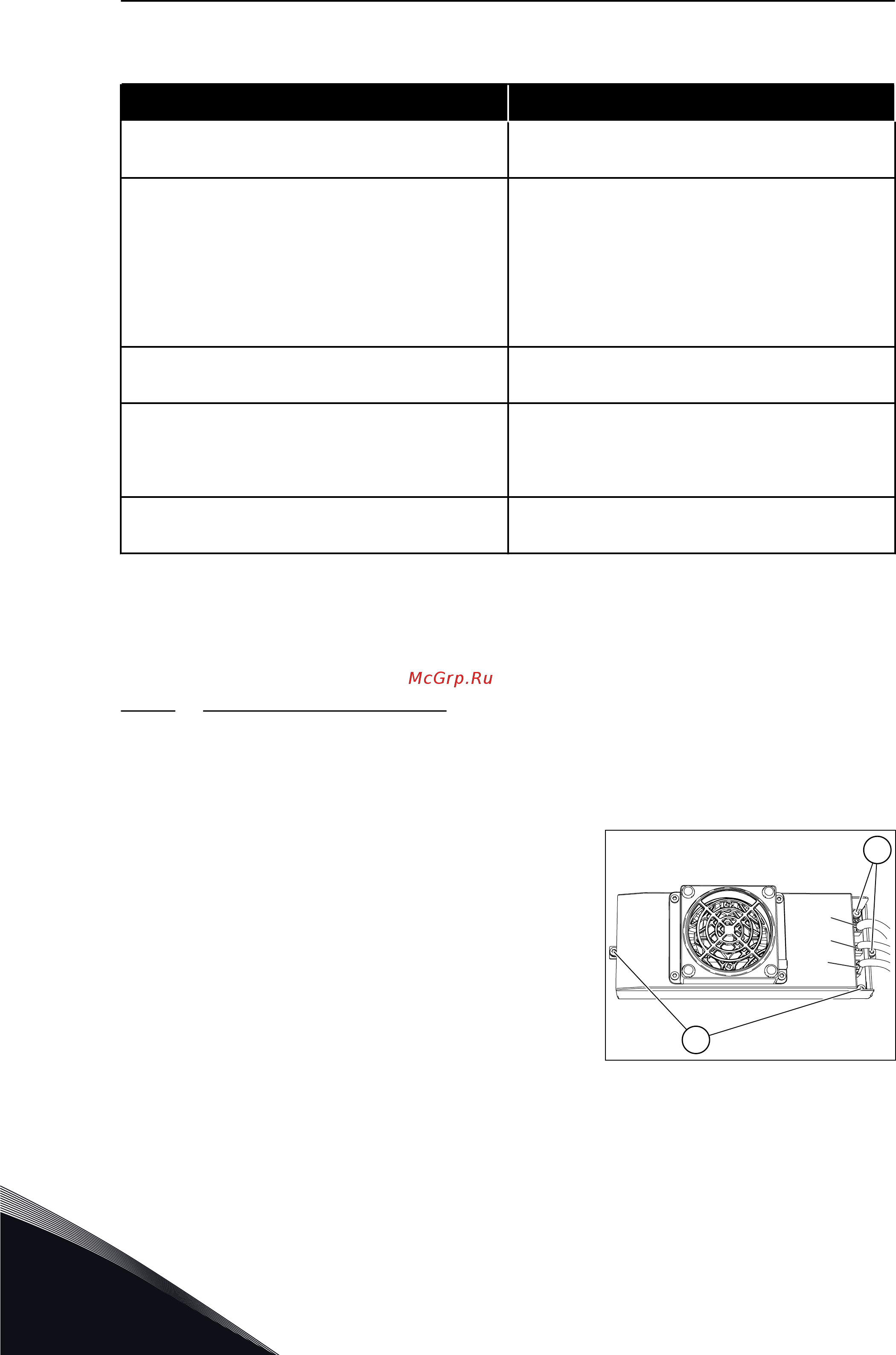

ЗАМЕНА БЛОКА ПИТАНИЯ ВЕНТИЛЯТОРА, MR8
1 Снимите крышку преобразователя частоты.
2 Отключите кабели от блока питания вентилятора.
a)
Отключите кабель питания вентилятора от
разъема X81.
b)
Отключите кабель привода вентилятора от
разъема X61.
c)
Отключите кабель подачи постоянного тока
от разъема X8.
Выкрутите 4 винта, которые удерживают блок
питания вентилятора.
X81
X61
X8
A
A
A. 4 винта
3 Приподнимите блок питания вентилятора.
VACON · 94 ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ
