4 Замените блок питания вентилятора. Закрепите
его винтами.
5 Подключите кабели и установите обратно крышку
привода.

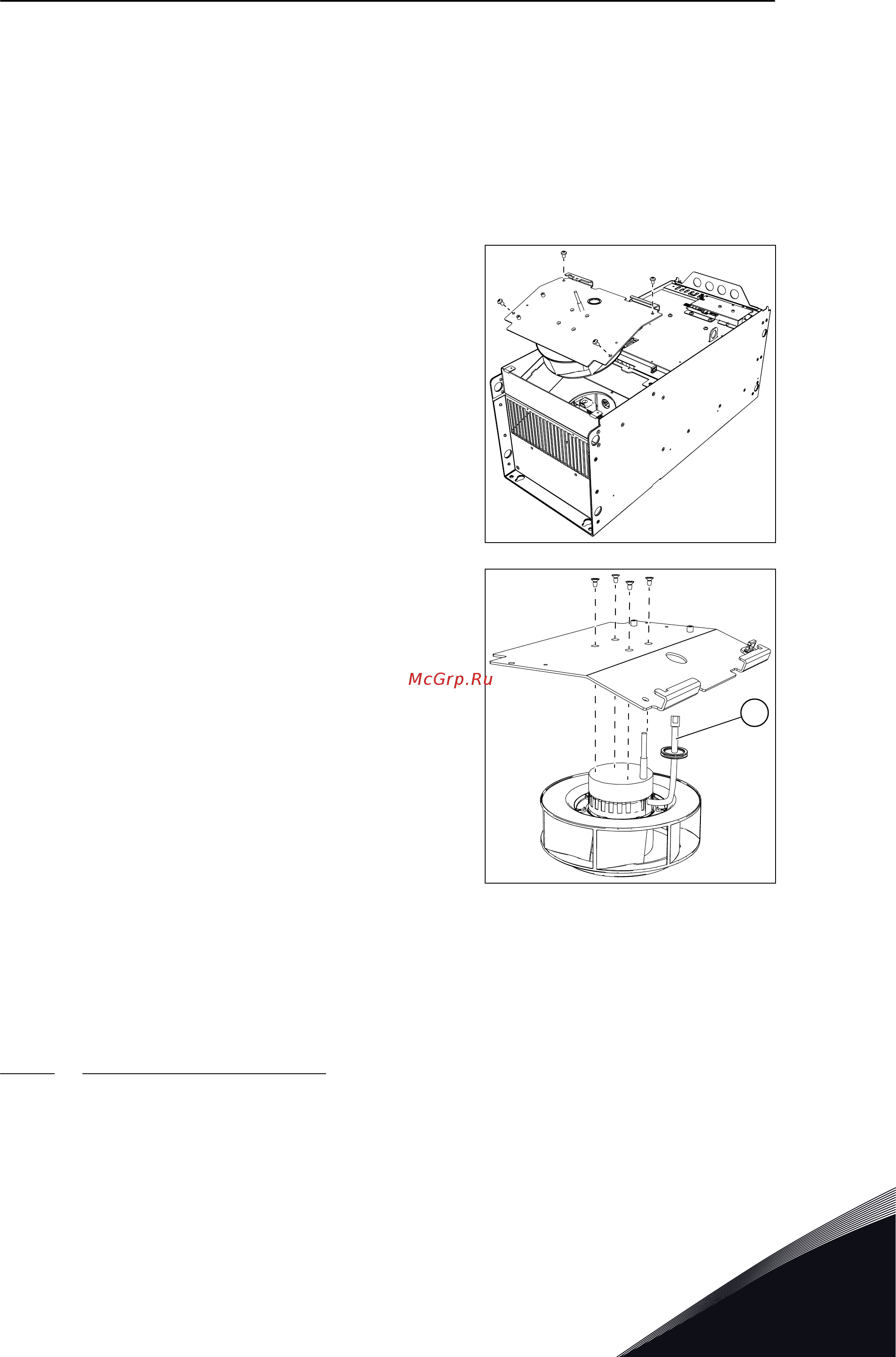

ЗАМЕНА ГЛАВНОГО ВЕНТИЛЯТОРА, MR8
1 Снимите крышку преобразователя частоты.
2 Снимите блок питания вентилятора. См.
предыдущие указания.
3 Выкрутите 4 винта, которые удерживают главный
вентилятор. Приподнимите главный вентилятор.
4 Чтобы отсоединить вентилятор от кожуха,
выкрутите 4 винта.
A
A. Кабель вентилятора
5 Отсоедините втулку на кабеле вентилятора от
кожуха и извлеките кабель.
6 Замените главный вентилятор. Закрутите винты.
7 Заново соберите привод и подключите кабели.
8.5.2.2 Замена вентиляторов в MR9
Ниже приведены указания по замене вентиляторов привода.
ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ VACON · 95
