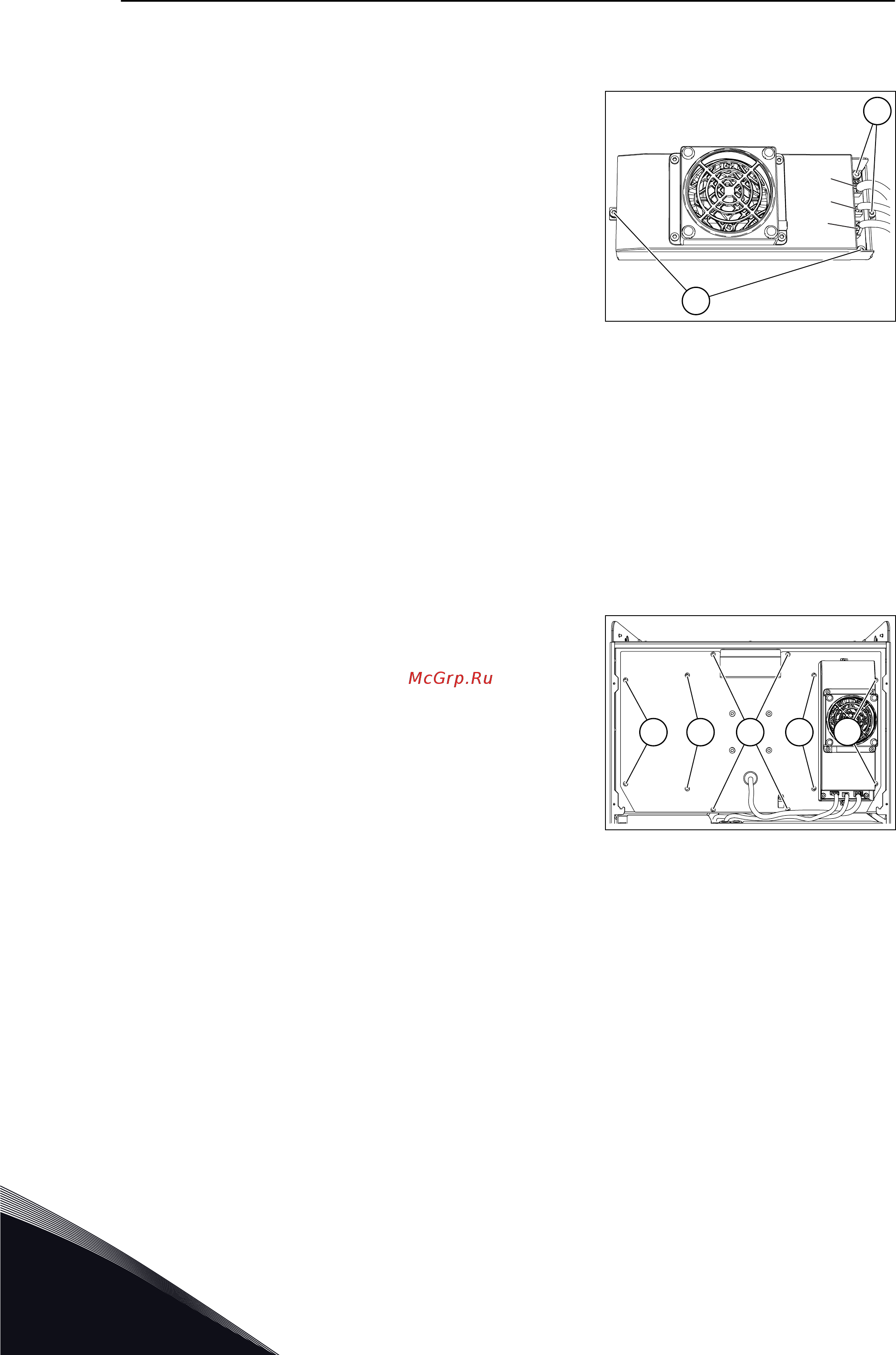

ЗАМЕНА БЛОКА ПИТАНИЯ ВЕНТИЛЯТОРА, MR9
1 Снимите крышку преобразователя частоты.
2 Отключите кабели от блока питания вентилятора.
a)
Отключите кабель питания вентилятора от
разъема X81.
b)
Отключите кабель привода вентилятора от
разъема X61.
c)
Отключите кабель подачи постоянного тока
от разъема X8.
Выкрутите 4 винта, которые удерживают блок
питания вентилятора.
X81
X61
X8
A
A
A. 4 винта
3 Приподнимите блок питания вентилятора.
4 Замените блок питания вентилятора. Закрепите
его винтами.
5 Подключите кабели и установите обратно крышку
привода.
ЗАМЕНА ГЛАВНОГО ВЕНТИЛЯТОРА, MR9
1 Снимите крышку преобразователя частоты.
2 Отключите кабели от блока питания вентилятора.
3 Выкрутите 12 винтов кожуха вентилятора.
Приподнимите главный вентилятор с помощью
ручки.
1
2
2
3
3
VACON · 96 ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ
