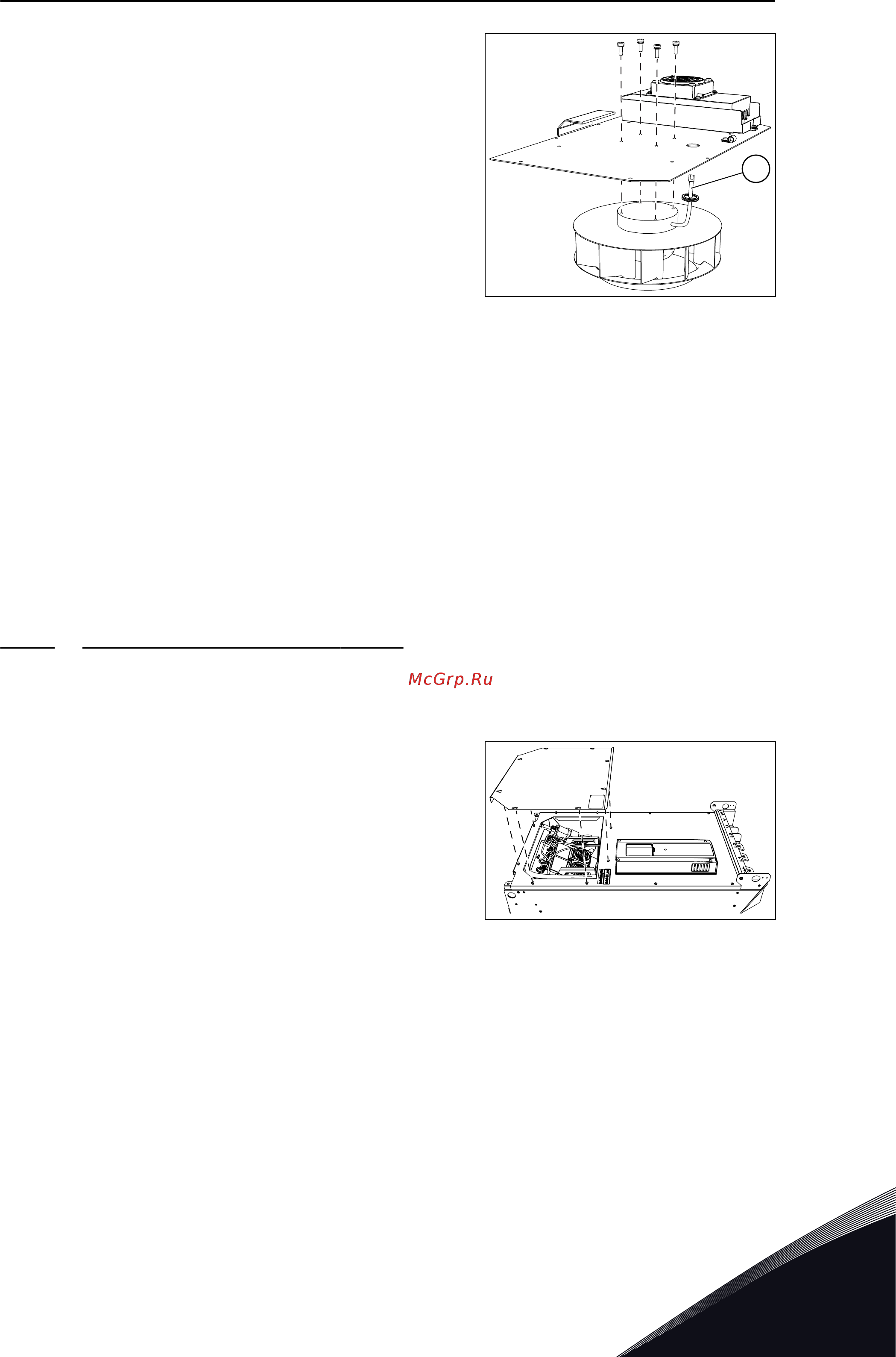

4 Чтобы отсоединить вентилятор от кожуха,
выкрутите 4 винта.
A
A. Кабель вентилятора
5 Отсоедините втулку на кабеле вентилятора от
кожуха и извлеките кабель.
6 Замените главный вентилятор.
a)
При обратной установке главного
вентилятора убедитесь, что
герметизирующая лента под кожухом
вентилятора находится в хорошем состоянии.
b)
Закрутите винты в порядке, указанном на
рисунке главного вентилятора (1 > 2 > 3).
7 Заново соберите привод и подключите кабели.
8.5.2.3 Замена вентиляторов в MR10 и MR12
Ниже приведены указания по замене вентиляторов привода.
ЗАМЕНА УЗЛА ГЛАВНОГО ВЕНТИЛЯТОРА, MR10 И MR12
1 Открутите 8 винтов и снимите крышку
обслуживания.
ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ VACON · 97
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
