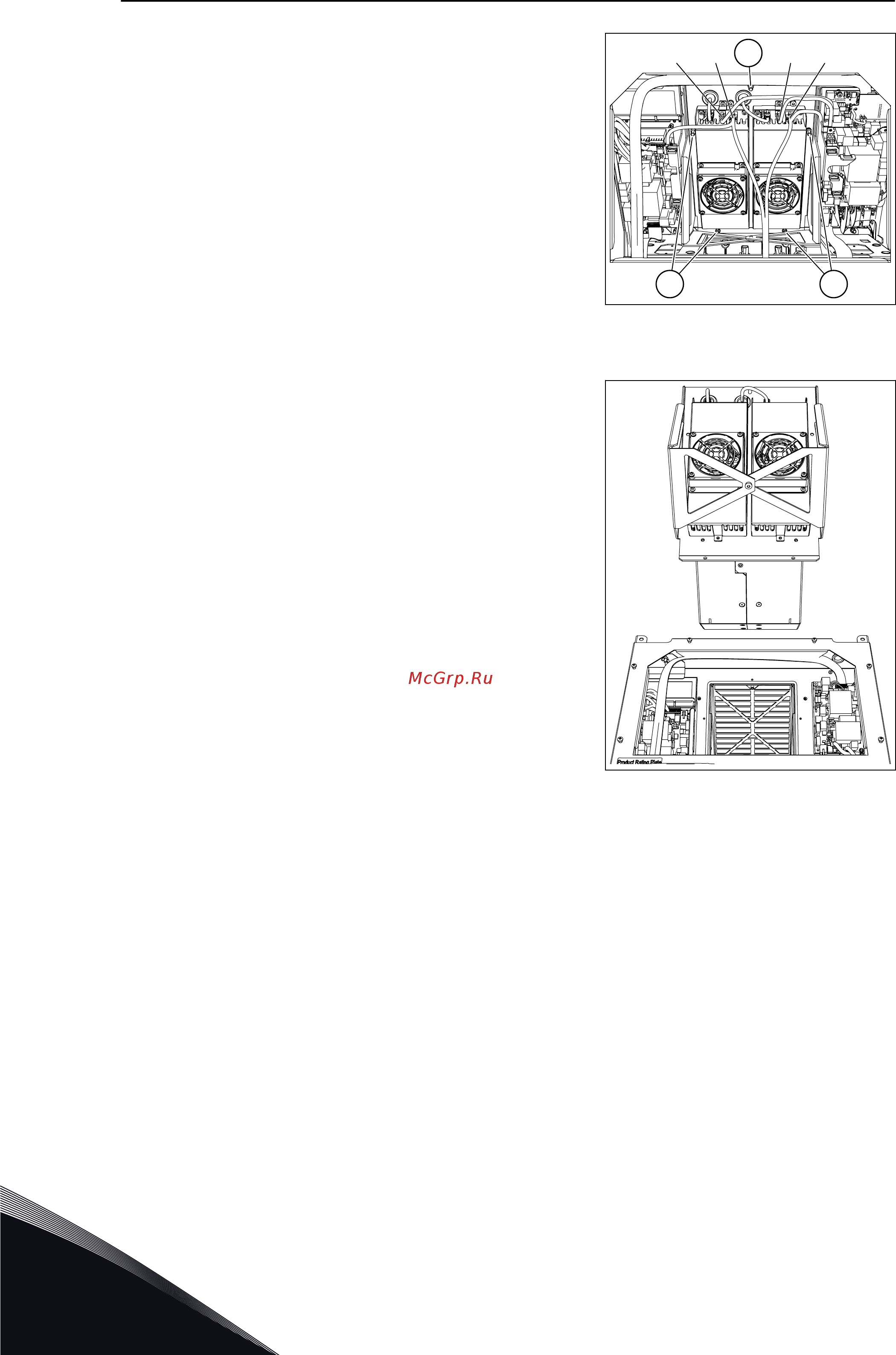

2 Отключите кабели от каждого блока питания
вентилятора.
a)
Отключите кабель привода вентилятора от
разъема X61.
b)
Отключите кабель подачи постоянного тока
от разъема X8.
Открутите 5 винтов.
X61 X8 X61 X8
A
A A
A. 5 винтов
3 Извлеките весь узел вентилятора. Узел
вентилятора весит примерно 11 кг.
4 Замените узел главного вентилятора. Закрепите
его винтами.
5 Подключите кабели и установите крышку
обслуживания.
ЗАМЕНА БЛОКОВ ПИТАНИЯ ВЕНТИЛЯТОРА, MR10 И MR12.
Можно заменить один или оба блока питания вентилятора.
1 Снимите узел главного вентилятора. См.
предыдущие указания.
VACON · 98 ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ
8
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
