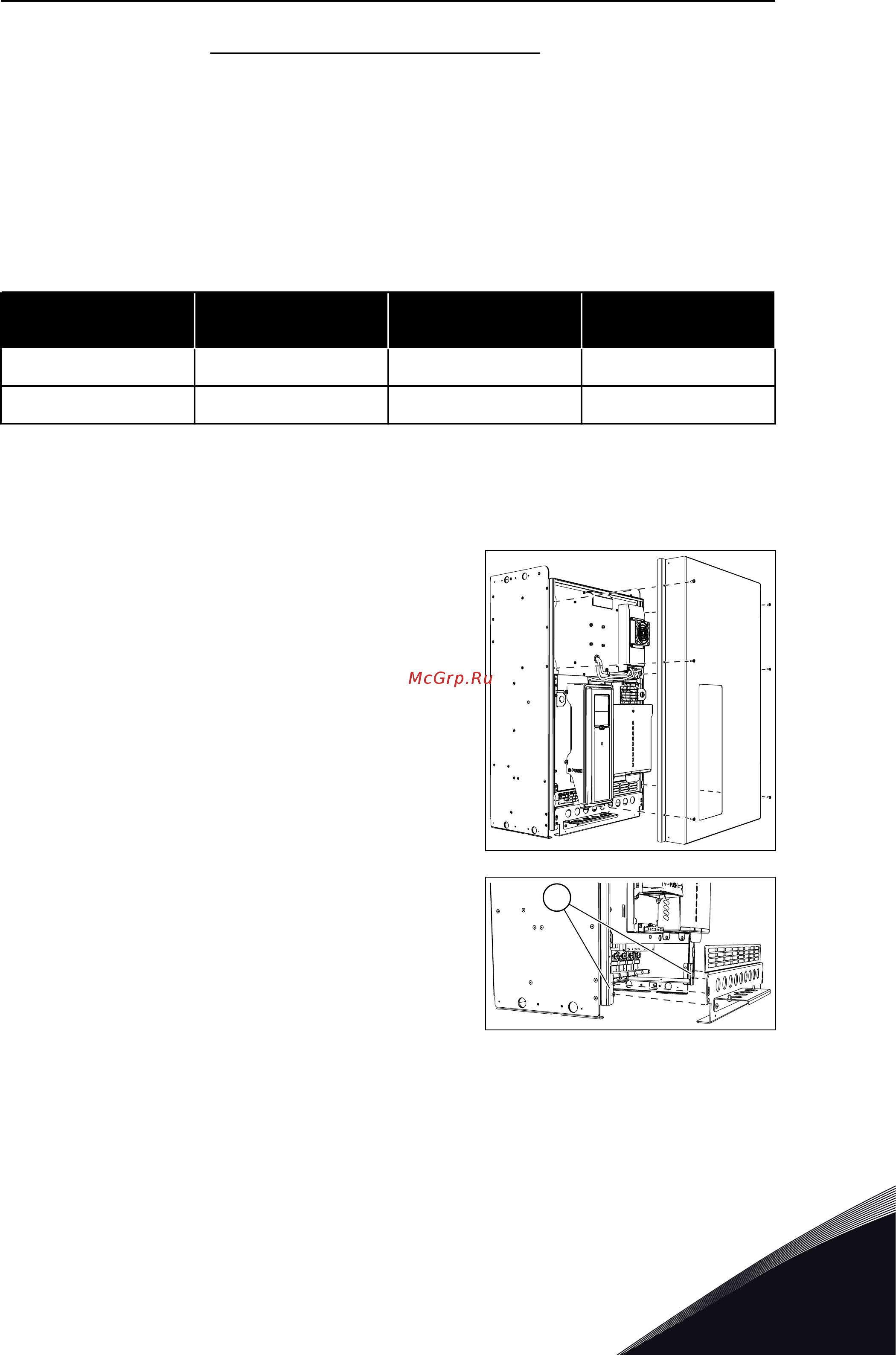

Vacon VACON0100-3L-0087-5-FLOW+IP54 [57/130] Монтаж кабелей
![Vacon VACON0100-3L-0087-5-FLOW+IP54 [57/130] Монтаж кабелей](/views2/1564323/page57/bg39.png)
•
Используйте только симметрично экранированные от ЭМС кабели двигателей.
•
Максимальная длина экранированных кабелей двигателя: 200 м (MR8-MR12).
•
Если необходимо проверить изоляцию кабелей, обратитесь к главе 8.3 для получения
соответствующих инструкций.
•
Если кабели двигателя проложены параллельно другим кабелям на большой длине,
выдерживайте требуемые минимальные расстояния.
•
Минимальные расстояния должны соблюдаться также между кабелями двигателя и
сигнальными кабелями других систем.
Табл. 20: Требуемое минимальное расстояние между кабелями при параллельной
прокладке на большой длине
Расстояние между
кабелями [м]
Длина экранированного
кабеля [м]
Расстояние между
кабелями [футов]
Длина экранированного
кабеля [футов]
0.3 ≤ 50 1.0 ≤ 164.0
1.0 ≤ 200 3.3 ≤ 656.1
6.4 МОНТАЖ КАБЕЛЕЙ
6.4.1 РАЗМЕРЫ КОРПУСА MR8 И MR9
1 Только MR9: Снимите крышку преобразователя
частоты.
2 Только MR9: Выверните винты и снимите
уплотнительную крышку.
A
A. Винты
СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ VACON · 57
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
