7 Установите на место крышку клеммного отсека, а
затем крышку дополнительного модуля.
8 Убедитесь в том, что провод заземления
подключен к двигателю и клеммам,
обозначенным символом
.
a)
Для обеспечения соответствия требованиям
стандарта EN61800-5-1 следуйте
инструкциям, указанным в главе 2.4
Заземление и защита от замыкания на землю.
A
C
D
B
Max. 70 Nm (620 lb-in)
20°
+/-5°

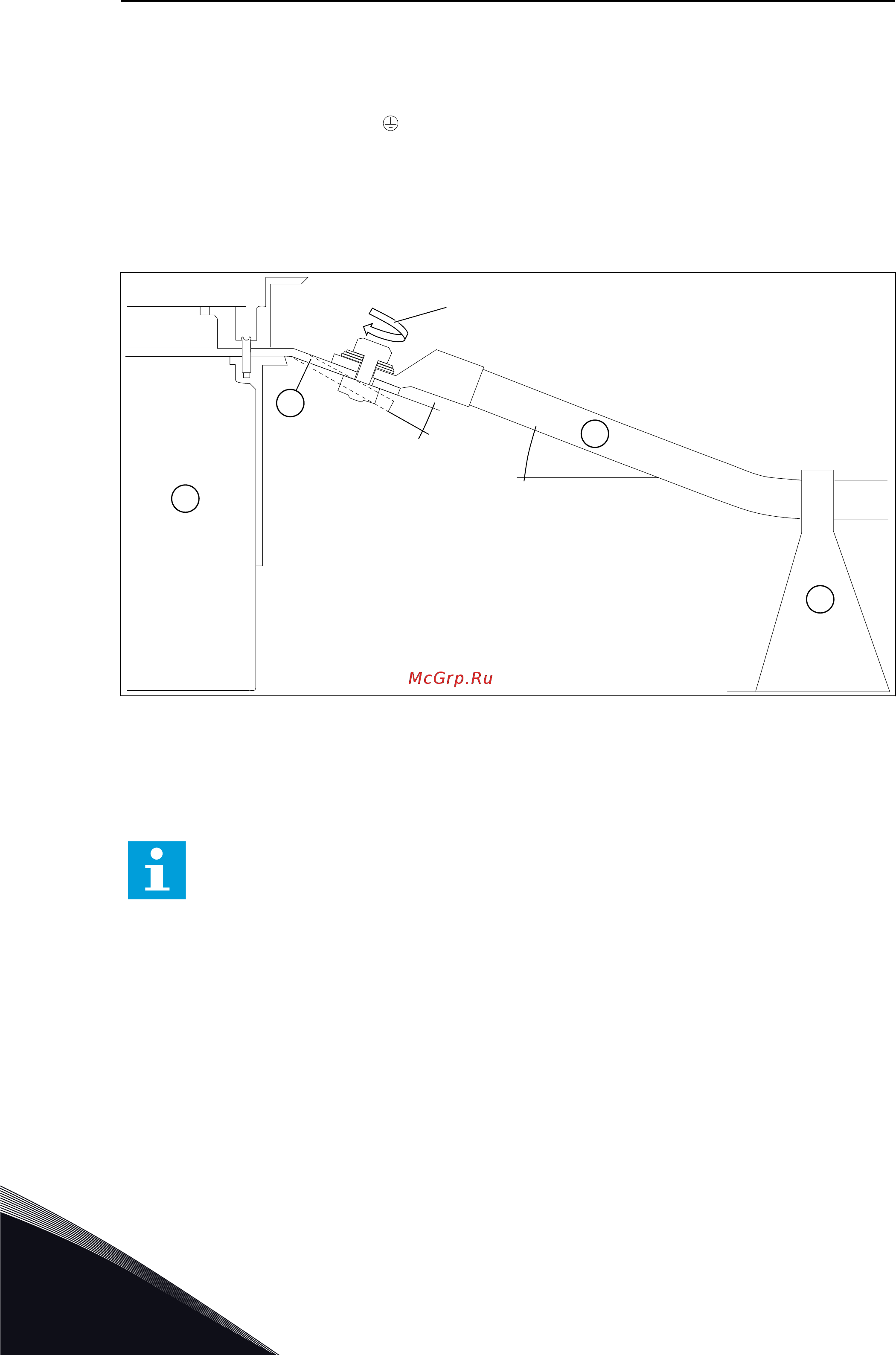

Рис. 17: Механическая опора для кабелей при использовании привода без дополнительного
модуля
A. Привод переменного тока
B. Соединительная шина. Клеммы L1, L2,
L3, U/T1, V/T2, W/T3.
C. Кабель питания
D. Кабельная опора
ПРИМЕЧАНИЕ!
Убедитесь, что утечка по поверхности и воздушные зазоры соответствуют
требованиям вашего монтажа и местным нормативам.
VACON · 66 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
