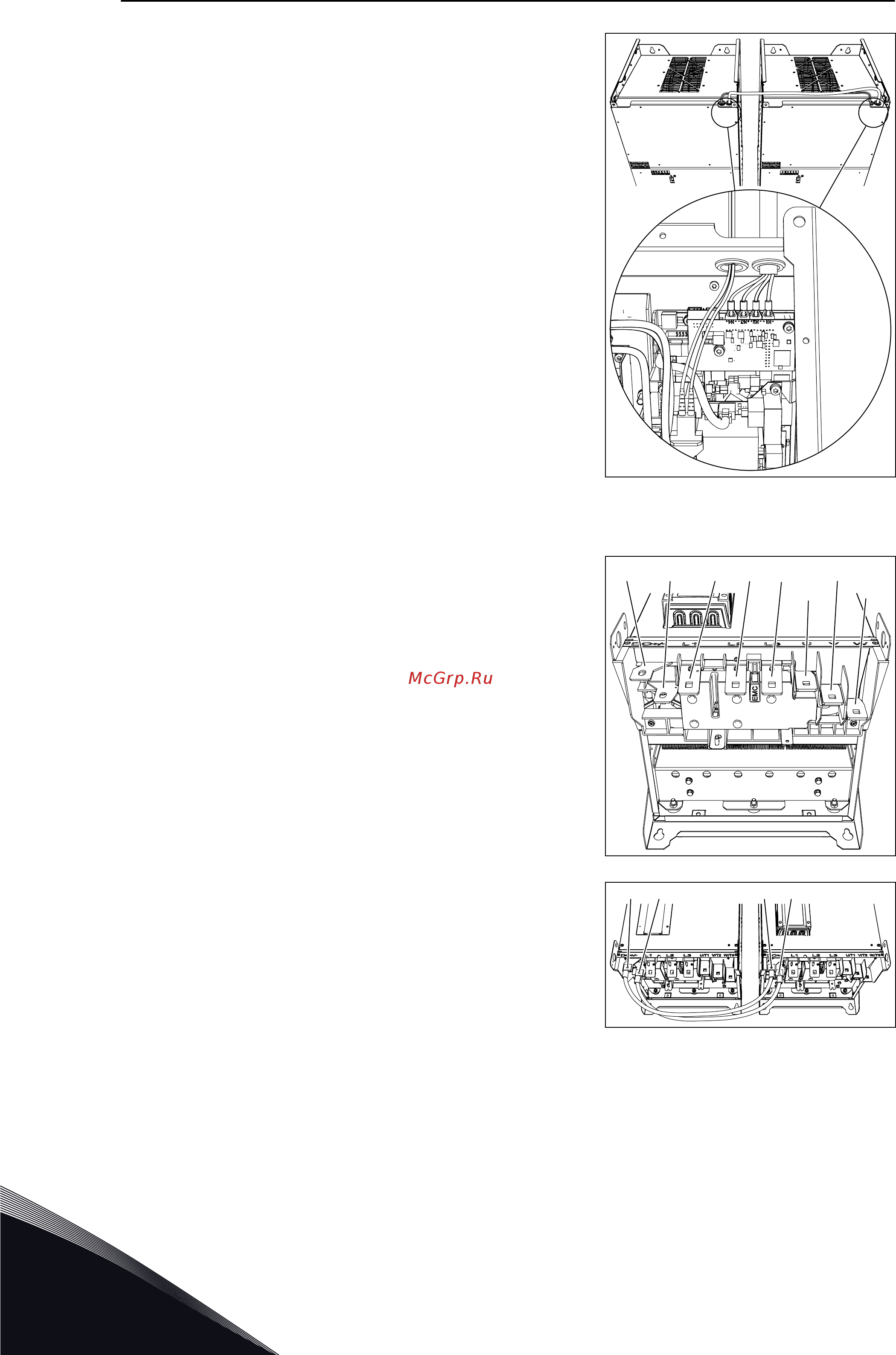

2 Подключите блоки питания друг к другу
оптоволоконным кабелем.
МОНТАЖ КАБЕЛЕЙ БЕЗ ДОПОЛНИТЕЛЬНОГО МОДУЛЯ
1 Найдите клеммы кабелей двигателя.
DC+ L1 L2 L3
U/T1
V/T2
W/T3
DC-
2 В MR12 подключите клеммы постоянного тока
двух блоков питания с помощью кабеля звена
постоянного тока. Подключите друг к другу
клеммы DC+ и подключите друг к другу клеммы
DC-.
Кабель звена постоянного тока входит в
комплект поставки.
DC+ DC- DC+ DC-
VACON · 62 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
6
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
