1 Серия DC1
1.3 Проверка комплектации
DC1 frequency inverter 10/12 MN04020003Z-EN www.eaton.com 11
1.3 Проверка комплектации

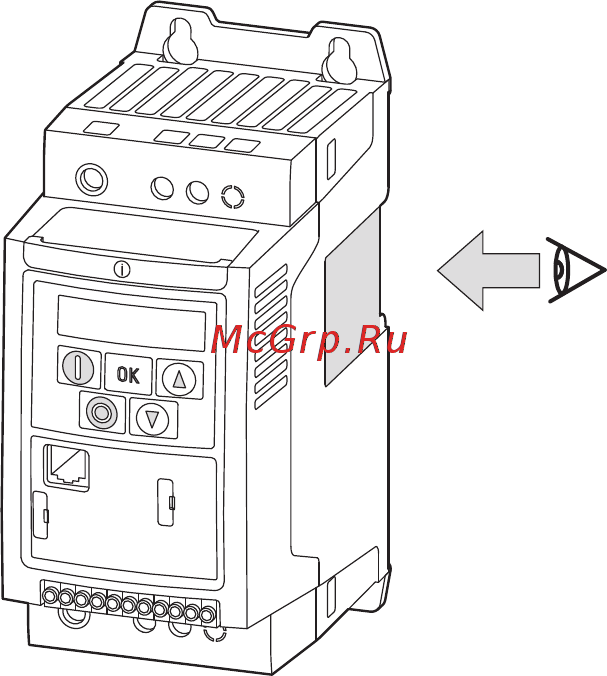

Рисунок 2: расположение заводской таблички преобразователя частоты DC1
Преобразователи частоты DC1 соответствующим образом упаковываются и
подготавливаются к транспортировке. Устройства должны быть доставлены
потребителю только в оригинальной упаковке с использованием
соответствующих транспортных средств с соблюдением всех инструкций и
рекомендаций производителя.
Сразу после получения заказа необходимо вскрыть упаковку
соответствующим инструментом и убедиться в полноте комплектации
оборудования и отсутствии повреждений.
→
Перед открытием упаковки следует проверить маркировку
на предмет соответствия полученного преобразователя
заказанному.
⏚
