6 Параметры
6.2 Цифровые и аналоговые входы
128 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com
6.2.10.1 Характер изменения скорости без компенсации скольжения
В трехфазном асинхронном двигателе, подключенном к трехфазному
источнику переменного тока, наблюдается постоянная скорость вращения
ротора (n
1
, Р-10, параметры на заводской табличке) соответственно
количеству полюсных пар и частоте в электрической сети. Скольжение
в данном случае определяется как разность между вращающимися полями
статора и ротора. При работе в постоянном режиме скольжение постоянно.
Изменение нагрузки a на валу двигателя приводит к увеличению скольжения
(Δn) и уменьшению скорости ротора b.
При управляемой работе (график зависимости U/f) данная разность
скоростей, зависящая от нагрузки, не может быть компенсирована
преобразователем частоты. Характер изменения скорости двигателя
соответствует таковому для двигателя с подключением к трехфазному
источнику переменного тока.

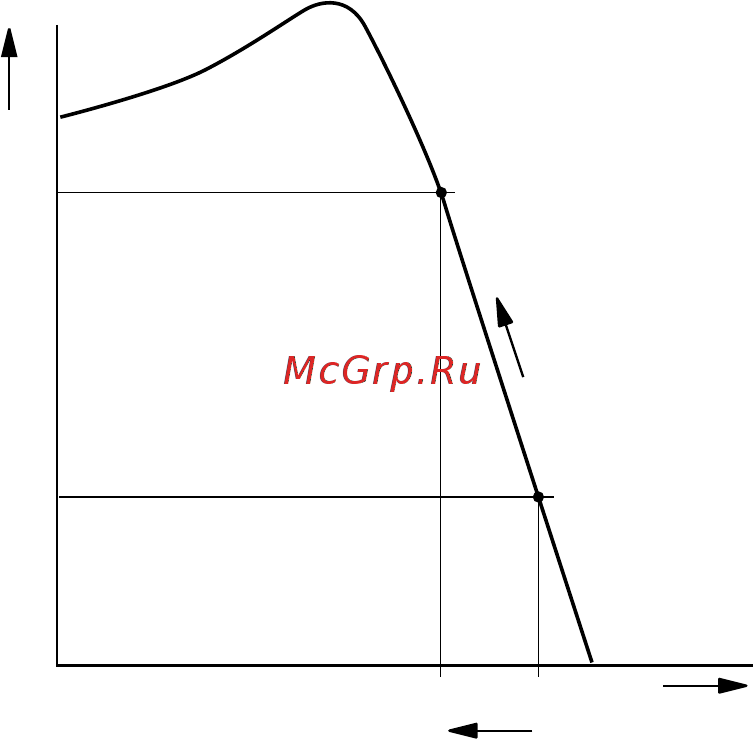

Рисунок 76: характер изменения скорости без компенсации скольжения
D n
M
M
2
M
1
n
1
n
2
n
a
b
