1 Серия DC1
1.6 Ключевые характеристики
22 DC1 frequency inverter 10/12 MN04020003Z-EN www.eaton.com
1.6 Ключевые характеристики
В устройстве серии DC1 происходит преобразование переменного
напряжения сети питания в постоянное, которое затем используется для
формирования одно- или трехфазного переменного напряжения
с регулируемой частотой и заданной амплитудой для управления частотой
вращения двигателей переменного тока или трехфазных асинхронных
двигателей.

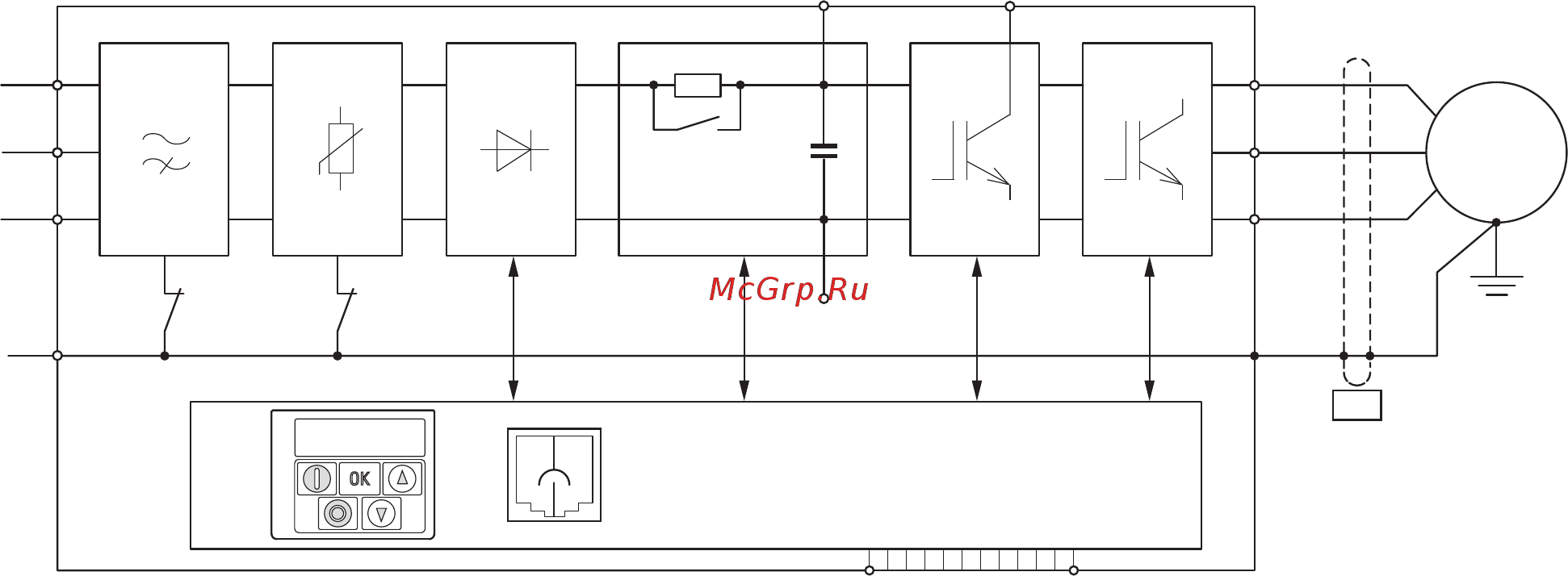

Рисунок 6: блок-схема; компоненты преобразователя частоты DC1
a L1/L, L2/N, L3, защитное заземление; напряжение сети питания U
LN
=U
e
при 50/60 Гц:
DC1-S2… однофазное, 230 В переменного тока для двигателей переменного тока;
DC1-1D…: однофазная сеть питания (1 фаза,115 В переменного тока), с удвоителем напряжения;
DC1-12…: однофазная сеть питания (1 фаза или 2 фазы, 230/240 В переменного тока), фидер
двигателя (3 фазы, 230 В переменного тока);
DC1-32…: трехфазная сеть питания (3 фазы, 230/240 В переменного тока), фидер двигателя
(3 фазы, 230 В переменного тока);
DC1-34…: трехфазная сеть питания (3 фазы, 400/480 В переменного тока), фидер двигателя
(3 фазы, 400 В переменного тока).
b Встроенный фильтр подавления радиопомех (за исключением DC1-1D…), подключение фильтра
к защитному заземлению.
c Внутренний фильтр напряжения, подключение варистора к защитному заземлению
d Выпрямительный мост: преобразование переменного напряжения в постоянное.
e Звено постоянного тока с зарядным резистором, конденсатором и источником питания с переклю-
чаемыми режимами (SMPS).
f Тормозной прерыватель для внешнего тормозного резистора (подключения DC+ и BR только в типо-
размерах FS2 и FS3)
g Инвертор на основе БТИЗ. Предназначен для преобразования постоянного напряжения звена посто-
янного тока (U
DC
) в переменное напряжение (U
2
) с переменной амплитудой и частотой (f
2
).
+
-
+
-
+
-
M
3 ~
U
L3
L2/N
L1/L
W
V
U
②①③④⑤⑥⑦
⑩
⑧⑨
DC-
DC+ BR
EMC VAR
CPU
1 … 11
PES
