9 Приложение
9.3 Интерфейсная плата ПК
DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com 171
9.3 Интерфейсная плата ПК
9.3.1 DX-COM-STICK
– Модуль подключения к ПК DX-COM-STICK
– Справочная брошюра
– Программное обеспечение для настройки параметров drivesConnect и драйвер
Компьютерный модуль интерфейса DX-COM-STICK предназначен для
обеспечения передачи данных между преобразователем частоты серии DC1 и
компьютером с ОС Windows (двухточечное соединение). При использовании
совместно с программным обеспечением для настройки параметров
drivesConnect возможно выполнение следующих задач:
• загрузка и выгрузка параметров;
• сохранение параметров и сравнение их друг с другом;
• печать списков параметров;
• отображение на мониторе осциллограмм,
их сохранение и печать.
Установка и подключение модуля DX-COM-STICK выполняется без применения
какого-либо инструментария: модуль DX-COM-STICK вставляется в разъем
на лицевой стороне преобразователя частоты.

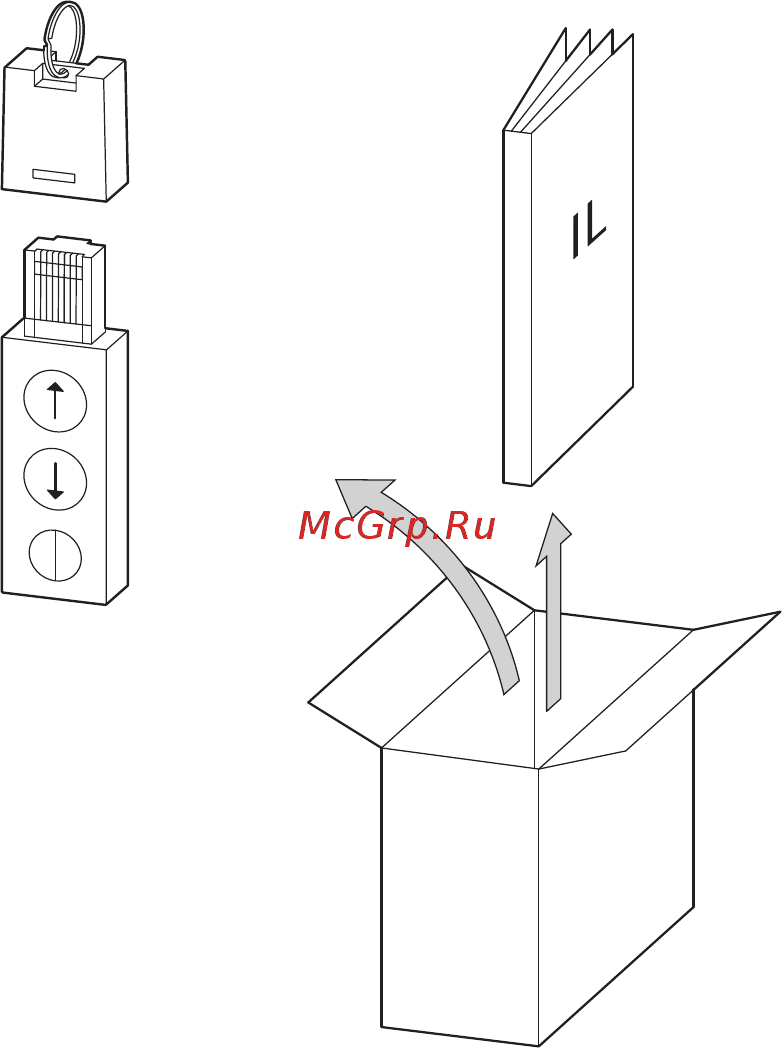

Рисунок 89: Комплект поставки DX-COM-STICK
→
Плата подключения к ПК DX-COM-STICK не входит в комплект
поставки преобразователя частоты DC1.
