3 Установка оборудования
3.4 Выполнение электрических подключений
DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com 71
Рисунок 43: примеры заделки изолированного конца управляющего кабеля

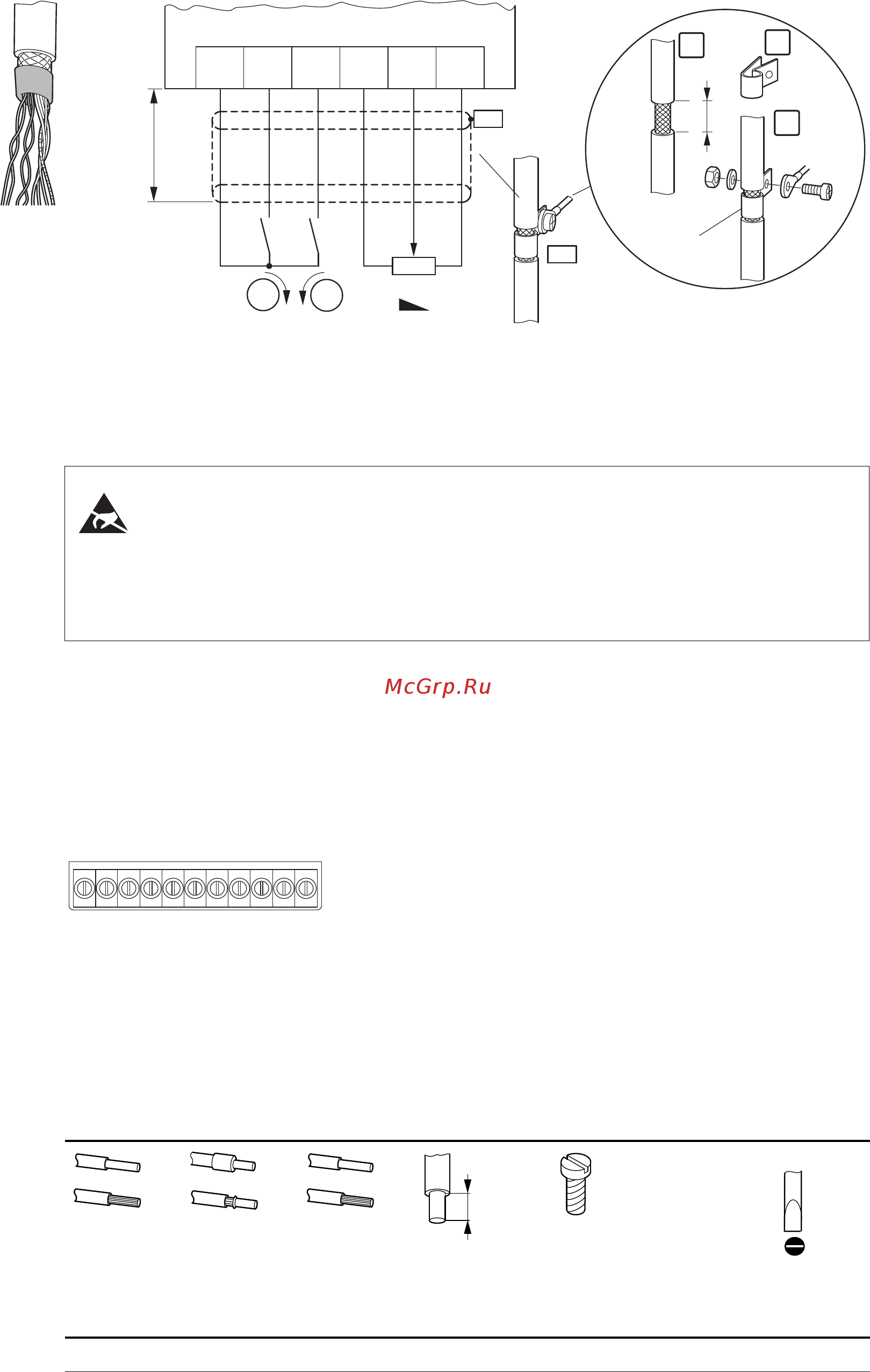

3.4.2.1 Схема расположения и обозначения
На рисунке ниже указано расположение и обозначения управляющих клемм
преобразователей частоты DC1.
Рисунок 44: Схема расположения и заводские обозначения управляющих клемм
Клеммы являются штыревыми. Их функциональные возможности и
допустимые подключаемые нагрузки могут быть расширены с помощью
дополнительных модулей DXC-EXT-…
Рисунок 45: Размеры и конструкции управляющих клемм
5 6
7
1 2
3
+10 V AI1
0 V
+24 V DI1
DI2
PE
PES
PES
M
4K7
R1
M
FWD REV
ZB4-102-KS1
15 mm
(0.59”)
M4
2
Cu 2.5 mm
1
2
3
≦ 20 m
(≦ 65.62 ft)
Меры по предотвращению электростатического разряда
Перед прикосновением к клеммам управляющих сигналов или к
печатной плате следует снять с себя электростатический заряд,
воспользовавшись заземленной поверхностью, для
предотвращения повреждений, вызываемых электростатическим
разрядом.
M3
мм
2
мм
2
AWG мм дюймов Н·м фунт
силы-фут
мм
0,14–1,5 0,25–0,5 26–16 5 0,2 0,22–0,25 0,16–0,18 0,4 х 2,5
1234567891011
+24
DI1
AI11
OV
DI2
DI3
A01
OV
K13
K14
+10 V
