Преобразователи частоты PowerXL™

130

Технические сведения о двигателях

Критерии выбора двигателя

Для каждой приводной системы требует-

ся двигатель.

Скорость вращения, крутящий момент

и управляемость каждого двигателя

должны соответствовать требованиям

конкретной задачи. Для этого использу-

ется следующие общие правила:

Применение определяет привод. На про-

мышленных предприятиях и в больших

зданиях наиболее часто используется

3-фазный асинхронный двигатель. На-

дежная и простая конструкция, высокая

степень защиты и стандартные типы – это

основные черты этого недорогого электро-

двигателя.

Подключение двигателя

При подключении 3-фазного электро-

двигателя к электросети, нужно удо-

стовериться, что данные на шильдике

двигателя соответствуют напряжению

сети и

частоте.

Стандартное соединение осуществля-

ется через шесть винтовых клемм в

клеммной коробке двигателя и по двум

типам схем, соединение звездой и со-

единение треугольником, в зависимости

от напряжения сети.

Направление вращения двигателя

всегда можно определить, взглянув на

приводной вал двигателя (со стороны

привода). В двигателях с двумя концами

вала движущийся конец обозначается

буквой D (= Drive), а неподвижный конец

буквой N (= No drive).

Независимо от типа схемы подключения

и типа трехфазного асинхронного элек-

тродвигателя, соединения должны быть

помечены так, чтобы их алфавитная

последовательность (например, U1, V1,

W1) соответствовала последователь-

ности чередования фаз сетевого на-

пряжения (L1, L2, L3) и чтобы двигатель

вращался по часовой стрелке.

В трехфазном асинхронном двигателе

три обмотки расположены со сме-

щением относительно друг друга на

120°/р (р = число пар полюсов). Чтобы

создать вращающееся магнитное поле

в электродвигателе, на каждую фазу по

очереди подается переменное напряже-

ние с задержкой по времени 120°.

Эффект индуктивности вызывает обра-

зование в обмотке ротора вращающегося

магнитного поля и крутящего момента.

Скорость вращения двигателя, таким

образом, зависит от количества пар по-

люсов и частоты питающего напряжения.

Направление вращения можно изменить,

поменяв местами две фазы питающего

напряжения.

По часовой стрелке

(FWD)

Против часовой стрелки

(REV)

FWD = Вращение вперед (по часовой стрелке)

REV = Вращение назад (против часовой стрелки)

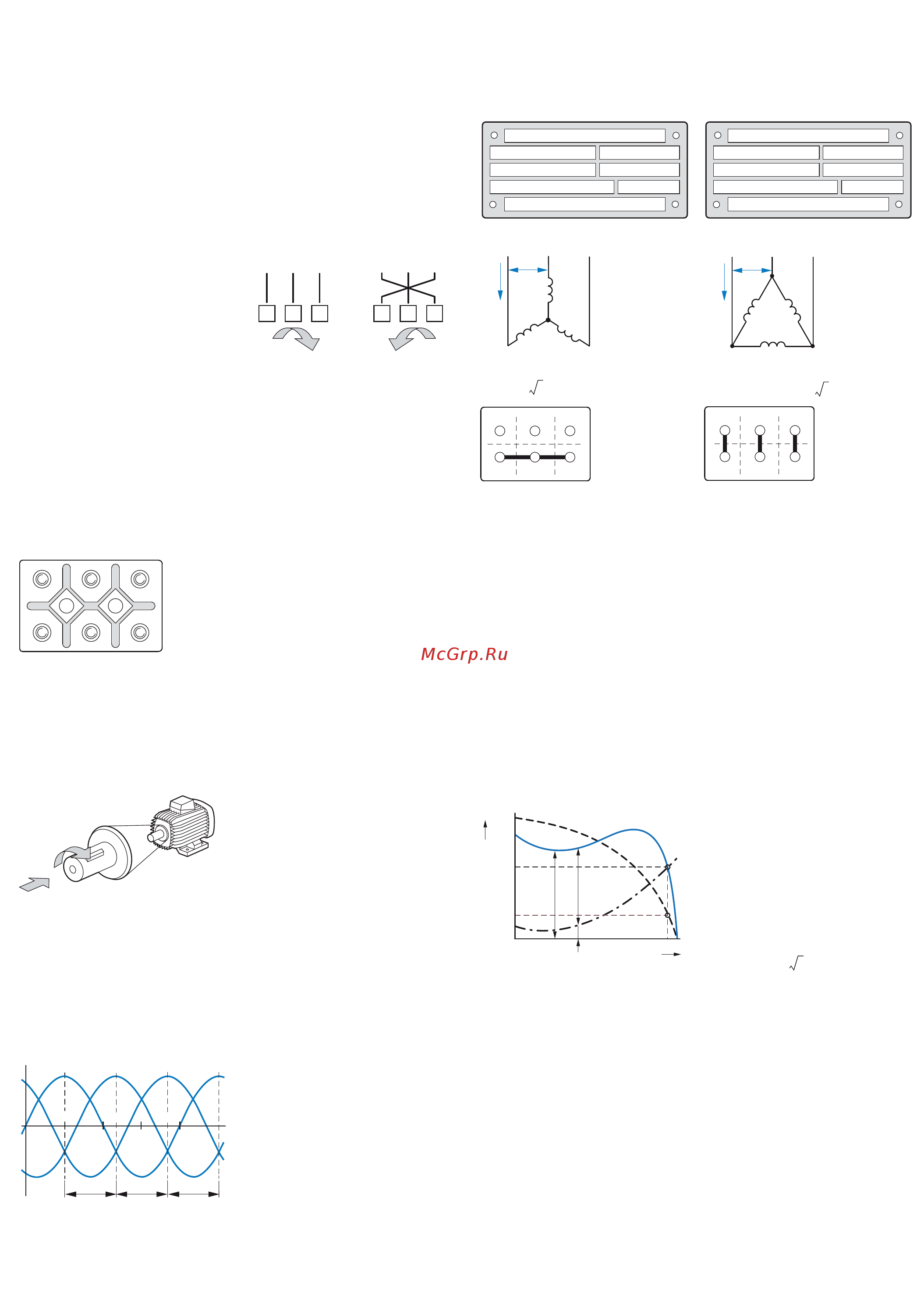

Информация на шильдике двигателя

На шильдике двигателя должны быть

указано его электрические и механи-

ческие характеристики (IEC 34-1, VDE

0530). Данные на шильдике касаются

стационарного режима работы двигателя

в месте его эксплуатации (MN, например

при напряжении 400 В и частоте 50 Гц).

Эксплуатационные данные нестабильные

в фазе пуска двигателя. На следующих

примерах показаны шильдики для двух

двигателей с мощностью на валу 4

кВт и

соответствующие схемы соединения для

3-фазной сети переменного тока с напря-

жением 400 В и частотой 50 Гц.

Схема соединения звездой

• При указанном напряжении 230/400

В этот двигатель должен быть под-

ключен к 3-фазной системе (U

400 В) по схеме соединения звездой.

• Напряжение каждой обмотки двига-

теля рассчитано на 230 В. Поэтому

обмотки должны быть соединены в

последовательности согласно фаз-

ному напряжению (400 В).

• Три фазы обмотки (W2-U2-V2) под-

ключаются в клеммной коробке к так

называемой нейтральной точке звез-

ды. Напряжение на отдельных фазах

к нейтральной точке звезды состав-

ляет 230 В (= U

Пусковые характеристики

На следующем рисунке показаны харак-

теристические кривые пуска трехфазного

асинхронного электродвигателя.

: Пусковой ток

: Номинальный рабочий ток в рабочем

режиме

: Пусковой момент

: Момент ускорения (M

> M

)

: Максимальный вращающий момент

: Нагружающий момент

: Двигательный момент

: Вращающий момент при номинальной

нагрузке, (стабильный рабочий режим,

точка пересечения кривой зависимости

крутящего момента от числа оборотов с

нагрузочной характеристикой)

: Минимальный пусковой момент

n: Частота вращения (фактическое значе-

ние)

: Номинальная скорость в рабочей точке

: Синхронная частота вращения

- n

= скорость проскальзывания s)

Синхронная частота вращения:

Скорость проскальзывания в %:

Схема соединения треугольником

• При указанном напряжении 400/690 В

этот двигатель должен быть подклю-

чен к 3-фазной системе (U

= 400 В)

по схеме соединения треугольником.

• Каждая обмотка двигателя рассчита-

на здесь на максимальное фазное на-

пряжение 400 В и может быть подклю-

чена напрямую.

• Три фазы обмотки (U1-W2, V1 - U2,

W1 - V2) объединяются в клеммной

коробке и подключаются непосред-

ственно на отдельные фазы.

Частота вращения трехфазного асинхрон-

ного двигателя:

F: Частота напряжения, Гц (= s-1)

n: Частота вращения, об/мин

p: Число пар полюсов

s: Скорость проскальзывания, об/мин

: Электрическая мощность, Вт

U: Номинальное рабочее напряжение, В

I: Номинальный рабочий ток, A

cos ?: Коэффициент мощности

Мощность двигателя (уравнение мощ-

ности):

: Механическая мощность на валу, кВт

: Номинальный крутящий момент, Нм

n: Частота вращения, об/мин

Эффективность:
