DC1, DA1







①③②

t [s]

(F 120 s)

max

1.1

1.25

1.4

1.7

2.6

3.4

100 90 80 70 60 50 40 30 20 10 5

ED [%]

Преобразователи частоты PowerXL™

Общая информация по проектированию

Методы управления

Управление БТИЗ в преобразователе

частоты осуществляется при помощи

синусоидальной широтно-импульсной

модуляции (ШИМ). В реальных приме-

нениях в промышленности существуют

различия между следующими методами

управления:

• Скалярное (частотное) управление,

• Управление В/Гц с компенсацией

скольжения

• Векторное управление без датчика

ОС (регулирование скорости)

• Векторное управление (с обратной

связью)

Скалярное (частотное) управле-

ние – наиболее известный и часто

используемый

метод управления. Простая харак-

теристическая кривая (линейная или

квадратичная) определяет частоту

вращающегося поля двигателя, затем

выбирается соответствующее меж-

дуфазное напряжение двигателя, чтобы

избежать избыточного или недостаточ-

ного намагничивания.

Основные области применения скаляр-

ного управления:

• Приводы насосов и вентиляторов,

• Конвейерные системы и системы

транспортировки,

• Многомоторные приводы (парал-

лельная работа нескольких двига-

телей на выходе преобразователя

частоты).

Управление В/Гц с компенсацией сколь-

жения может компенсировать изменения

скорости в зависимости от нагрузки

в отдельных приводах (без датчиков).

При векторном управлении без датчика

ОС магнитные поля статора и обмоток

ротора совмещаются таким образом,

чтобы быть противоположными друг

другу

. В случае асинхронных двигателей

магнитный поток в роторе должен отобра-

жаться в электронной модели двигателя.

Для этого требуется ввод физических

параметров, указанных на табличке

двигателя.

При векторном регулировании преобра-

зователь частоты может контролировать

только один двигатель. Параллельное

управление несколькими двигателями в

данном случае невозможно.

Тем не менее, точное вычисление

фазных

напряжений на выходе преоб-

разователя частоты способно улучшить

функционирование двигателя. Двигатель

также меньше нагревается в нижнем диа-

пазоне скоростей. Векторное управление

с ориентацией по полю значительно улуч-

шает динамику привода и оптимизирует

производительность; оно также увеличи-

вает спектр возможных применений.

Основные области применения бессен-

сорного векторного управления:

• Оборудование для погрузки-разгруз-

ки материалов

• Конденсаторы (компрессор)

• Тяжелые условия пуска (экструдеры,

мешалки, смесители),

• Оборудование для горизонтальной

транспортировки (краны, элеваторы).

При векторном управлении выходной

ток преобразователя частоты использу-

ется как контролируемая переменная.

Это позволяет точно отрегулировать

трехфазный двигатель в соответствии с

увеличением вращающего момента.

Частота вращения двигателя может

регулироваться с помощью датчика обо-

ротов (тахометр, генератор импульсов) (с

обратной связью).

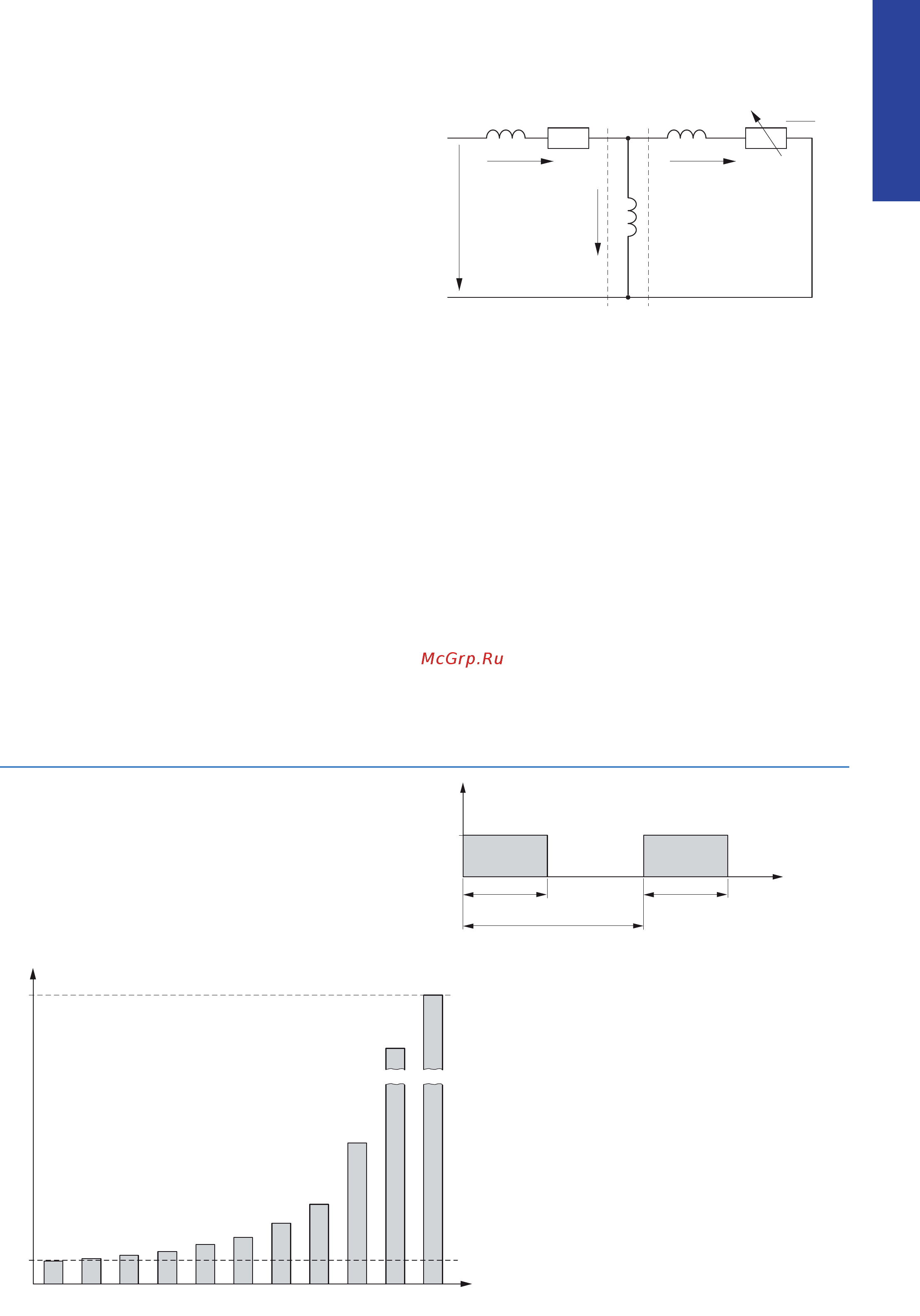

Обмотка статора

Воздушный зазор

Трансформированная обмотка ротора

Упрощенная эквивалентная схема для трехфазного двигателя

Модель электродвигателя

Независимо от используемого метода

управления, частотно-регулируемый при-

вод использует измеренные величины

напряжения и тока на обмотке статора

(u1, i1) для расчета требуемой регулируе-

мой переменной для потокообразующего

компонента iμ и моментообразующего

компонента в роторе iw. Скольжение,

зависящее от нагрузки двигателя, пред-

ставлено как резистор R’2/s. Во время

холостого хода это значение приближа-

ется к бесконечности (iw → 0). С другой

стороны, при увеличении нагрузки это

значение стремится к нулю. В этот мо-

мент ток в роторе возрастает.

Объяснение:

EMC = Электромагнитная совместимость

EVU = Энергоснабжающее предприятие

IGBT = Биполярный транзистор с

изолированным затвором

PDS = Магнитная система

RCD = Устройство защитного отклю-

чения

Техническая информация по тормозным сопротивлениям:

Указанное значение рассеивания мощности P

тормозных резисторов относится к непре-

рывной работе.

При кратковременных режимах работы эти значения могут быть увеличены путем умноже-

ния их на типоспецифический коэффициент мощности с использованием следующей фор-

мулы:

max

≤ (P

× 100%) ÷ ED [%]

max

= максимальная частота повторения импульсов

= непрерывная работа при коэффициенте заполнения периода импульса 100%

ED = коэффициент заполнения периода импульса

= длительность цикла (макс. 120 секунд)

Коэффициент заполнения периода импульса указывается в процентах (%) и рассчитывает-

ся по следующей формуле:

ED [%] = (ED × 100%) ÷ t
