40 PowerXL™ variable frequency drives

PEN





L1/L

L2/N

DC-

DC+

1 2 3 4 5 6 7 8 9 10 11 12 13

14 15 16 17 18

COM

①

②



CPU

ABC

BUS

3 ∼

KEYPAD

I/O

Преобразователи частоты PowerXL™

Общая информация по проектированию

Подключение электросети

Преобразователи частоты могут подклю-

чаться к системе переменного тока с за-

земленной нейтралью по схеме «звезда»

(согласно IEC 60364) без ограничений.

Подключение к асимметрично

заземленным сетям, таким как сеть с

соединением треугольником и заземле-

нием фазы (США) или незаземленным

или заземленным с высоким сопроти-

влением (> 30 Ом) IТ-сетям разрешается

с ограничениями. В этих

Защита и подключение

Для преобразователей частоты

компоненты, установленные на сто-

роне сети, выделены в соответствии

с номинальным рабочим током I

на

стороне входа и категорией применения

AC-1.

Предохранители, автоматические

выключатели и сечения проводников

должны соответствовать национальным

и региональным требованиям и иметь

соответствующие разрешения на месте

эксплуатации.

Для предотвращения пожаров и для

защиты людей и домашних животных

от чрезмерных контактных напряжений

должны использоваться устройства за-

щитного отключения (УЗО).

В сочетании с преобразователем

частоты могут использоваться только

устройства защитного отключения,

чувствительные к переменному/постоян-

ному току (УЗО, тип В).

Маркировка на устройствах защитного

отключения, чувствительных к перемен-

ному/постоянному току УЗО, тип B:

При использовании частотно

управляемых приводов будут возникать

токи утечки на землю из-за характера

системы. Основными причинами этого

являются внешние емкости между

фа-

зами кабеля двигателя, экранированием

кабеля двигателя, конденсаторами типа

Y в преобразователе частоты и филь-

трами радиопомех, а также заземление

в месте эксплуатации двигателя. Эти

токи утечки могут превышать 3,5 мА

и требуют улучшенного заземления

системы силового привода согласно

стандарту EN 50178 (сечение заземляю-

щего провода ≥ 10 мм

сетях могут использоваться только преоб-

разователи частоты без внутренних филь-

тров радиопомех (ЭМС). Если устройство

имеет встроенный фильтр радиопомех, со-

единение защитного заземления фильтра

должно быть отключено.

Стандартизированные номинальные

рабочие напряжения энергоснабжающих

предприятий удовлетворяют следующим

условиям в точке передачи потребителю:

• Максимальное отклонение от номи-

нального напряжения (U

): ± 10%

• Максимальное отклонение в симме-

трии напряжения: ± 3%

• Максимальное отклонение от номи-

нальной частоты: ± 4%

Дальнейшее падение напряжения до 4

% в потребительских сетях допускается

относительно нижнего значения (U

-10%)

напряжения в сети.

В ячеистых сетях (таких как в ЕС)

стандартизированные потребительские

напряжения (230/400/690 В) идентичны

напряжениям питания энергоснабжающих

предприятий. В сетях с топологией типа

«звезда» (например, в Северной Америке/

США) в указанных потребительских напря-

жениях учитывается падение напряжения

от точки ввода электропитания до послед-

него потребителя.

Электромагнитная совместимость (ЭМС)

Преобразователи частоты работают с

быстродействующими электронными клю-

чами (БТИЗ) в

преобразователе. Это может вызвать ра-

диопомехи в системе привода, что, в свою

очередь, может отрицательно повлиять

на расположенное вблизи электронное

оборудование. Для обеспечения защиты

от этих высокочастотных помех, такое обо-

рудование должно быть пространственно

разделено и экранировано от частотно-

регулируемых приводов.

В Европе соблюдение требова-

ний Директивы по ЭМС является

обязательным. Производственным

стандартом для систем силового привода

(ССП) является IEC/EN 61800-3. Этот

стандарт распространяется на всю систему

привода, от точки ввода сетевого напряже-

ния до двигателя.

Обе версии преобразователей частоты

серии DС1 и DA1 (с внутренним/внешним

фильтром радиопомех) отвечают требо-

ваниям стандарта по

электромагнитной

совместимости для жилых районов (первая

окружающая среда) и промышленных сред

(вторая окружающая среда).

Преобразователи частоты

Преобразователь частоты – это

электронное устройство, используемое

для регулирования скорости вращения

трехфазных двигателей. Он предназна-

чен для установки непосредственно в

машину или для сборки вместе с другими

компонентами в машину или установку.

Основными компонентами современного

компактного преобразователя частоты

являются силовой блок 1 и блок управ-

ления 2.

Силовой блок включает:

А = Выпрямитель

B = Внутренняя цепь постоянного тока

С = Преобразователь (БТИЗ)

Блок управления включает:

I/O = Аналоговые и дискретные входы

и выходы

KEYPAD = Устройство управления с бло-

ком индикации

BUS = Последовательные порты/

Интерфейсы (RS485, промышленная

шина, интерфейс ПК)

Функциональное управление пре-

образователя частоты и значения

выхода силового блока (такие как

частота, напряжение и ток) можно

настроить с помощью:

• Клеммы управления (I/O) с ана-

логовыми и цифровыми (двоич-

ными) входами

• Клавиатура с функциональны-

ми клавишами и блоками инди-

кации,

• Последовательные интерфей-

сы (шина) с RS485 (Modbus

RTU) и дополнительными сете-

выми соединениями (CANopen,

PROFIBUS-DP и т.д.) и дополни-

тельным соединением с ПК.

Внутренние схемы управления с и

без обратной связи контролируют

все значения переменных

в преобразователе частоты и авто-

матически отключают процесс, если

значение достигает опасного уровня.

Силовой блок статического ком-

пактного преобразователя частоты

обычно состоит из трех подгрупп:

• Выпрямитель (А),

• Внутренняя цепь постоянного

тока (В),

• Модуль преобразователя (C).

Общественная сеть среднего напряжения

Общественная

низковольтная сеть

Точка общего

подключения

Частная сеть

Промышленная

сеть

Таблица: Уровень напряжения в Северной Америке

Напряжение питания U

от

энергоснабжающей компании

120 В

240 В

480 В

600 В

Напряжение двигателя

согласно UL 508 C

110 - 120 В

220 - 240 В

440 - 480 В

550 - 600 В

Потребительское напряжение,

номинальное значение для

двигателей

115 В

230 В

460 В

575 В

Категория С1

Категория С2

Категория С1/С2

Категория С3/С4

1-я среда 1-я или 2-я среда 2 среда

= фазное напряже-

ние от питающей сети

переменного тока

= напряжение цепи посто-

янного тока

= 1,41 х U

Выходное напряжение =

напряжение коммутиру-

емой цепи постоянного

тока с синусоидальной

широтно-импульсной мо-

дуляцией (ШИМ)

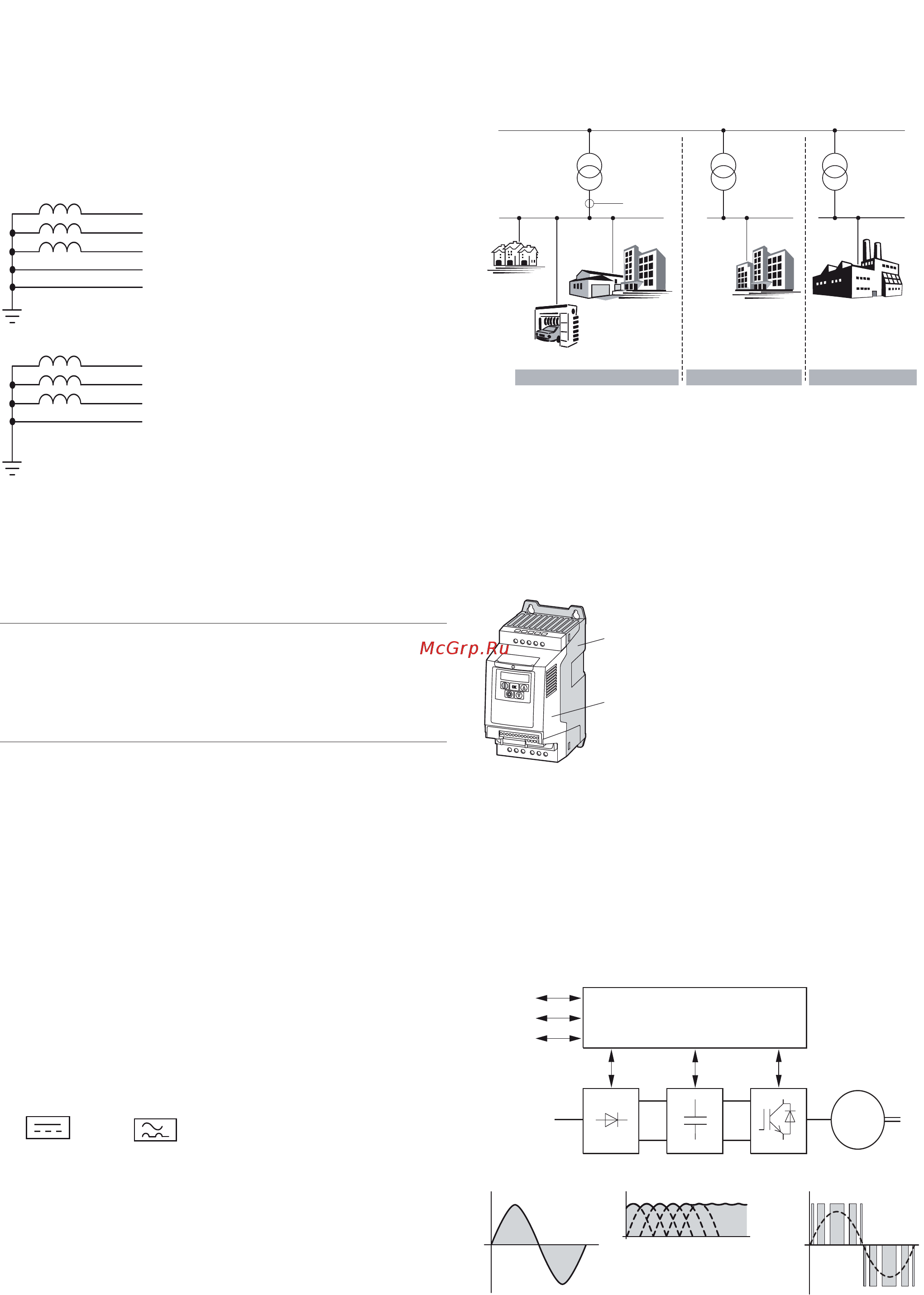

Блок-схема с основными компонентами преобразователя частоты
