DS7 soft starters
Connection examples
121
M
3 ~
1L1
3L2
5L3
PE
PE
D2
D1 3.13
3.14
TOR
- A2 EN + A1 13 14 2423
2T1
4T2
6T3
L1
L2
L3
PE
Q1
Q1
S3
Q21
F3
M1
I >
U>
I > I >
RUN
- U
s
+ U
s
(+) U
s
24 V AC/DC, 110/230 V AC
(–) U
s
①
②
www.eaton.ru
95
DS7
Устройства плавного пуска DS7
Примеры подключения

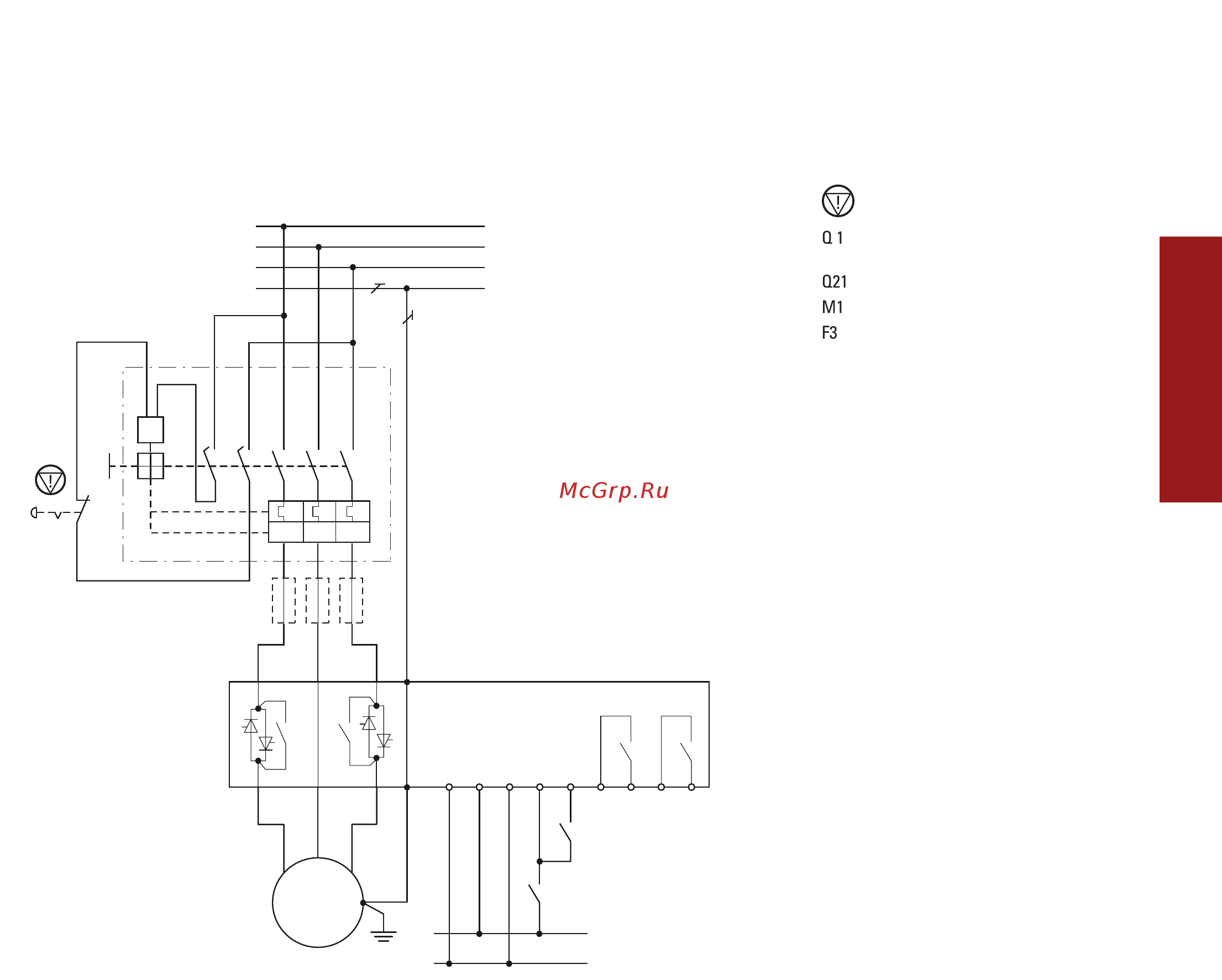

Стандартное подключение
41 - 200 А
С функцией аварийного отключения согласно стандартам IEC/EN 60 204-1 и VDE 0113 Часть 1
АВАРИЙНОЕ ОТКЛЮЧЕНИЕ
= Защита кабеля и электродвигателя
(NZM (NZM1, NZM2)
= Устройство плавного пуска DS7
= Электродвигатель
= Быстродействующий полупроводниковый
предохранитель, факультативный для ко-
ординации типа 2 (в дополнение к Q1)
Цепь управления
Расцепитель минимального напряжения
с вспомогательным замыкающим контак-
том с опережением срабатывания
