DC1, DA1

Assigned switching and protective elements



L1/L

L2/N



www.eaton.ru

Преобразователи частоты PowerXL™

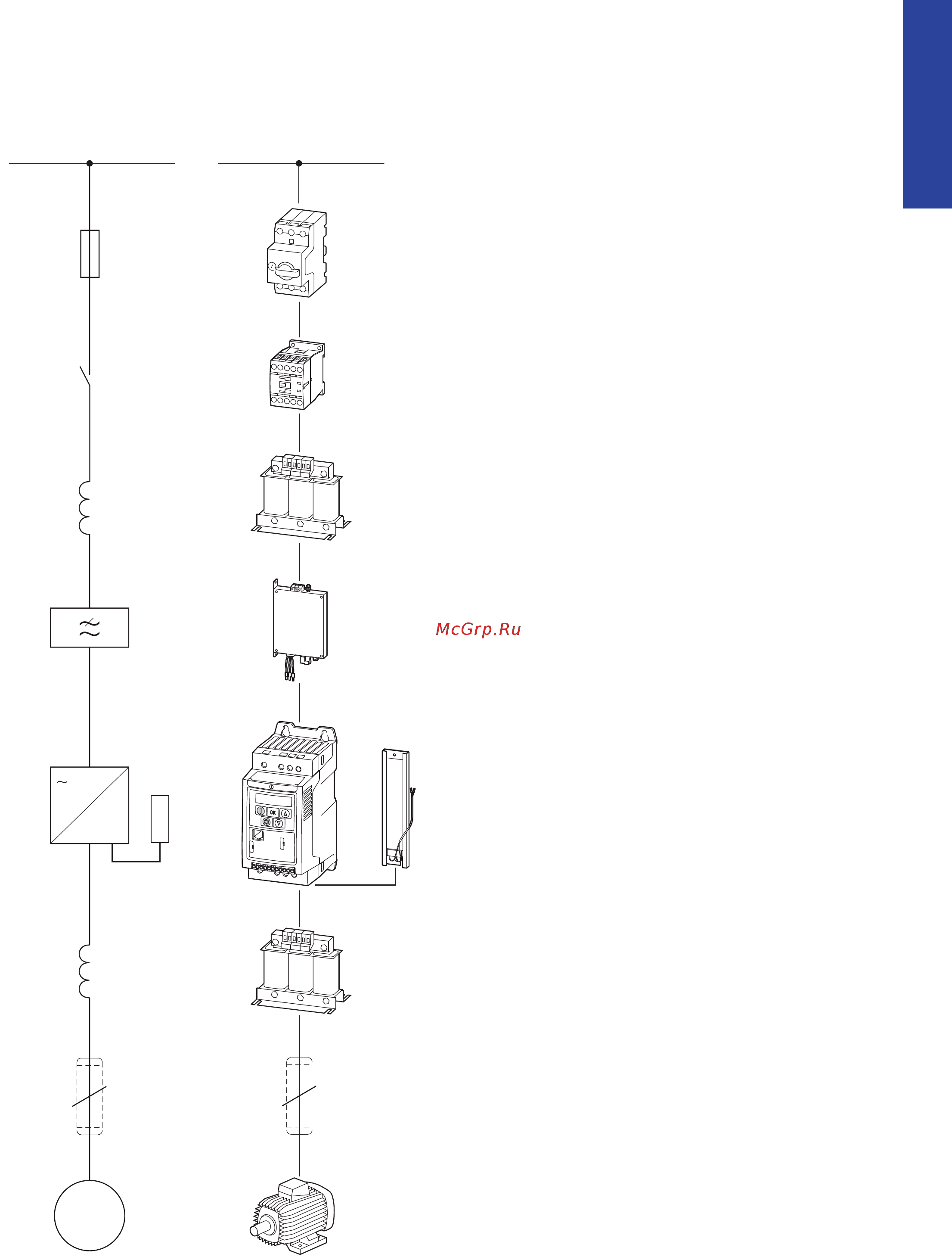

Допустимая коммутация и защитные элементы

Рекомендации по применению

Система переменного тока: Преобразователи частоты можно без ограничений подключать к

системе переменного тока с заземленной нейтралью (системы заземления TN/TT).

Прямое подключение к несбалансированным системам или системам с заземлением фазы B

(например, в США) не допускается.

Предохранители (автоматические выключатели) обеспечивают защиту линий и

электрических устройств. Для защиты людей дополнительно требуются устройства защитного

отключения (УЗО тип B).

Контакторы используются для включения и выключения напряжения сети.

Сетевые дроссели подавляют гармонические искажения (суммарный коэффициент гармо-

нических искажений) и пики тока, а также ограничивают пусковые токи (зарядный ток конден-

саторов в цепи постоянного тока). Кроме того, они защищают сетевой выпрямитель от пиков

напряжения, исходящих от сети.

Фильтры радиопомех

подавляют высокочастотные электромагнитные излучения от

устройств. Они обеспечивают соблюдение предельных значений ЭМС для кондуктивных помех,

указанных в соответствующих стандартах на продукцию (преобразователи частоты).

Примечание: Внешние фильтры подавления радиопомех (опция) позволяют использовать

более длинные кабели двигателей и получать малые токи утечки. Как правило, они исполь-

зуются только с теми преобразователями частоты, которые не имеют внутреннего фильтра

радиопомех.

Исключение: непосредственно назначенные преобразователи частоты с внутренними фильтра-

ми (откалиброванная комбинация)

Преобразователь частоты позволяет плавно регулировать частоту вращения трехфазных

электродвигателей. Для этого преобразователь частоты преобразует напряжение системы

переменного тока с постоянным напряжением и постоянной частотой в новое переменное на-

пряжение с переменной амплитудой и

переменной частотой.

Тормозной резистор преобразует энергию рекуперативного торможения преобразова-

теля частоты в тепловую. Преобразователь частоты должен быть оснащен тормозным

прерывателем, который подключает тормозное сопротивление параллельно внутренней цепи

постоянного тока.

Дроссель электродвигателя

• Компенсация емкостных токов,

• Снижение пульсаций тока и шумов изменения тока двигателя,

• Ослабление возвратного действия при параллельном подключении нескольких двигателей.

Синус-фильтр

• Синусоидальное сглаживание выходного напряжения,

• Снижение шума двигателя за счет снижения критической скорости нарастания коммутирую-

щего напряжения (du/dt), и тем самым увеличение срока службы изоляции электродвигателя,

• Уменьшение токов утечки для улучшения производительности двигателя с улучшенными

значениями ЭМС.

Экранированные кабели двигателя подавляют как излучаемые, так и кондуктивные

высокочастотные излучения в

пределах, определенных в соответствующем стандарте на про-

дукцию (ЭМС). Они подключаются к потенциалу земли по обе стороны на большой площади

(поверхность потенциальной энергии).

Трехфазный асинхронный двигатель (стандартный двигатель) преобразует электрическую

энергию

(P ~ U × I) в механическую энергию (P ~ M × n).

Код аппаратуры

F = предохранители и автоматические выключатели

Q = управляемая коммутация в потоке энергии (контакторы, автоматические выключатели)

R = ограничение (дроссели

, резисторы)

K = фильтры подавления радиопомех

T = преобразователи частоты

M = двигатели
