43
DC1, DA1
PE
L
N
PE
2
1
R1
①
PE
1 ∼ 230 V, 50/60 Hz
L1
T1
Q1
U
V
W
PE
PES
PES
PES
PES
M
M1
X1
3 ~
F1FAZ-B10/1N
DX-LN1-009
DC1-124D3…
(4.3 A)
230 V
3.2 A
0.75 kW
DILM7
(+DILM12-XP1)
U1 V1 W1
W2 U2 V2
L2/N
3 ∼ 400 V, 50/60 Hz
W2
L1
L2/N
L3
PE
L1
L2
L3
PE
Q11
Q1
V2U2
W1V1U1
R1
PE
III
U1 V1 W1
W2 U2 V2
T1
U
V
W
PE
PES
PES
PES
PES
M
M1
X1
3 ~
PKM0-6,3
DX-LN3-004
DC1-342D2…
(2.2 A)
400 V
1.9 A
0.75 kW
DILEM-10
43
Преобразователи частоты PowerXL™

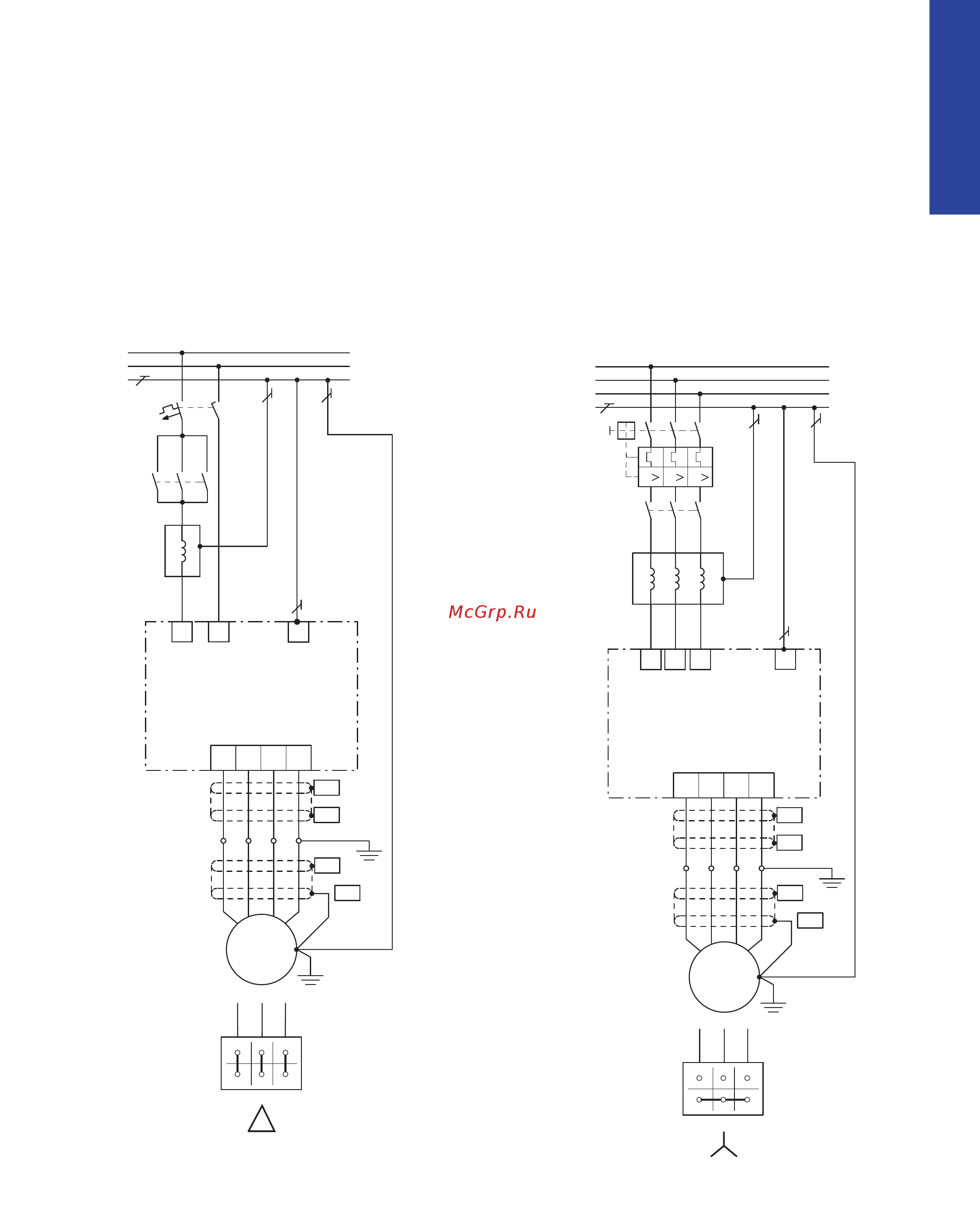

Пример подключения для DC1
Пример подключения для двигателя 0,75 кВт
Двигатель: P = 0,75 кВт
Сеть: 3/N/PE 400В 50/60 Гц
Примеры подключения, соответствующие требованиям по ЭМС: Силовой блок (см. рисунок
ниже)
Вариант А:
Двигатель в конфигурации «треугольник»
DC1 ... Преобразователь частоты с питанием от однофазной сети (230 В)
Вышеупомянутый двигатель 0,75 кВт можно подключать в треугольной конфигурации к
однофазной сети (230 В) (вариант А), или в звездообразной конфигурации к сети 400 В
(вариант B).
Преобразователь частоты и типоспецифические принадлежности выбраны для однофаз-
ной сети 230 В (DC1-124D3. ..) или трехфазной сети 400 В в зависимости от выбранного
напряжения сети.
Вариант B:
Двигатель или в конфигурации «звезда»
DC1 ... Преобразователь частоты с питанием от трехфазной сети (400 В)
Дополнительный вариант подключения для однофазных присоединений
