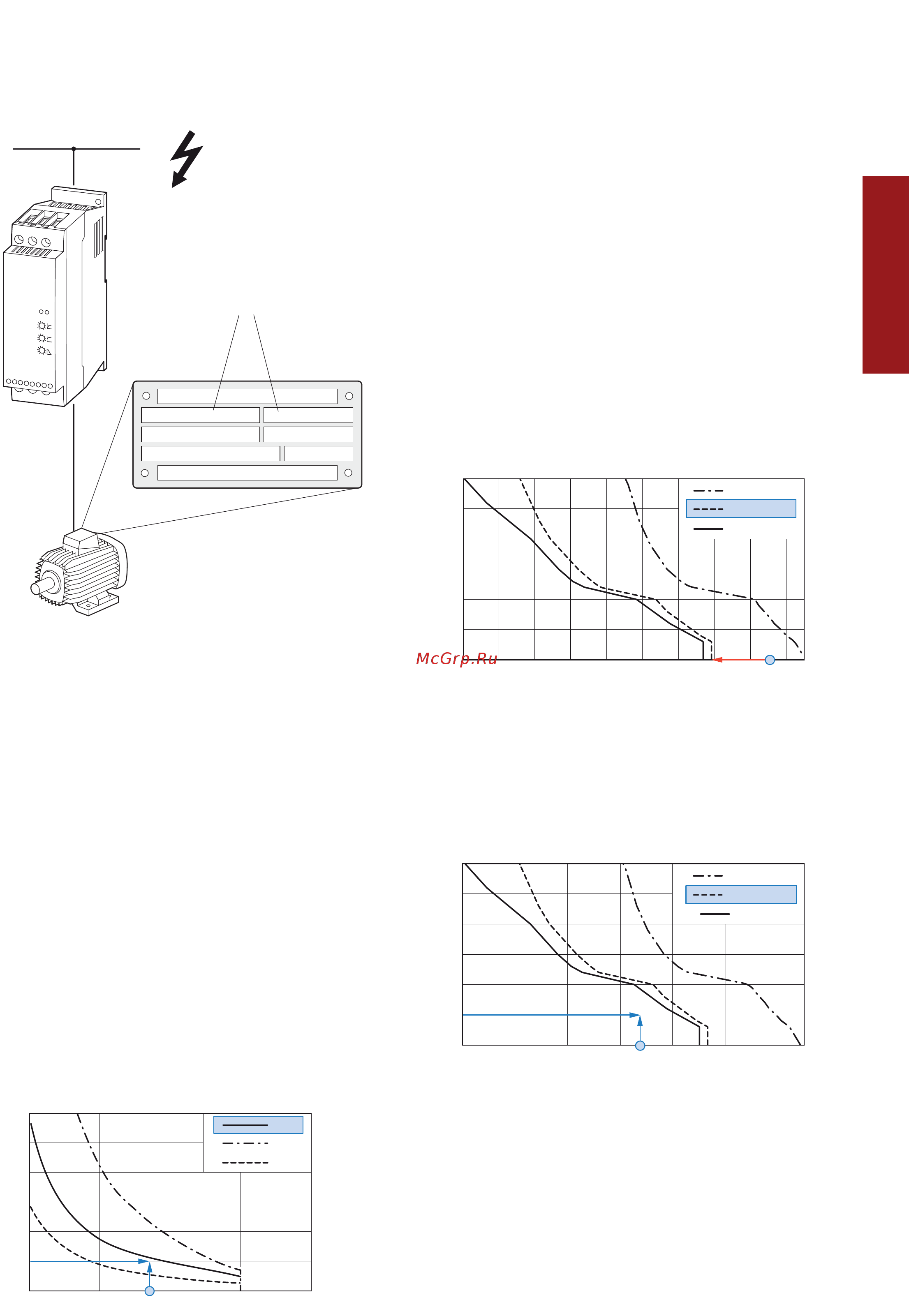

DS7 soft starters 117
230 / 400 V ∆ /
4.6 / 2.6
1.1 kW
0.81
min
-1
1430 50 Hz
A
②
③
①
U, I, f
cos ϕ
10/h
1/h
20/h
s
5 s
10 s
15 s
20 s
25 s
30 s
32 A 64 A 96 A 128 A 160 A
SX041 1/h
SX041 10/h
SX041 20/h
s
5 s
10 s
15 s
20 s
25 s
30 s
60 A
70 A
80 A
90 A
100 A
110 A
120 A
130 A
140 A
150 A
SX055 1/h
SX055 10/h
SX055 20/h
s
5 s
10 s
15 s
20 s
25 s
30 s
80 A 100 A 120 A 140 A 180 A160 A 200 A
www.eaton.ru
91
DS7
Устройства плавного пуска DS7
Общая информация по проектированию
Критерии выбора
Выбор устройства плавного пуска (3) основывается на значении напряжения питания U
LN
сети питания (1) и номинального рабочего тока электродвигателя.
Тип цепи электродвигателя (Δ/Y) выбирается согласно значению напряжения питания.
Номинальный выходной ток Ie устройства плавного пуска должен превосходить или рав-
няться номинальному току электродвигателя.
При выборе привода следует также учитывать следующее:
• Температура окружающего воздуха (номинальное значение +40 °C)
• Количество пусков в час (<10 пусков, учитывая остановы)
• Крутящий момент нагрузки (квадратичный, линейный)
• Пусковой момент
Типичные системы, для которых используются устройства плавного пуска, это
центробежные насосы, центробежные вентиляторы, конвейерные системы, тяговые
приводы, дисковые и ленточные пилы. Поршневые компрессоры, смесители, мельницы,
дробилки и подъемные механизмы относятся к категории систем с тяжелыми условиями
пуска. В этом случае должны использоваться устройства плавного пуска с
параметрами, учитывающими возможность перегрузки.
В случае систем, которые являются типичными для устройств плавного пуска, например,
водяные насосы (центробежные насосы) и которые имеют подобные рабочие характе-
ристики (рабочая частота, время разгона и/или пусковой ток) устройство плавного пуска
может быть выбрано для электродвигателя на основе номинального рабочего тока.
Пример:
• Электродвигатель насоса 15 кВт
• 400 В
• Номинальный рабочий ток 29 А
• Примерно троекратный пусковой ток (I
LRP
= 87),
• Максимум 10 пусков в час
• Время пуска 5 секунд
• Температура окружающего воздуха 40 °C.
=> DS7-34 ... 032 ... (Ie = 32 A)
При наличии разных рабочих частот, времени разгона и/или пусковых токов следует
учитывать теплоемкость устройства плавного пуска DS7. Это можно сделать при помощи
приведенных ниже диаграмм или путем расчета значений I
2
t. Эти значения I
2
t определяют
соответствующую допустимую нагрузку и цикл перегрузки, которые определены в стан-
дарте IEN/EN 60947-4-2.
Устройства плавного пуска DS7-34...SX032...:
• 32A: AC- 53a: 3-5: 75-10
• Номинальный рабочий ток (Ie) 32 А
• Цикл нагрузки AC- 53a
• 300% перегрузки по току в течение 5 секунд
• Коэффициент заполнения 75% при 10 пусков в час
Полученное значение I
2
t: (3 х 32 А)
2
х 5 с = 46,080 A
2
с
Максимальное значение I
2
t подключенной нагрузки электродвигателя должно быть меньше:
(3 х 29 А)
2
х 5 с = 37,845 A
2
с
Устройство плавного пуска DS7-34 ... SX032... является правильным выбором для этого
применения.
Если двигатель имел более высокий пусковой ток, например, в 5 раз больше пускового
тока, необходимо выбрать более мощное устройство плавного пуска:
• Пусковой ток двигателя: I
LRP
= 5 х 29 = 145 А, значение I
2
t = (5 х 29 А)
2
х 5 с = 105,125 A
2
с
• DS7-34 ... SX041 ... : 41 A :
AC- 53a: 3-5: 75-10
= > (3 х 41 А)
2
х 5 с = 75,645 A
2
с
Устройство плавного пуска DS7 -34 ... SX041 ... в данном случае не может удовлетворить
требуемые условия пуска и нагрузки.
DS7-34 ...SX055...:
55A: AC-53a: 3-5: 75-10
=> (3 х 55 А)
2
х 5 с = 136,125 A
2
с
Устройство плавного пуска DS7-34 ... SX055 ... в данном случае соответствуют требуемым
условиям пуска и нагрузки.
Примечание: Как показано на следующей диаграмме, устройство DS7-34 ...SX055... может
работать даже при
более требовательных условиях пуска и нагрузки, например, до 20 пусков в час и более
длительное время пуска (до 10 секунд).
