110 DS7 soft starters

System

www.eaton.ru

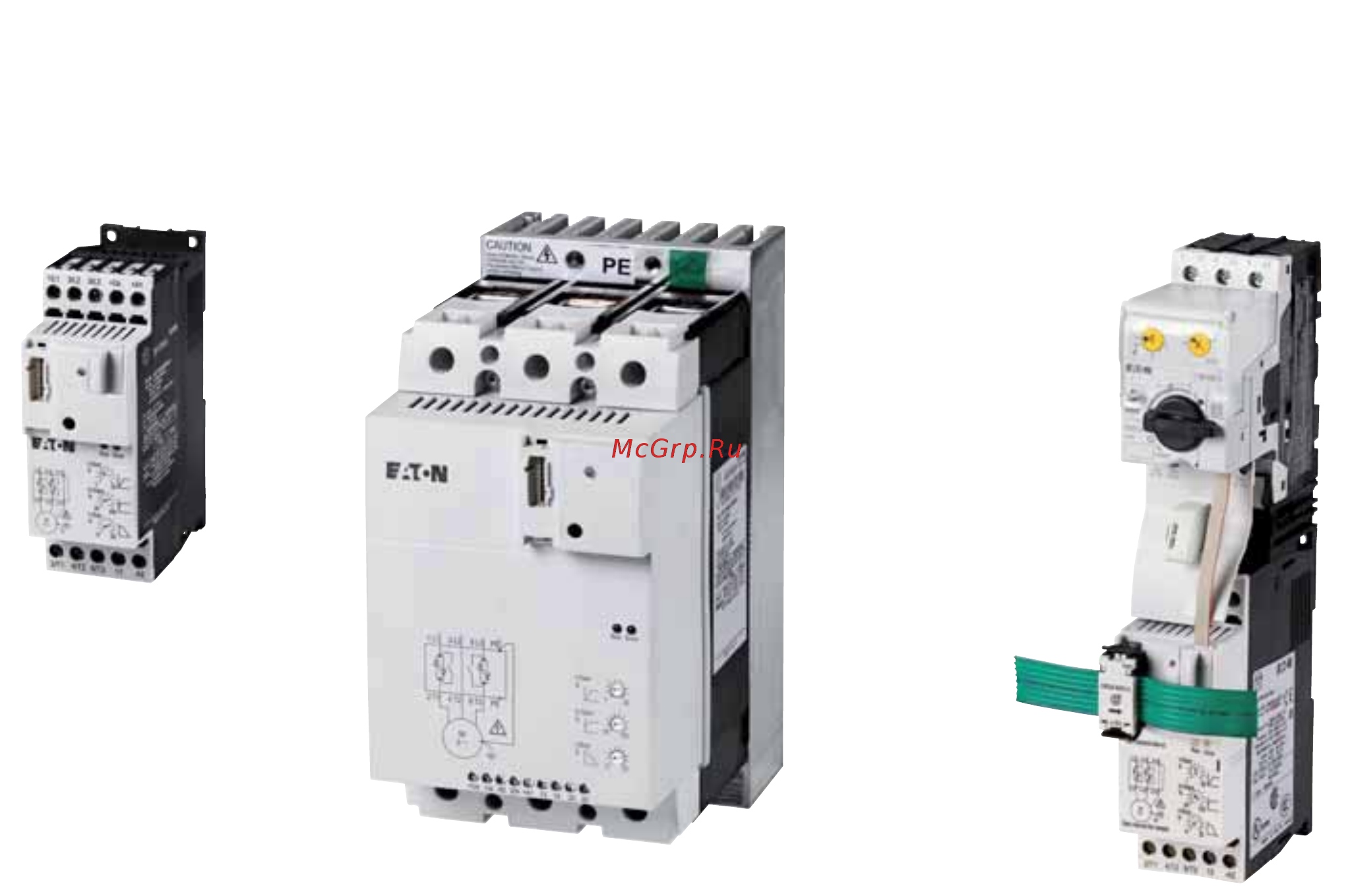

Устройства плавного пуска DS7

Система

Описание

Применение

В устройствах плавного пуска серии DS7

используется управление напряжением

двух фаз для плавного пуска трехфазных

электродвигателей в системах с нормальной

рабочей частотой и диапазоном тока от 3

до 200 А (от 1,1 до 110 кВт с напряжением

сети 400 В). Переходные процессы и

компоненты постоянного тока во время пус-

ка эффективно подавляются и гарантируют

плавный (без скачков) пуск двигателя.

Специальный метод управления

(асимметричный контроль срабатывания)

позволяет избавиться от составляющих

постоянного тока (патент Eaton), которые

обычно возникают в устройствах плавного

пуска с двухфазным управлением. Это

также позволяет избежать возникновения

эллиптического вращающегося поля, кото-

рое приводит к неравномерному пуску дви-

гателя и увеличению ускорения двигателя.

Поэтому реальное поведение DS7 при пуске

сравнимо с устройствами плавного пуска с

управлением по трем фазам.

Функции

Типичные области применения устройств

плавного пуска серии DS7:

• Приводы насосов: за счет плавного пу-

ска предотвращаются скачки давле-

ния. Снижение механической нагрузки

на всю установку и увеличение срока

службы.

• Приводы вентиляторов: плавный пуск

позволяет избежать проскальзывания

ремней вентилятора и, таким образом,

их преждевременного износа. Это позво-

ляет снизить эксплуатационные расходы

и увеличить срок службы системы.

• Ленточные конвейеры: ленточные кон-

вейеры начинают работу плавно вме-

сто рывков. Это позволяет предотвра-

тить падение транспортируемых грузов.

Также устраняется вероятность меха-

нического повреждения самой ленты,

что делает ее более долговечной.

Особенности

• Время разгона можно регулировать с

помощью потенциометра в диапазоне

от 1 до 30 с (для пуска) или от 0 до 30 с

(для останова).

• Пусковое напряжение (или пусковой

крутящий момент) можно регулировать

с помощью потенциометра в диапазоне

от 30 до 100 процентов от сетевого на-

пряжения.

• Значительное снижение тока при вклю-

чении, которое достигается за счет ко-

роткого времени разгона (мин. 1 с) для

ламповых и тепловых нагрузок.

• Встроенные шунтирующие контакты:

включаются автоматически после за-

вершения разгона в обход внутренним

тиристорам.

• Это позволяет соответствовать уров-

ню радиопомех В без принятия допол-

нительных мер.

• Тепловая нагрузка двигателя является

меньшей, чем она была бы без асимме-

тричного

. управления пуском.

• Разработаны специально для длинных

кабелей.

Документация

Порядок стандартного монтажа и монтажа

на панель описан в соответствующей

инструкции по монтажу и в инструкции по

эксплуатации.

Брошюры с инструкциями: IL03902003Z: для

устройств типоразмера 1 (мощность двига-

теля до 12 А) IL03902004Z: для устройств

типоразмера 2 (мощность двигателя до 32

А) IL03902005Z: для устройств типоразмера

3, 4 (мощность двигателя до 200 А)

Инструкция: MN03901001Z

Документацию по устройствам плавного

пуска DS7 можно скачать из Интернета по

адресу: www.moeller.net/support

Коммуникационный интерфейс

SmartWire-DT

Наш интерфейс SmartWire-DT полностью

устраняет необходимость в традиционной

схеме управления. Он имеет несколько пре-

имуществ:

• Исключение неправильного подключе-

ния

• Быстрое подключение

• Экономия средств

Интерфейс можно использовать для пере-

дачи команд управления на DS7-SWD, для

изменения и диагностики конфигурации

параметров; кроме того, электронная аппа-

ратура управления может получать питание

через кабель SmartWire-DT. Управление

устройством осуществляется через один из

трех выбранных профилей:

• Профиль «пуск/останов», который ана-

логичен комбинации автоматического

выключателя защиты электродвигате-

ля PKE и контактора

• 8-разрядный профиль для устройства

плавного пуска, который обеспечивает

такое же управление, как для преобра-

зователя частоты, и имеет больше воз-

можностей

• Профиль управления, сравнимый с

профилем PROFIdrive, аналогичный по-

ставляемому для преобразователя ча-

стоты.

Вне зависимости от выбранного профиля,

параметры DS7- SWD можно считывать и

записывать в любое время с помощью аци-

клических схем.

DS7-SWD позволяет считывать и

записывать все параметры устройства.

Для этого используются механизмы канала

передачи параметров, которые описаны для

приводов в профиле PROFIdrive. Этот про-

филь обеспечивает стандартизированный

метод доступа к параметрам

для преобразо-

вателей частоты и устройств плавного пуска.

Кроме того, DS7-SWD позволяет перезапи-

сать параметры потенциометра, что может

пригодиться, например, когда необходимо

отменить изменения, внесенные в машину.

Устройство DS7-SWD снабжено подробной

диагностической системой, возможности

которой выходят далеко за рамки проводных

устройств. Кроме наличия журнала ошибок,

DS7-SWD может обнаруживать и сообщать

о девяти различных неисправностях устрой-

ства. Параметр предупреждения выводит

сообщения о всех присутствующих ошибках.

Кроме того, предусмотрена возможность на-

стройки реакции на каждую отдельную ошиб-

ку. В дополнение к этому, предусмотрено

35 дополнительных сообщений об ошибках

связи. Использование DS7 в сочетании с

PKE открывает новые функциональные

возможности, которые ранее считались

невозможными для реализации с недороги-

ми устройствами плавного пуска, и которые

были предназначены только для значитель-

но более дорогих устройств. Объединение

блока PKE и DS7-SWD позволяет полностью

защитить устройство DS7-SWD от пере-

грузок. Кроме того, это устройство имеет

функцию ограничения тока и может пере-

давать данные об уровнях использования

теплоемкости на контроллеры более

высокого уровня.

Расширенный температурный диапазон

Устройства плавного пуска DS7-340SX ...-L

могут работать при температурах до -40 °C.
