Глава 6 Описание параметров
126
Функциональный
код
Название функции Диапазон настройки
Заводское
значение
P2.2.02
000.0%~100.0%
000.0
Функциональный
код
Название функции Диапазон настройки
Заводское
значение
P2.2.03 Частота регистрации FDT1
000.00 Гц ~ Максимальная частота
050.00
P2.2.04 Запаздывание FDT1 000.0%~100.0% 005.0
выходными клеммами осуществляется переход в состояния выходного сигнала ВКЛ., это значение
называется частотой регистрации FDT1. Если выходная частота преобразователя частоты ниже
частоты регистрации FDT1 на определенное значение, многофункциональными выходными клеммами
осуществляется переход в состояния выходного с и г н ала ВЫКЛ., это значение называется значением
запаздывания частоты FDT1. Функция многофункциональных выходных клемм - обнаружение выходного

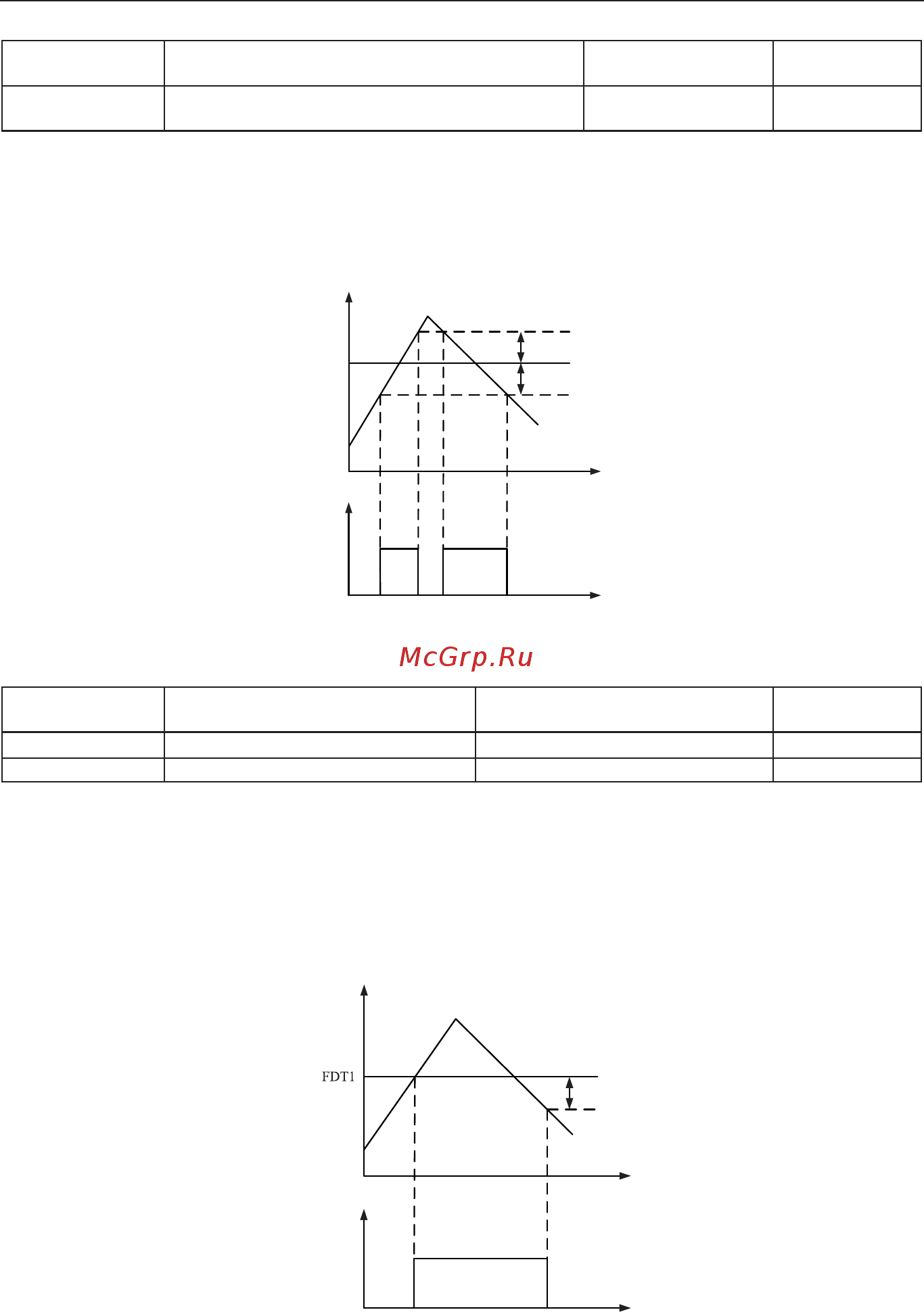

сигнала с уровнем частоты FDT1, см. описание на следующем рисунке:
Значение запаздывания частоты FDT1 = Частота регистрации FDT1 (P2.2.03) X Запаздывание FDT1.
Выходная частота
Установленная частота
Наступление события при
обнаружении частотного
сигнала
Время
Время
Выходная частота
Наступление события при
обнаружении частотного
сигнала
Время
Время
Запаздывание частоты FDT1
Диапазон регистрации рабочей частоты
Если рабочая частота преобразователя частоты находится в пределах диапазона регистрации рабочей частоты (в
большую, или меньшую сторону относительно установленной частоты), многофункциональные выходные
клеммы переходят в состояние ВКЛ. Значение этого функционального кода устанавливается в процентах от
верхней опорной частоты. Алгоритм формирования сигнала многофункциональных выходных клемм
представлен на следующем рисунке:
Диапазон регистрации рабочей частоты
Диапазон регистрации рабочей частоты
Абсолютный диапазон регистрации рабочей частоты = Обнаружение рабочей частоты в
диапазоне регистрации (Р2.2.02) х Максимальная частота (Р0.0.07)
Если выходная частота преобразователя частоты превышает установленное значение, многофункциональными
