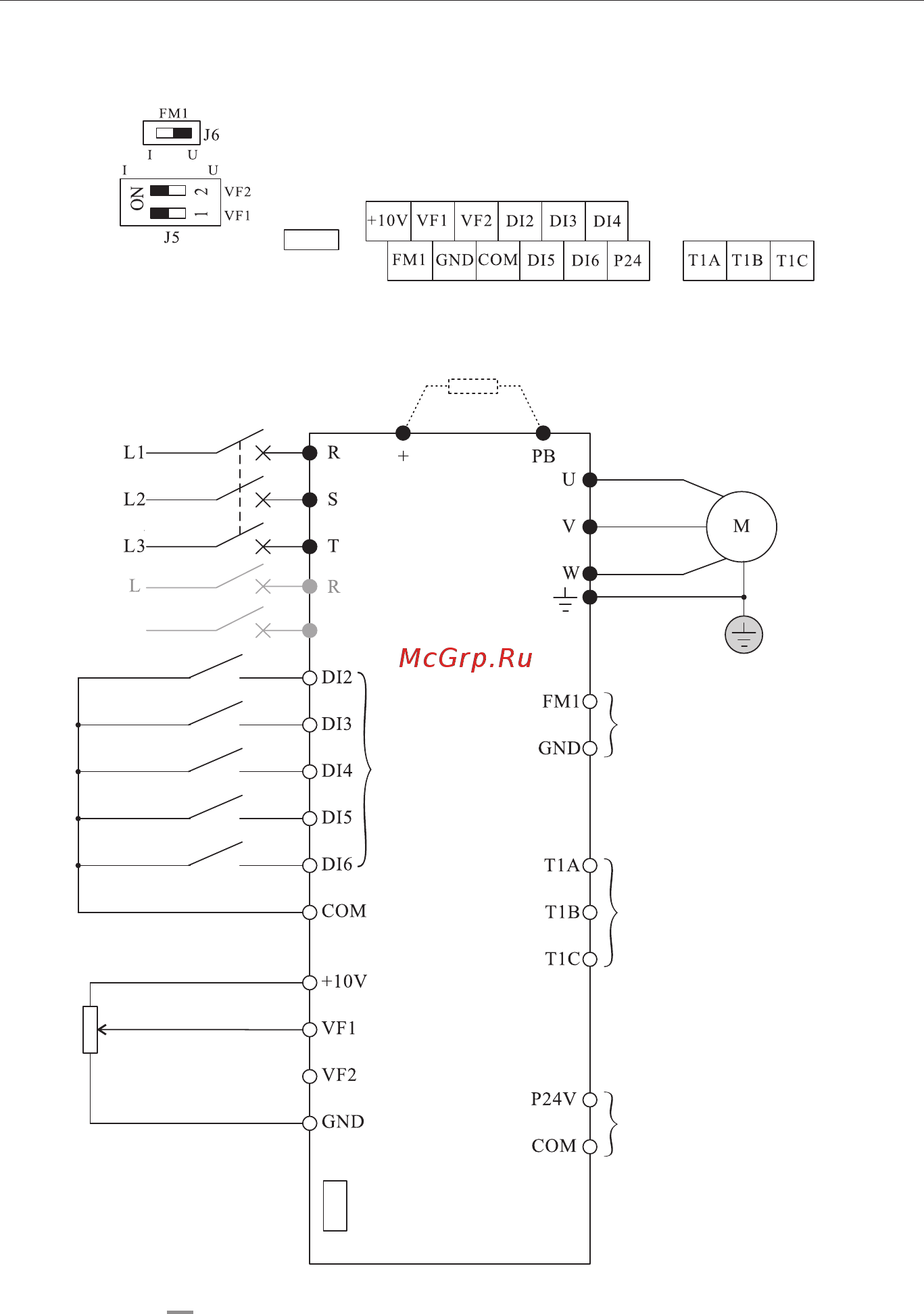

3.4 Подключение платы управления
3.4.1 Компоновка и подключение клемм платы управления
Глава 3 Установка и подключение преобразователя частоты
Тормозной резистор (опционально)
Автоматический выключатель
Трехфазный
асинхронный двигатель
Преобразователь
частоты MCI
Клеммы
цифровых
входов
Общая клемма
цифрового
сигнала
Источник питания
аналогового сигнала
Вход 1
аналогового сигнала
Вход 2
аналогового сигнала
Земля аналогового
сигнала
Выход 1
аналогового сигнала
0~10 В / 0~20 мА
Многофункциональный
релейный выход 1
не более 250 В перем.тока 3 A
не более 30 В пост.тока 3 A
Внутренний источник питания
24 В с макс. током 300 мА
Внешний потенциометр
(1кОм, 0.5 Вт)
MCI-RS485
Коммуникационный интерфейс
(опционально)
Цифр.вход 2
Цифр.вход 3
Цифр.вход 4
Цифр.вход 5
Цифр.вход 6
Общий
обозначено однофазное подключение для моделей:
MCI-G0.37-2B, MCI-G0.75-2B, MCI-G1.5-2B, MCI-G2.2-2B
напряжение питания подается на R, S
N
Переключатели и клеммы платы управления
MCI-RS485
Коммуникационный
интерфейс (опционально)
Серия MCI
27
