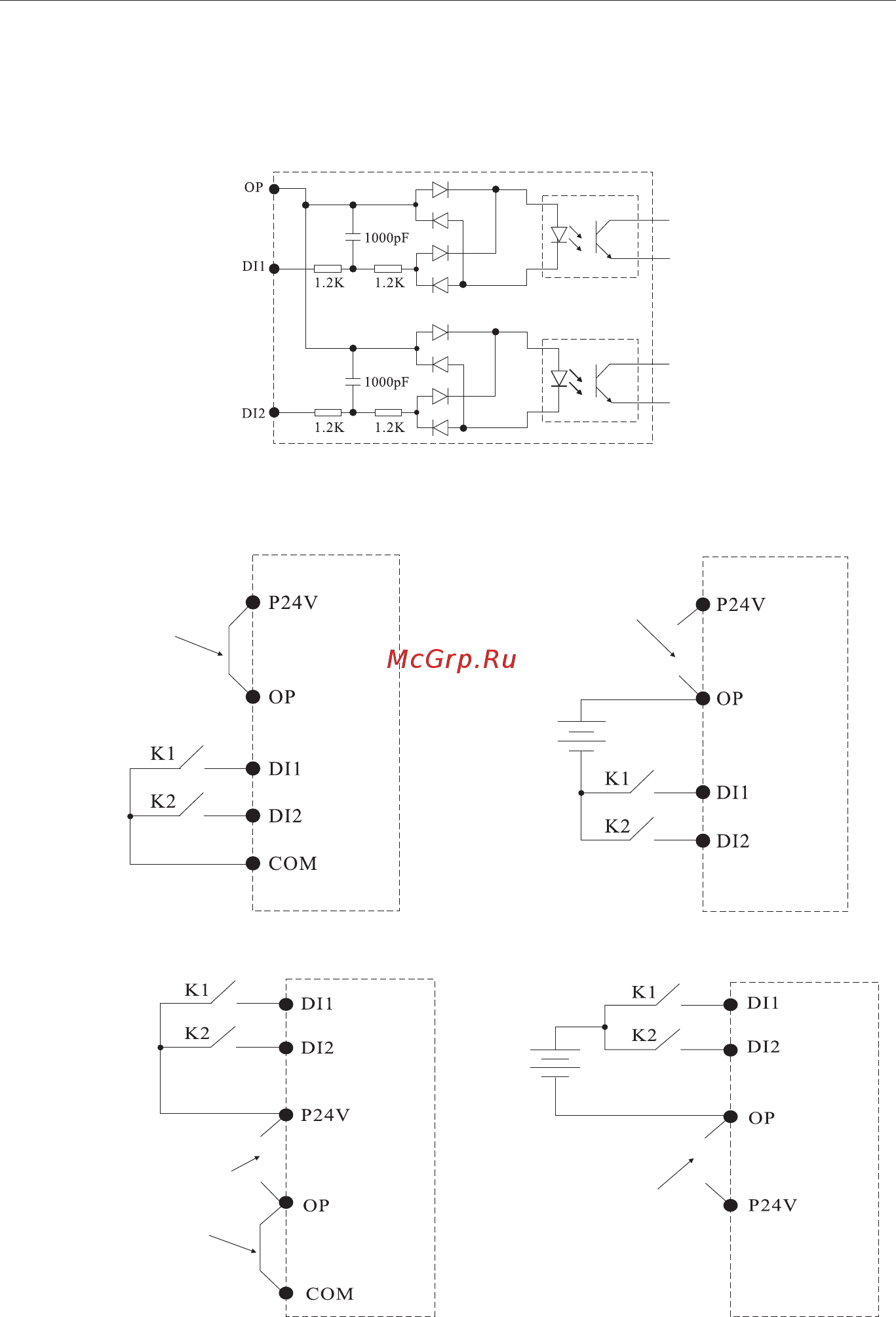

Подключения сухого контакта с общим анодом
Схема цифровых входов платы управления показана ниже
Подключения сухого контакта с общим катодом
Если применяется
встроенный источник
питания 24 В,
установите перемычку
с клеммой OP
Если применяется внешний
источник питания, снимите
перемычку с клеммы OP
Внешний
источник
питания
10 - 30 В
Плата управления преобразователя частоты
Плата управления преобразователя частоты
●
Плата управления преобразователя частоты
Если применяется
встроенный источник
питания 24 В, снимите
перемычку между
клеммами Р24V и OP,
установите перемычку
между клеммами СОМ
и ОР
Плата управления преобразователя частоты
Внешний
источник
питания
10 - 30 В
Если применяется
внешний источник
питания, снимите
перемычку
с клеммы OP
Глава 3 Установка и подключение преобразователя частоты
Серия FCI
33
●
