Instart FCI-G3.7-4B [44/228] Глава 4 панель управления
![Instart FCI-G3.7-4B [44/228] Глава 4 панель управления](/views2/1583325/page44/bg2c.png)

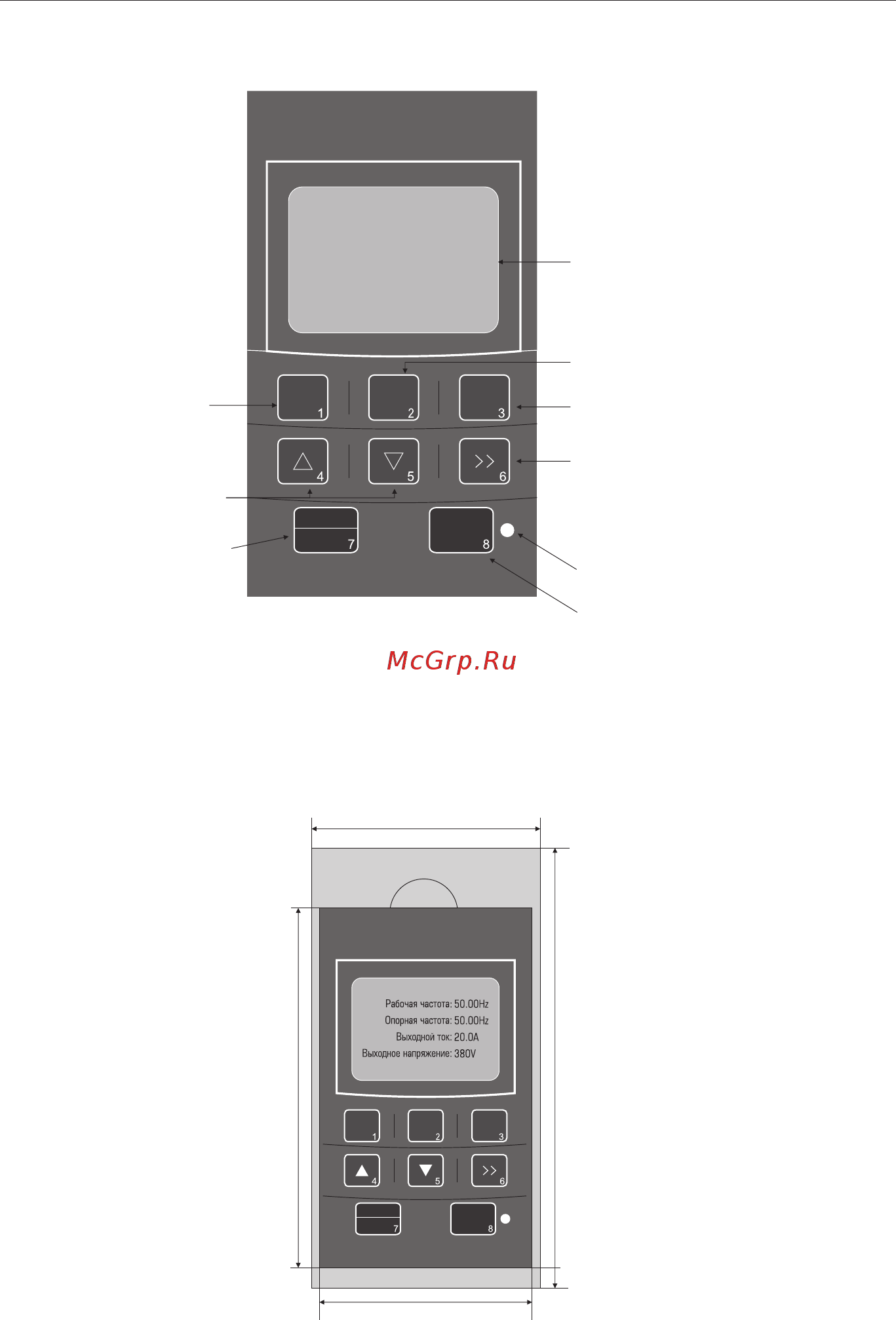

Панель управления с LCD индикацией для преобразователей частоты Моделей 3 - 8*
Установочные размеры панели
В окне мониторинга отображаются четыре
строки
Настройка режима, считывание и
сохранение параметров настройки
Многофункциональная кнопка
Индикатор запуска
1. Режим мониторинга и прокрутка
отображения данных
2. Во время выбора и настройки параметров
измените положение курсора для изменения
данных
Кнопка запуска
1.Переключение режима
отображения
2. Отмена измененных данных
1. Выбор функционального кода
2. Настройка данных +/-
3. Во время предварительной
настройки установка частоты +/-
Кнопка останова сброса после
отказа
72 мм
117 мм
136 мм
68 мм
43
Глава 4 Панель управления
* опционально
FCI-KP-ВL
МЕНЮ
ТОЛЧ.
ВВОД
ПУСК
СТОП
СБРОС
МЕНЮ
ТОЛЧ.
ВВОД
ПУСК
СТОП
СБРОС
Рабочая частота:
Опорная частота:
Выходной ток:
Выходное напряжение:
50.00Hz
50.00Hz
20.0A
380V
