Серия FCI
Глава 3 Установка и подключение преобразователя частоты
Переключатели и клеммы платы управления
28

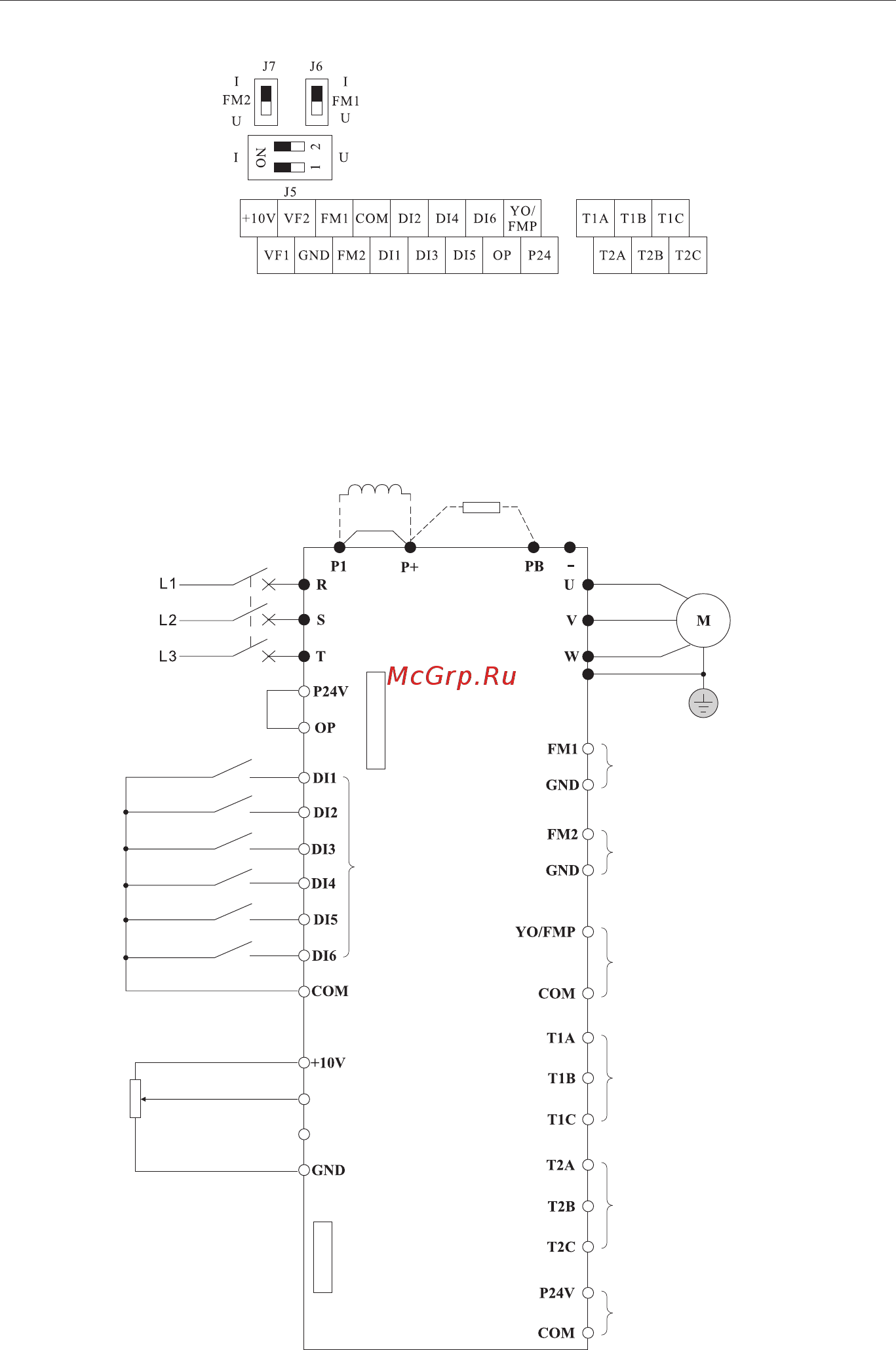

Стандартная конфигурация для преобразователей частоты мощностью 15 кВт и ниже
(дополнительная конфигурация для преобразователей частоты мощностью 18,5 - 30 кВт)
Клеммы
цифров. входов
Источник питания
аналог. сигнала
VF1
VF2
Преобразователь
частоты FCI
Выход 1 аналогового сигнала
Выход 2 аналогового сигнала
Вход 1
аналогового сигнала
Земля
аналогового сигнала
Вход 2
аналогового сигнала
Встроенный источник питания
24 В может быть использован
для питания внешних схем с
током потребления не более
300 мА
Дроссель
пост. тока
Тормозной
резистор
Выключатель
Трехфазный
асинхронный
двигатель
Плата расширения
входов/выходов
Общая клемма
цифрового сигнала
Интерфейсная плата
расширения PG
Внешний потенциометр
(1 кОм, 0,5 Вт)
Общий
Цифр. вход 6
Цифр. вход 5
Цифр. вход 4
Цифр. вход 3
Цифр. вход 2
Цифр. вход 1
По умолчанию используется
встроенный источник
питания 24 В
0~10 В / 0~20 мА
0~10 В / 0~20 мА
YO (P2.1.20=1):
Многофункциональный выход
с открытым коллектором 48 В
пост. тока 50 мА
FMP (P2.1.20=0)
Импульсивный выход
0.01~100.00 кГц
Многофункциональный
релейный выход T1
не более 250 В перем.тока 3 А
не более 30 В пост. тока 3 А
Многофункциональный
релейный выход T2
не более 250 В перем.тока 3 А
не более 30 В пост. тока 3 А
