Выходная
частота
Глава 7 Общее функционирование и применение
188
Если P3.1.03=0, амплитуда является переменной относительно опорной частоты, и меняется вместе с
опорной частотой.
Амплитуда = Опорная частота x Амплитуда вобуляции
Изменение частоты = Опорная частота x Амплитуда вобуляции x Диапазон реакции
Если P3.1.03=1, амплитуда является постоянной относительно опорной частоты и не меняется.
Амплитуда = Максимальная частота x Амплитуда вобуляции
Изменение частоты = Максимальная частота x Амплитуда вобуляции x Диапазон реакции
Цикл вобуляции: относится к значению времени полного цикла вобуляции.
Время возрастания треугольной волны вобуляции: относится к проценту времени возрастания треугольной
волны относительно цикла вобуляции (P3.1.06) .
Время возрастания треугольной волны = Цикл вобуляции x Время возрастания треугольной волны вобуляции,
ед. изм.: Секунды.
Время снижения треугольной волны = Цикл вобуляции x (1 - Время возрастания треугольной волны вобуляции),
ед. изм.: Секунды.

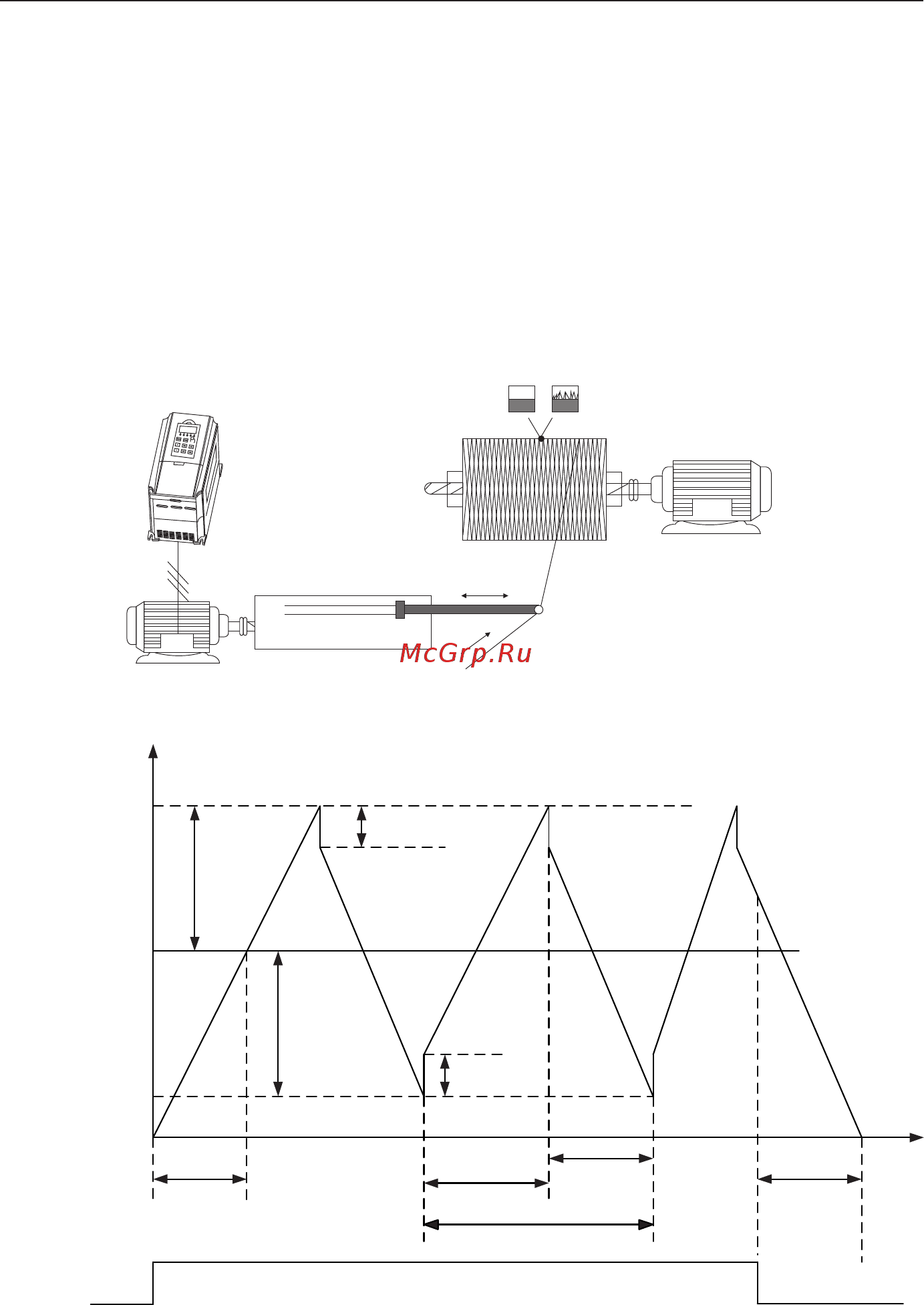

Описание приведено на рисунке ниже:
Вобуляция Без вобуляции
Запуск
преобразователя
частоты в режиме
вобуляции
Намоточный двигатель
Вращение с равномерной
линейной скоростью
Возвратно-поступательный
механизм
Маятниковый
двигатель
Центральная частота
Амплитуда
Изменение
частоты
Амплитуда
Изменение
частоты
Время
разгона
Команда
запуска
Цикл вобуляции
Время
замедления
Время возрастания
треугольной волны
Время снижения
треугольной волны
Примечание: выходная частота вобуляции находится в пределах, определяемых верхней и нижней частотой.
