Глава 6 Описание параметров
128
Функциональный
код
Название функции Диапазон настройки
Заводское
значение
P2.2.11
000.0%~300.0%
(100.0% соответствует
номинальному току двигателя)
005.0
P2.2.12
Время задержки обнаружения
нулевого тока
000.01 ~ 600.00 с
000.10
Если рабочий ток преобразователя частоты ниже или равен уровню обнаружения нулевого тока, а
продолжительность превышает время задержки обнаружения нулевого тока, многофункциональными
выходными клеммами преобразователя частоты осуществляется переход в состояние выходного сигнала ВКЛ.,
после перехода рабочего тока на уровень обнаружения выше нуля, многофункциональными выходными
клеммами преобразователя частоты осуществляется переход в состояние выходного сигнала ВЫКЛ.
Функция многофункциональных выходных клемм - обнаружение состояния нулевого тока (34), см. описание на
следующем рисунке:
Время задержки обнаружения нулевого тока.
Функциональный
код
Название функции Диапазон настройки
Заводское
значение
P2.2.13
Значение предела выходного тока
00.0: Нет обнаружения
000.1%~300.0%
200.0
P2.2.14
Время задержки обнаружения превышения
предела выходного тока
000.00 ~ 600.00 с 000.00
Если рабочий ток преобразователя частоты выше значения, установленного функциональным кодом P2.2.13, а
продолжительность превышает значение, установленное функциональным кодом P2.2.14,
многофункциональными выходными клеммами преобразователя частоты осуществляется переход в состояние
выходного сигнала ВКЛ., после перехода рабочего тока на уровень обнаружения ниже или равно предела
выходного тока, многофункциональными выходными клеммами преобразователя частоты осуществляется
переход в состояние выходного сигнала ВЫКЛ. Функция многофункциональ н ы х выходных клемм -
обнаружение состояния превышения предела тока (36), см. описание на следующем рисунке:

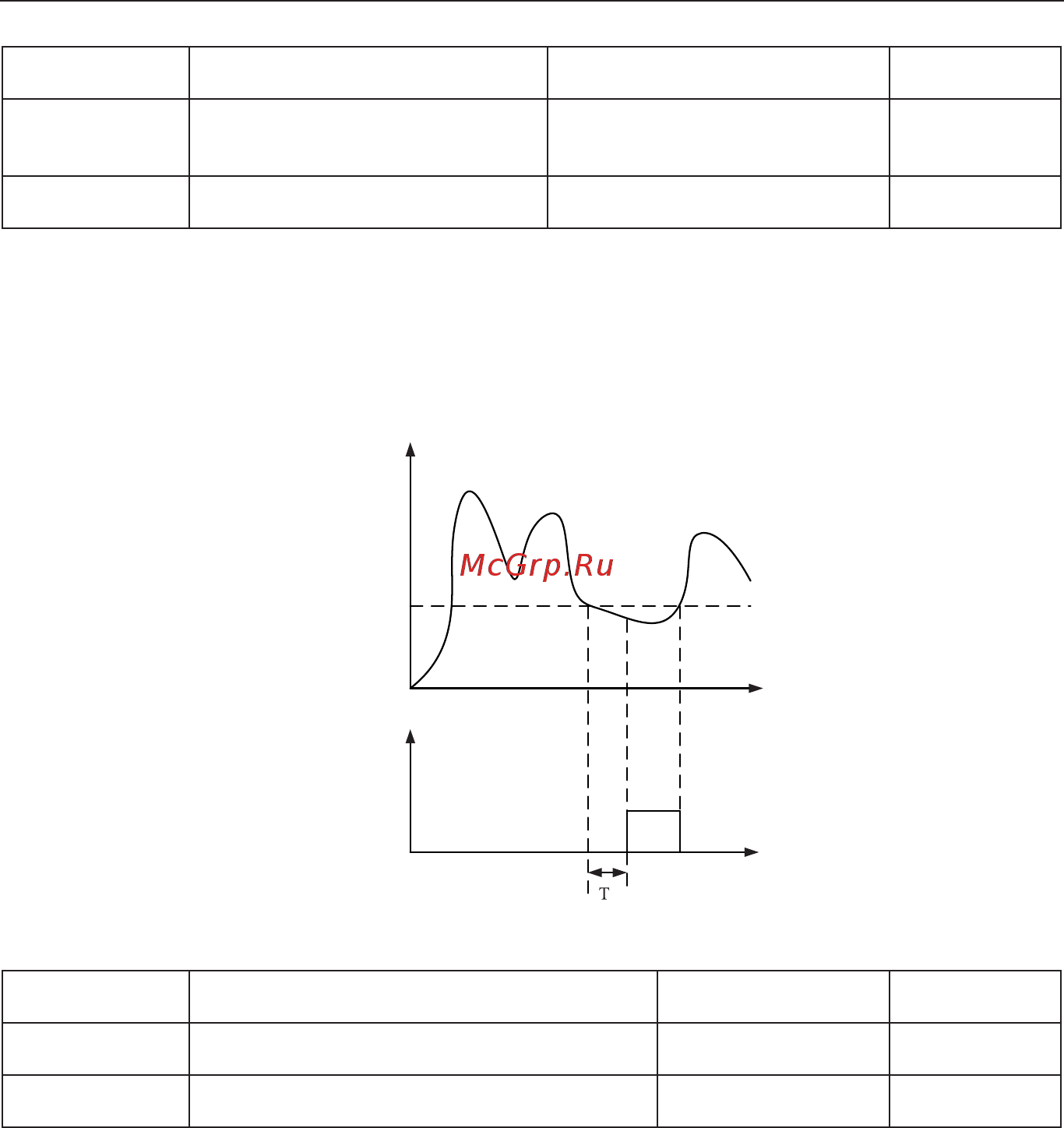

Рабочий ток
Уровень обнаружения нулевого тока
Сиг нал обнаружен ия нулевого
тока
Время
Время
Уровень обнаружения нулевого тока
