3.5 Заземление

1. Значение сопротивления заземления

Класс 200 В: Не более 100 Ом

Класс 400 В: Не более 10 Ом

Класс 660 В: Не более 5 Ом

2. Не допускается одновременное заземление преобразователя частоты, сварочного аппарата, двигателя и

прочего электрооборудования с током большей величины. Убедитесь, что линии заземления и линии

питания электрооборудования проложены раздельно, выбирая кратчайший путь до электрооборудования.

3. Используйте специальный провод заземления, длина которого должна быть как можно меньшей.

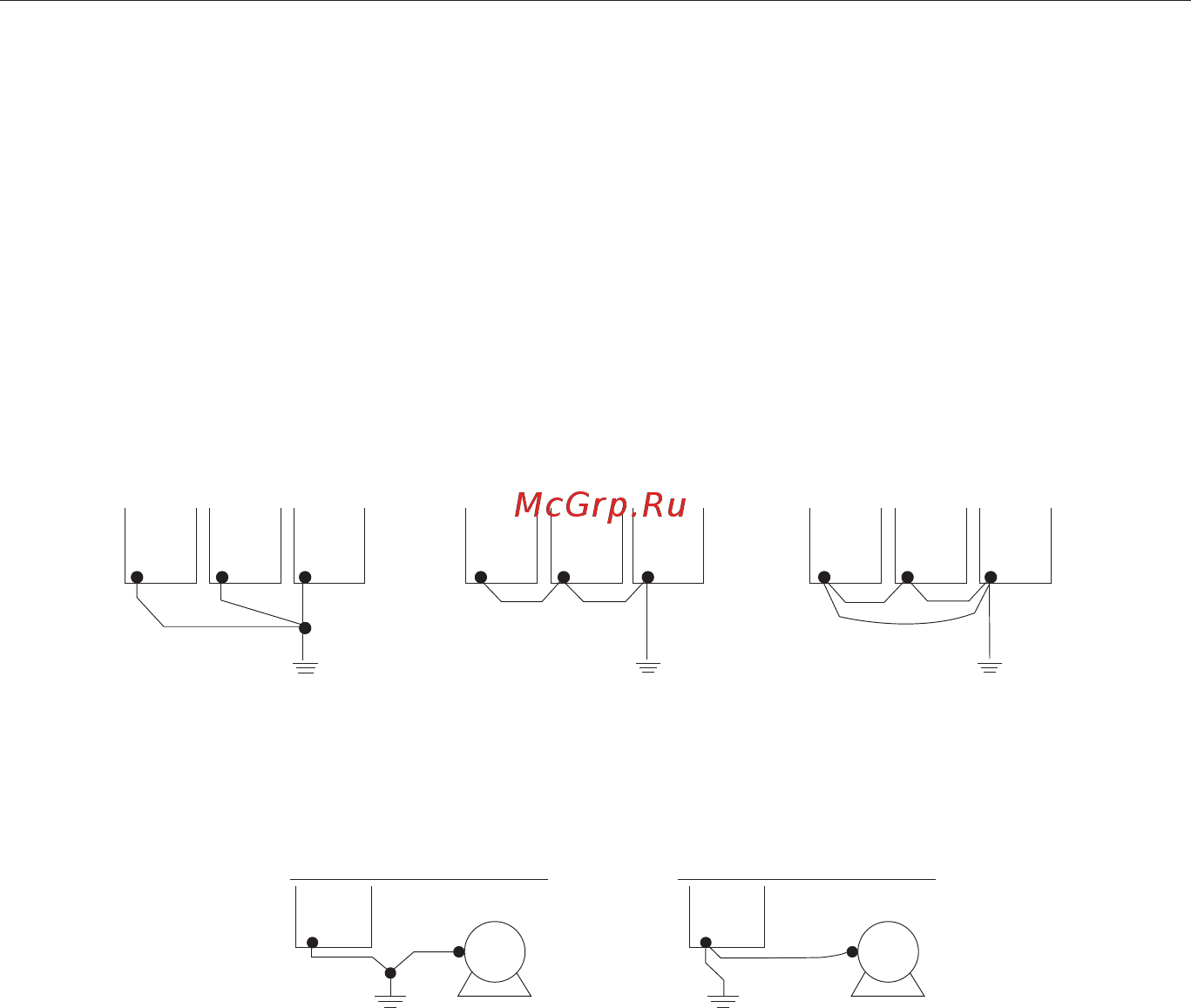

4. Если параллельно установлено несколько преобразователей частоты, заземлите прибор, как показано на

Рисунке (a), чтобы не допустить возникновения замкнутого контура.

5. Заземление преобразователей частоты и двигателя можно подключить в соответствии с Рисунком (d).

(а) Правильно ( ) Неправильноb (с) Не рекомендуется

( ) Правильноd ( ) Не рекомендуетсяe

6. Проверка подключения:

После установки и подключения выполните проверку:

A. Правильно ли выполнено подключение.

B. Не остались ли неподключенные концы кабеля и открученные винты.

C. Плотно ли затянуты винты.

D. Не контактируют ли неизолированные кабели на клеммах с другими клеммами.

Глава 3 Установка и подключение преобразователя частоты
